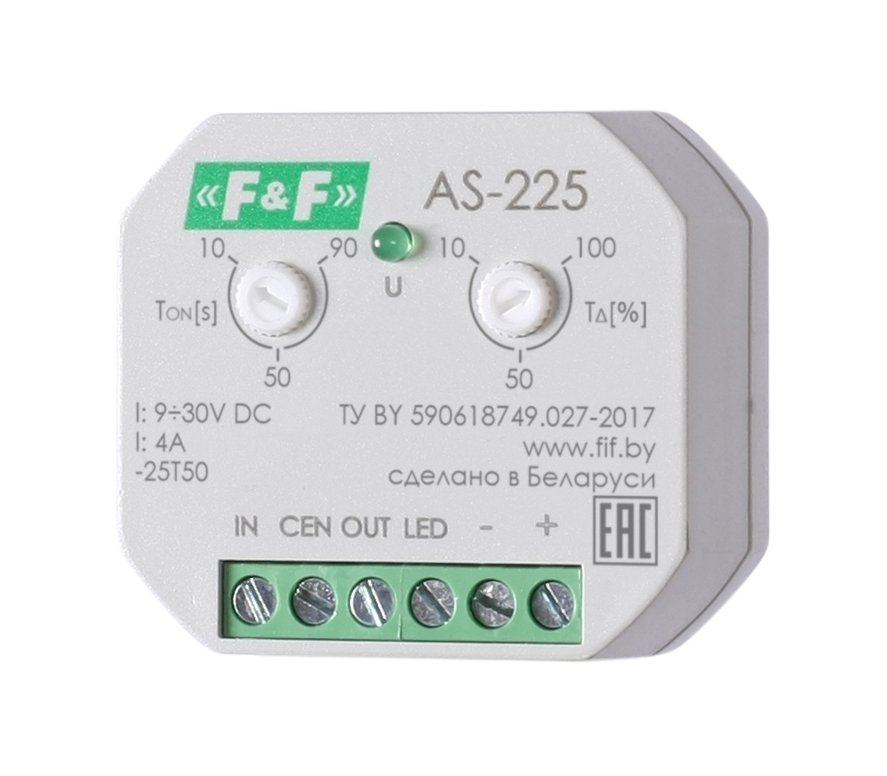

Автомат лестничный с таймером AS-225 каскадное включение освещения таймер 10-90с 9-30В DC 4А IP20

Отличительные особенности: Настраиваемый диапазон выдержки времени работы в интервале от 10 до 90 секунд. Функция группового режима работы. Напряжение питания 9…30 DC. Максимальный ток нагрузки ≤ 4 А. Монтаж в монтажной коробке Ø60 мм. Назначение Предназначен для построения системы многоточечного каскадного управления светодиодными лентами и низковольтными диммируемыми LED светильниками, создания световых эффектов, например, «бегущего света» вдоль лестничных маршей, в коридорах и т.д. Область применения Применяется для управления освещением, построения дизайнерских решений подсветки лестничных площадок, коридоров, прихожих, тамбуров и т. п. Принцип работы Замыкание выключателя кнопочного типа подает отрицательный потенциал «-» на вход IN управления автомата, включая источник света с плавным нарастанием до максимальной яркости свечения. Отсчет времени работы таймера произойдет после снятия управляющего потенциала с входа управления автомата. По истечении времени работы таймера (настраиваемый временной интервал TON от 10 до 90 секунд), яркость свечения плавно гаснет и источник света отключается. Автомат не реагирует на повторное нажатие выключателя во время отсчёта выдержки времени. С момента замыкания выключателя по входу IN, через время задержки TΔ, равном от 0 до 100% от TON времени работы таймера на выходе OUT формируется отрицательный потенциал «-», который, поступая на вход IN следующего лестничного автомата, осуществляет включение освещения при групповой схеме подключения. Таким образом, каждый лестничный автомат управляет своим источником освещения и подает команду на включение освещения следующему автомату в группе. При групповом подключении лестничных автоматов функция выхода OUT идентична работе по входу IN, что позволяет управлять освещением из нескольких точек включения. Замыкание выключателя кнопочного типа на выходе OUT последнего лестничного автомата в группе в обратном порядке включит освещение с плавным нарастанием на время работы таймера TON. Групповое управление лестничными автоматами в многоточечной системе освещения возможно с помощью: выключателей без фиксации звонкового типа (не применяются выключатели с подсветкой), датчиков движения и т.д. При отключении напряжения питания сети в памяти автомата не сохранится состояние работы нагрузки (включена/выключена). Особенности - таймер времени с настраиваемой продолжительностью времени работы в интервале от 10 до 90 секунд; - выход открытый коллектор, максимальный ток нагрузки 4 А; - управление светодиодными лентами и низковольтными диммируемыми LED светильниками с напряжением питания 9…30 В DC; - 3 входа управления; - групповое управление лестничными автоматами в многоточечной системе освещения с помощью: выключателей без фиксации звонкового типа (не применяются выключатели с подсветкой), датчиков движения, датчиков давления.
