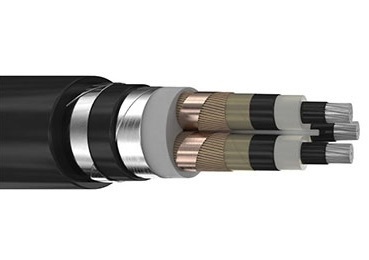

Кабель АПвБП 3х95/35-10

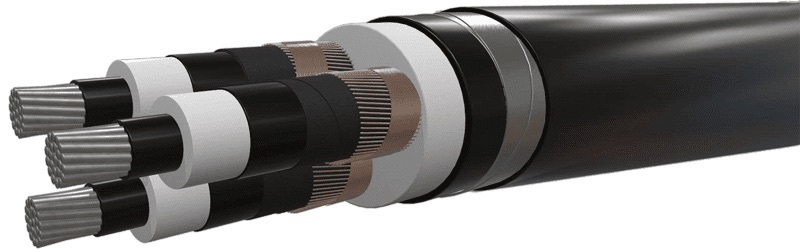

Расшифровка кабеля АПвБП А - алюминиевая токопроводящая жила Пв - изоляция жил из сшитого полиэтилена Б - броня из двух стальных оцинкованных лент П - оболочка из полиэтилена Элементы конструкции Кабель АПвБП: Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483. Экран по жиле - из электропроводящей пероксидносшиваемой полиэтиленовой композиции. Изоляция - из пероксидносшиваемого полиэтилена. Экран по изоляции - из электропроводящей пероксидносшиваемой полиэтиленовой композиции. Комбинированный экран - в виде слоя, наложенного обмоткой из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм, а так же повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Минимальная ширина ленты 8 мм. Скрутка - экранированные токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката. Межфазное заполнение - из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластиката. Внутренняя оболочка - из полиэтилена. Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты. Оболочка - из полиэтилена. Область применения Кабель АПвБП: Кабели предназначены для передачи и распределения энергии в стационарных установках на номинальное переменное напряжение 10, 15, 20 и 35 кВ частотой 50 Гц для сетей с изолированной и заземленной нейтралью. Кабели могут эксплуатироваться в земле (в траншеях), за исключением пучинистых и просадочных грунтов. кабели предназначены для эксплуатации в земле независимо от степени коррозионной активности грунтов. Допускается прокладка кабелей на воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например нанесения огнезащитных покрытий. Кабели предназначены для проклаки на трассах без ограничения разности уровней. Технические параметры Кабель АПвБП: Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69. Диапазон температур при эксплуатации от - 60°С до +50°С. Относительная влажность воздуха при температуре до +35°С до 98%. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -20°С. Минимальный радиус изгиба - 10 наружных диаметров. Номинальная частота 50 Гц. Длительно допустимая температура нагрева жилы кабеля - +90°С. Предельно допустимая температура жилы кабеля при коротком замыкании - +250°С. Предельно допустимая температура медного экрана кабеля при коротком замыкании - +350°С. Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля - +400°С. Допустимый нагрев жилы кабеля в режиме перегрузки – не более +130°С. Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы. Срок службы кабеля - не менее 30 лет. Гарантийный срок эксплуатации - 5 лет.
