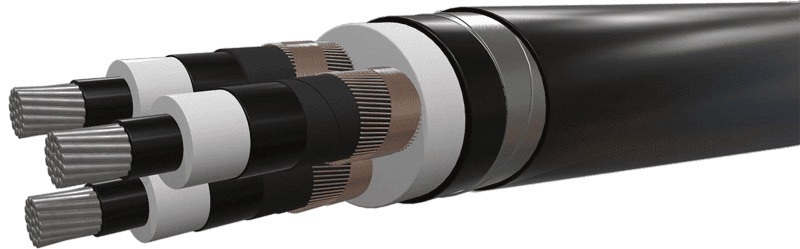

Кабель АПвБПг 3х240/35-35

Расшифровка кабеля АПвБПг: А - Алюминиевая токопроводящая жила Пв - Изоляция жил из сшитого полиэтилена Б - Броня из двух стальных лент П - Оболочка из полиэтилена г - Герметизация Элементы конструкции кабеля АПвБПг: Токопроводящая жила – алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.Изоляция - из пероксидносшиваемого полиэтилена.Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.Комбинированный экран:1. слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Минимальная ширина ленты 8 мм.Скрутка: экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластикатаМежфазное заполнение: из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластикатаВнутренняя оболочка: из полиэтиленаБроня: из двух стальных оцинкованных лент, наложенных так, чтобы верх няя лента перекрывала зазоры между кромками нижней лентыОболочка: из полиэтилена.Область применения кабеля АПвБПг:Для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10,20,35 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью. Для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов. Класс пожарной опасности по классификации НП Б 248-97 02.7.2.3.Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках. Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.Допустимые токи односекудного короткого замыкания в медных экранах указаны в таблице 8 в «Указаниях по прокладке и эксплуатации кабелей на напряжение 10,20,35 кВ»Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе.Технические характеристики кабеля АПвБПг:Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде.Диапазон температур при эксплуатации 60oС до 50oСОтносительная влажность воздуха при температуре до 35oС до 98%Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже минус 20oСНоминальная частота 50 ГцДлительно допустимая температура нагрева жилы кабеля 90oСПредельно допустимая температура жилы кабеля при коротком замыкании 250oСПредельно допустимая температура медного экрана кабеля при коротком замыкании 350oСПредельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля 400oСДопустимый нагрев жилы кабеля в режиме перегрузки – не более 130oСПродолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службыСрок службы кабеля АПвБПг - не менее 30 летГарантийный срок эксплуатации 5 летСтроительную длину устанавливают при заказе
