Кабель АПвВнг(A)-LS 1х630/35-6

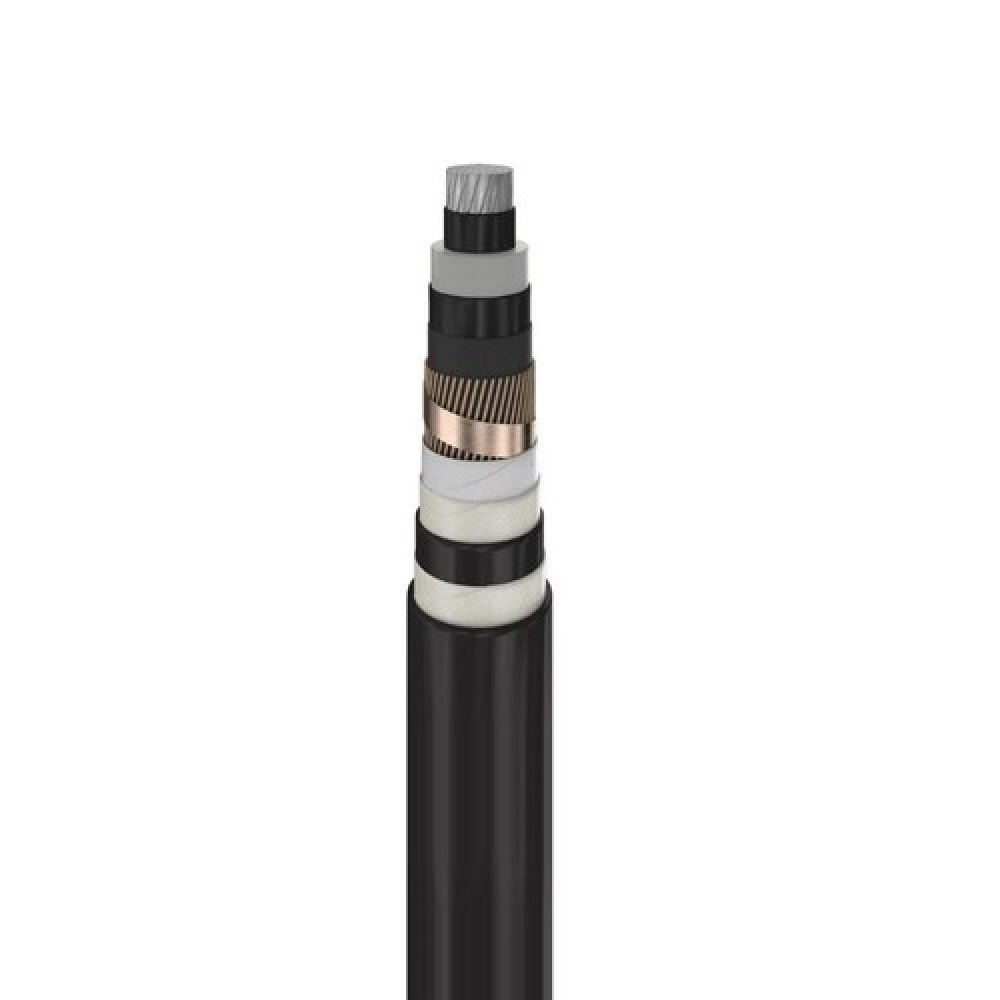

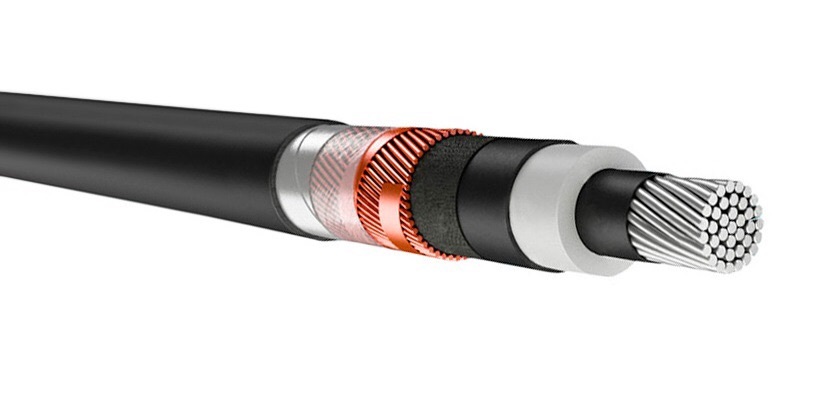

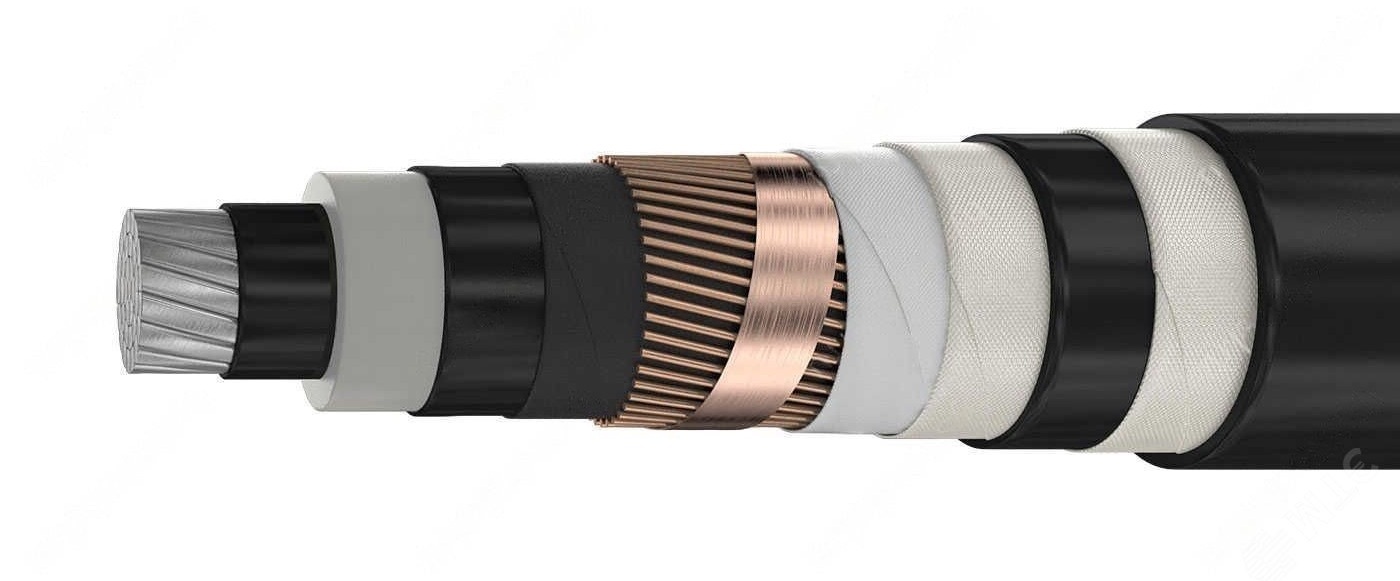

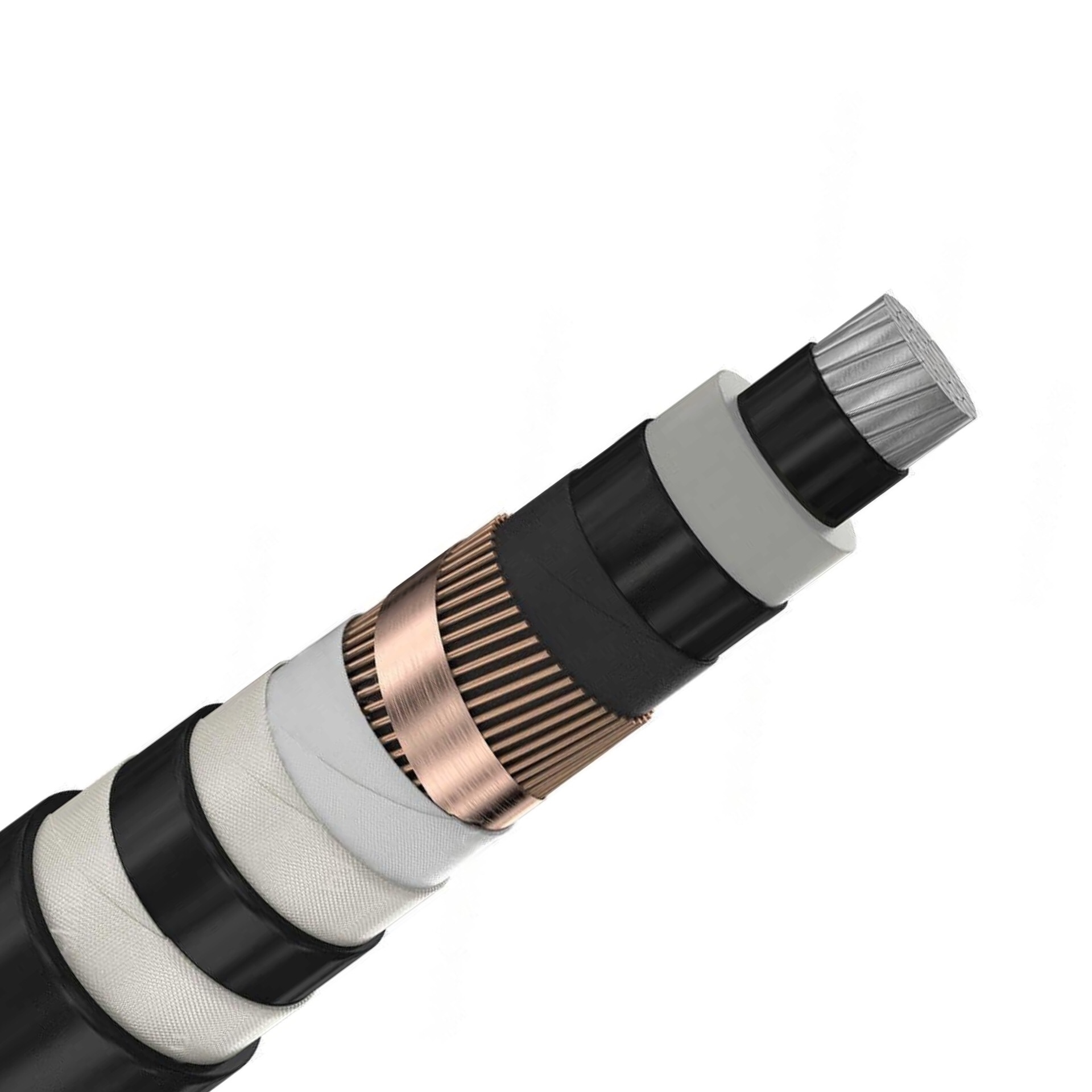

Расшифровка кабеля АПвВ: А - Алюминиевая токопроводящая жила Пв - Изоляция жил из сшитого полиэтилена Б - Броня из двух стальных лент В - Оболочка из поливинилхлоридного пластиката Элементы конструкции кабеля АПвВ: 1. Токопроводящая жила- круглая многопроволочная уплотненная из меди или алюминия, соответствующая классу 2 по ГОСТ 22483-77,2. Экран по жиле- наложен экструзией из электропроводящей пероксидосшиваемой полиэтиленовой композиции .3. Изоляция - из пероксидносшиваемого полиэтилена,4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции,5. Комбинированный экран:5.1. Слой, наложенный обмоткой, из ленты электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм,5.2 повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента не менее 0,1 мм. Минимальная ширина ленты 8 мм.Одножильные кабели6. Разделительный слой - из ленты крепированной или кабельной бумаги, толщиной не менее 0,2 мм7. Оболочка - из поливинилхлоридного пластиката,Трехжильные кабели6. Скрутка- экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката7. Межфазное заполнение - из мелонаполненной невулканизированной резиновой смеси или высоконаполнен ного поливинилхлоридного пластиката8. Оболочка- из поливинилхлорид ного пластиката. Применение кабеля АПвВ: Кабели силовые с изоляцией из сшитого полиэтилена, предназначенные для передачи и распределения электрической энергии в стационарных установках, на переменное напряжение 10, 20,35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Кабели могут быть проложены в сухихи грунтах (песок, песчано-глинистая и нормальная почвва с влажностьюне менее 14 %).Класс пожарной опасности по клас- сификации НП Б 248-97 01.7.2.3.Расчетный наружный диаметр трехжильного кабеля равен 2,15D, где D – диаметр одножильного кабеля по таблице. Расчетная масса трехжильного кабеля равна 3,01М, где М – масса одножильного кабеля по таблице.Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках. Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.Допустимые токи односекудного короткого замыкания в медных экранах указаны в таблице в «Указаниях по прокладке и эксплуатации»Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе. Технические характеристики кабеля АПвВ: -Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69-Диапазон температур при эксплуатации от - 500 С до + 500 С,-Относительная влажность воздуха при температуре до + 350С до 98%-Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 150С (для кабелей с ПВХ оболочкой)-Минимальный радиус изгиба при прокладке 15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов), для трехжильных- 10 наружных диаметров-Номинальная частота 50 Гц-Длительно допустимая температура нагрева жилы кабеля + 900С-Предельно допустимая температура жилы кабеля при коротком замыкании + 2500С-Предельно допустимая температура медного экрана кабеля при коротком замыкании + 3500С-Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля + 4000C-Допустимый нагрев жилы кабеля в режиме перегрузки – не более + 1300С-Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы-Срок службы кабеля кабеля АПвВ не менее 30 лет-Гарантийный срок эксплуатации кабеля АПвВ 5 лет-Строительную длину устанавливают при заказе.
