Кабель АПвВнг(A)-LS 1х150/25-15

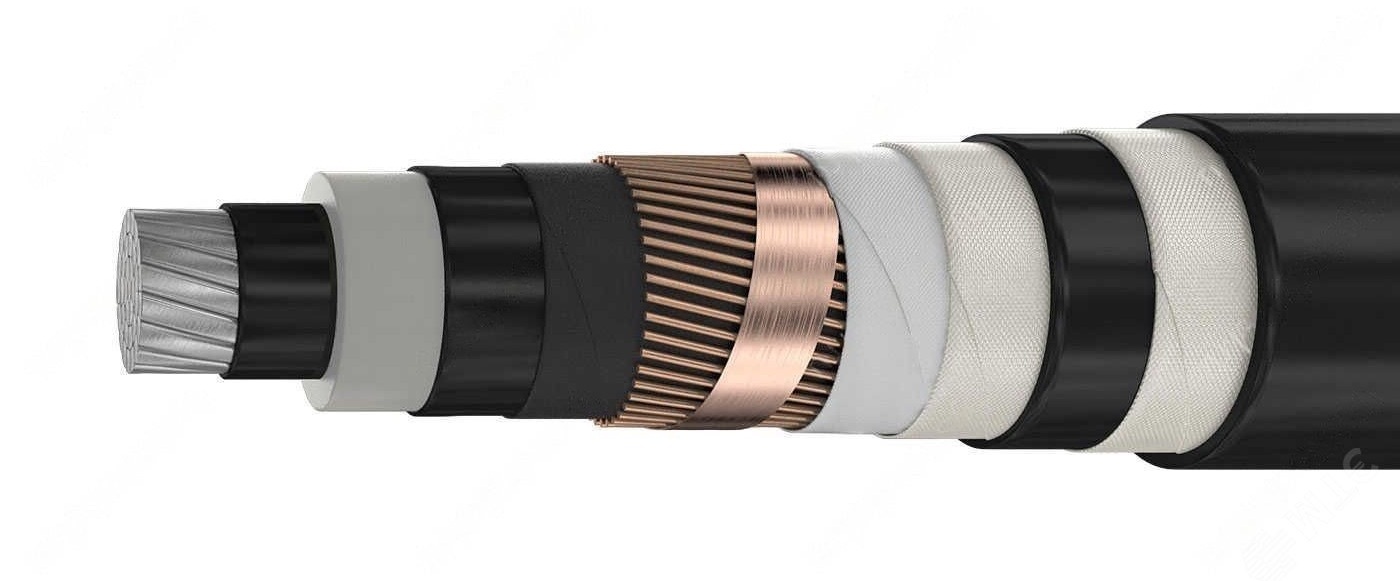

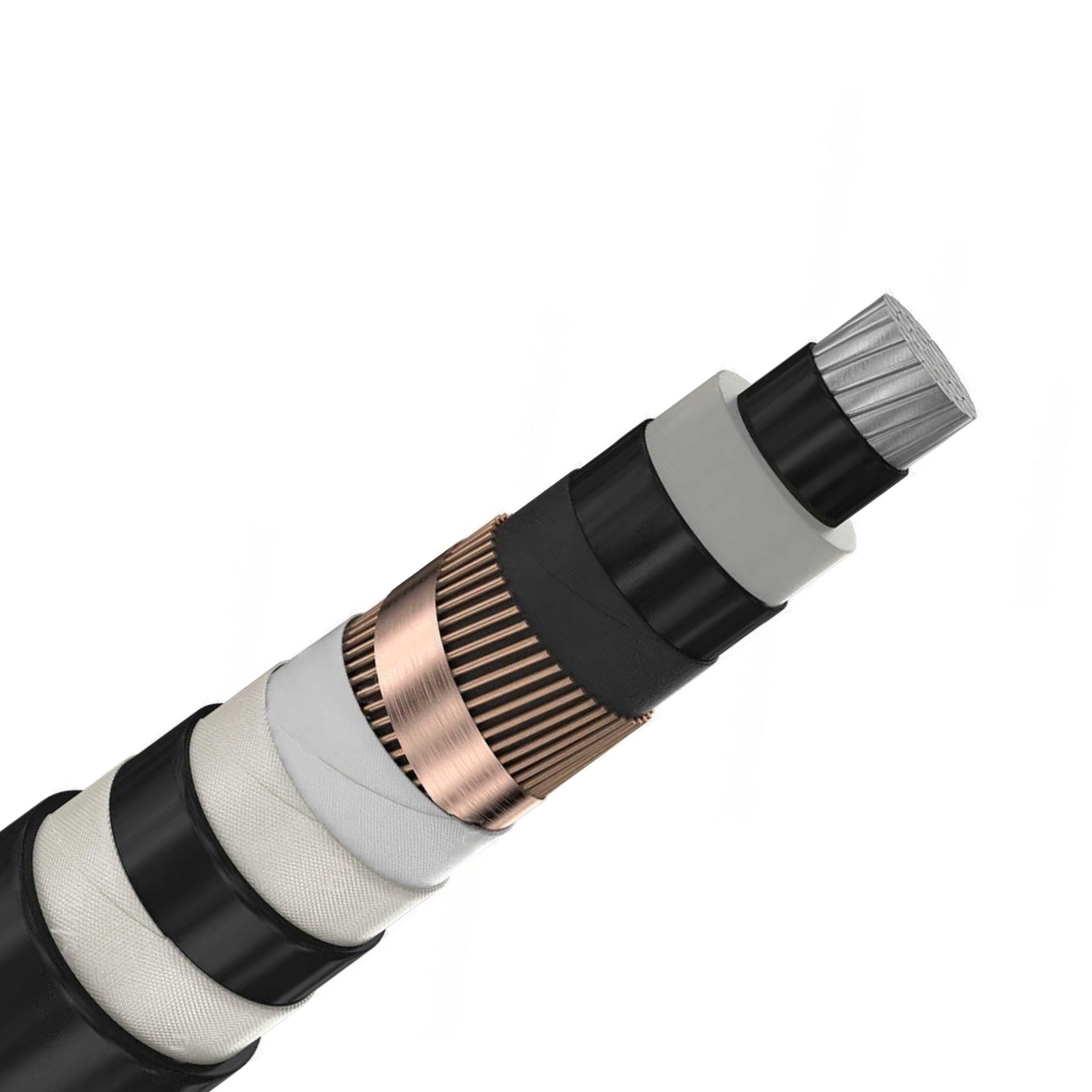

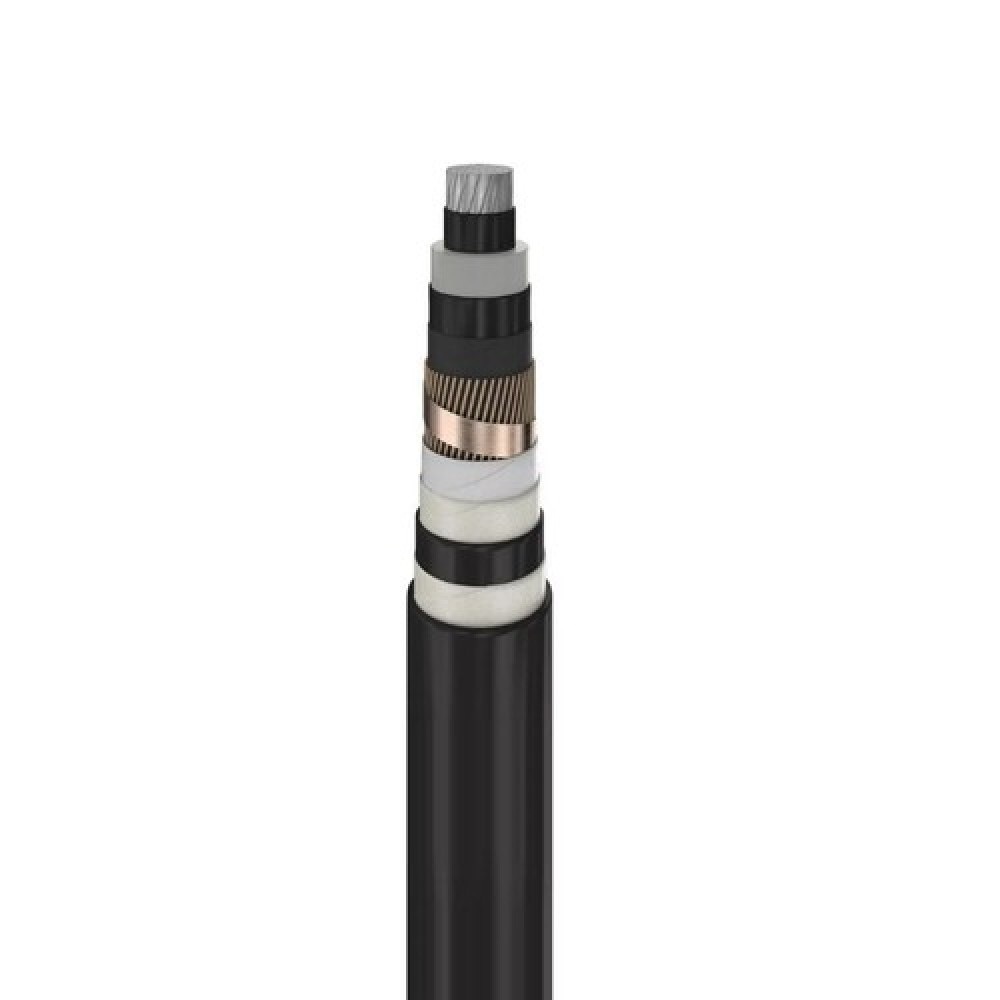

Расшифровка кабеля АПвВнг(A)-LS А - Алюминиевая токопроводящая жила Пв - Изоляция жил из сшитого полиэтилена Внг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением (А) - Категория по исполнению в части показателей пожарной безопасности Элементы конструкции Кабель АПвВнг(A)-LS: Кабель силовой не распространяющий горения с алюминиевой токопроводящей жилой, изоляцией из сшитого полиэтилена, комбинированным экраном по изоляции из слоя электропроводящего сшитого полиэтилена и повивов медных проволок и медной ленты, внутренней оболочкой из сшитого полиэтилена и медной ленты, в наружной оболочке из ПВХ композиции пониженной пожароопасности с низким дымо- и газовыделением. Условия эксплуатации Кабель АПвВнг(A)-LS: Кабель предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на переменное напряжение б и 10 кВ частотой до 50 Гц, общепромышленного применения, а также на атомных электростанциях в системах АС классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011). Вид климатического исполнения провода В5. Кабель применяется для стационарной прокладки в сооружениях ипомещениях промышленных предприятий и транспорта. Кабель соответствует классу пожарной опасности по НПБ-248-97 - П1.7.2.2. Кабель соответствует категории А по нераспространению горения по ГОСТ Р МЭК 60332-3-22-2005. Кабели имеют низкое дымообразование и низкую коррозионную активность газов, выделяющихся при горении и тлении. Кабели стойки к плесневым грибам. Кабели не распространяют горение при групповой прокладке. Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50°С и относительной влажности воздуха до 98% при температуре до 35°С. Монтаж кабелей должен производиться при температуре не ниже минус 15°С. Радиус изгиба кабелей при монтаже должен быть не менее 15 наружных диаметров кабеля. Тяжение кабелей во время прокладки должно осуществляться при помощи кабельного чулка или за токопроводящую жилу при помощи клинового захвата. Усилия, возникающие во время тяжения кабеля - не более 30 Н/мм2. Допустимая температура нагрева жил при эксплуатации неболее: - 90°С - в нормальном режиме; - 130°С - в режиме токовой перегрузки и в режиме «малой течи»; - 250°С - в режиме короткого замыкания (к.з.). Продолжительность работы кабеля в режиме перегрузки должна быть не более 8 ч в сутки и не более 1000 ч за срок службы. Продолжительность к.з. не более 4 с. Кабели предназначены для эксплуатации во взрывоопасных зонах классов В Iб, В Iг, В II, В IIа. Предельная температура нагрева токопроводящей жилы кабелей по условиям невозгорания кабеля при к.з. - 450°С. Провод соответствует ТУ 16.К71-343-2004. Технические характеристики Кабель АПвВнг(A)-LS: Токопроводящая жила - многопроволочная класса 2, круглая, уплотненная. Уровень частичных разрядов, измеренный на строительной длине кабеля, не более 10 пКл, измеренный на образце, в т.ч. после изгибов и циклов нагрева и охлаждения - не более 5 пКл, при напряжении: - кабелей на напряжение 6 кВ - 9 кВ; - кабелей на напряжение 10кВ - 15кВ. Тангенс угла диэлектрических потерь при напряжении 2 кВ и температуре жилы (95-100)°С - не более 0,003. Кабели стойки к навиванию вокруг цилиндра диаметром 20(Dн+d), где Dн - наружный диаметр кабеля, d - диаметр жилы, мм. Срок службы кабелей - не менее 40 лет.
