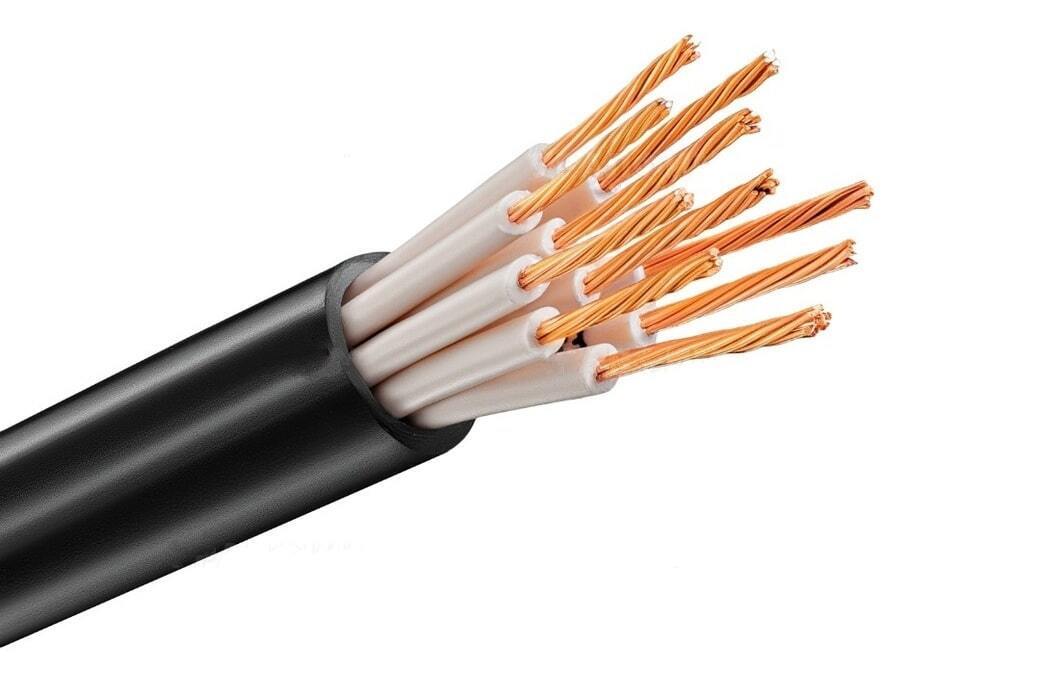

Кабель КГВВнг(A)-LS 4х4-0,66

Расшифровка кабеля КГВВнг(A)-LS: К - Кабель Г - Гибкий В - Изоляция жил из поливинилхлоридного пластиката Внг-LS - Оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением Элементы конструкции кабеля КГВВнг(A)-LS: 1. Токопроводящая жила - медная, многопроволочная, круглой формы, 4 или 5 класса номинальным сечением до 10 мм2 включительно, жилы номинальным сечением 16 мм2 и выше - 3, 4 и 5 класса по ГОСТ 22483.2. Изоляция - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей с числом жил до 5 включительно имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). В кабелях с числом жил 7 и более в каждом повиве имеются счетная жила и жила направления, отличающиеся по цвету друг от друга и от остальных жил повива.3. Скрутка - изолированные жилы кабелей скручены концентрическими повивами; изолированные жилы четырех- и пятижильных кабелей допускается скручивать вокруг сердечника, изолированного ПВХ пластикатом. Трех- и четырехжильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Кабели могут иметь жилу заземления с номинальным сечением, равным номинальному сечению основной жилы.4. Оболочка - из ПВХ пластиката с низким газо- и дымовыделением. Область применения кабеля КГВВнг(A)-LS: Для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах при напряжении 660 и 1000 В переменного тока частотой до 60 Гц. Кабели могут эксплуатироваться при напряжении 1000 и 1500 В постоянного тока соответственно.Для стационарного монтажа с радиусом изгиба не менее пяти наружных диаметров кабеля. Кабели не рекомендуются для прокладки в земле (траншеях).Кабели марки КГВВНГ,КГВВзНГне распространяют горение при прокладке в пучках.В условное обозначение кабелей с нулевой жилой к марке добавляется буква "н".Допускается прокладывать кабели на воздухе при условии обеспечения дополнительных мер по защите от воздействия солнечного излучения. Технические характеристики кабеля КГВВнг(A)-LS: - Вид климатического исполнения кабелей В, категория размещения 5 по ГОСТ 15150-69- Диапазон температур эксплуатации: от -50°C до +50°C- Относительная влажность воздуха при температуре до +35°С: до 98%- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С- Минимальный радиус изгиба при прокладке: 5 наружных диаметров.- Частота переменного тока: до 60 Гц- Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин):на напряжение 0,66 кВ - 3 кВна напряжение 1 кВ - 3.5 кВ- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°C- Строительную длину устанавливают при заказе- Гарантийный срок эксплуатации - 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления- Срок службы кабеля КГВВнг(A)-LS - 30 лет
