Кабель КСППБ 1х4х1,2

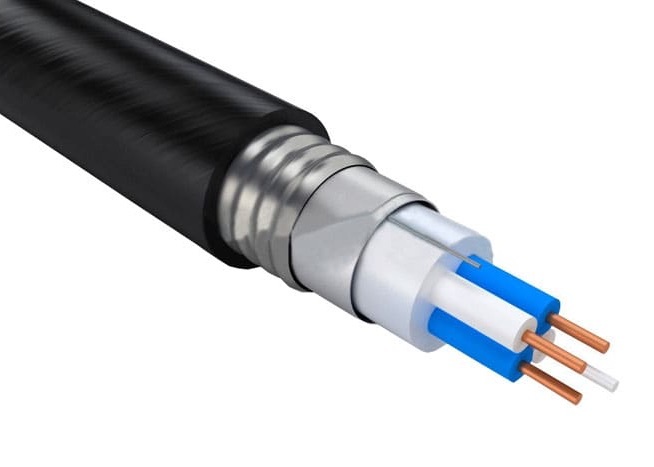

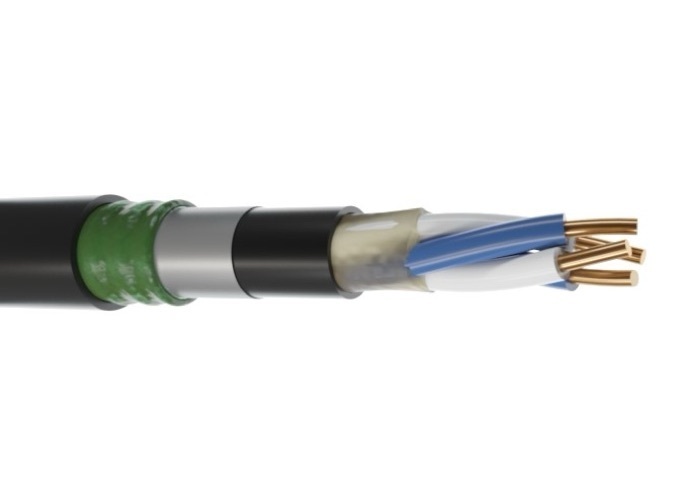

Расшифровка кабеля КСППБ К - Кабель С - Связи П - Изоляция из полиэтилена П - Оболочка из полиэтилена Б - Броня из двух стальных лент Элементы конструкции Кабель КСППБ: Материал жилы: медь Заполнитель: отсутствует Экран: есть Броня: есть Жила — медная мягкая проволока диаметром 0,9 и 1,2 мм Изоляция — композиция ПЭ высокого давления (ПВД) Сердечник — звездная четверка, скрученная из 4 изолированных жил вокруг корделя-заполнителя Поясная изоляция — выпрессованная трубка из изоляционного ПЭВД Экран — алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой Оболочка — шланг из светостабилизированного ПВД Подушка — крепированная бумага Броня — из двух спирально наложенных стальных лент Наружный покров — стеклопряжа Назначение кабеля Кабель КСППБ: Для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляции со скоростью до 2048 кБит/с с постоянным напряжением дистанционного питания до 500 В. Условия эксплуатации и монтажа Кабель КСППБ: Рабочая температура эксплуатации — от -50 до +50 °С Минимальный срок службы в нормальных условиях эксплуатации — 20 лет Прокладка — в грунтах, не подверженных смещению Температура прокладки — не ниже -10 °С Величина монтажных изгибов — не менее 15 наружных диаметров кабеля Электрические характеристики Кабель КСППБ: Электрическое сопротивление токопроводящих жил при температуре 20 °С, Ом/км, не более: Для диаметра 0,9 мм — 28,4 Для диаметра 1,2 мм — 15,8 Омическая асимметрия, Ом/750м — не более 0,3 Сопротивление изоляции жил при 20 °С, МОм/км, не менее — 15000 Рабочая емкость, нФ/км, не более: Для жил диаметром 0,9 мм — 35 ± 3 Для жил диаметром 1,2 мм — 43,5 ± 3 Переходное затухание на ближнем конце, дБ/750м, не менее: При скорости передачи 1024 кБит/с — 64 При скорости передачи 2048 кБит/с — 58 Защищенность на дальнем конце при скорости передачи 1024 и 2048 кБит/с, дБ/750м — не менее 45
