Кабель КВБбШвнг(A)-FRLS 14х2,5

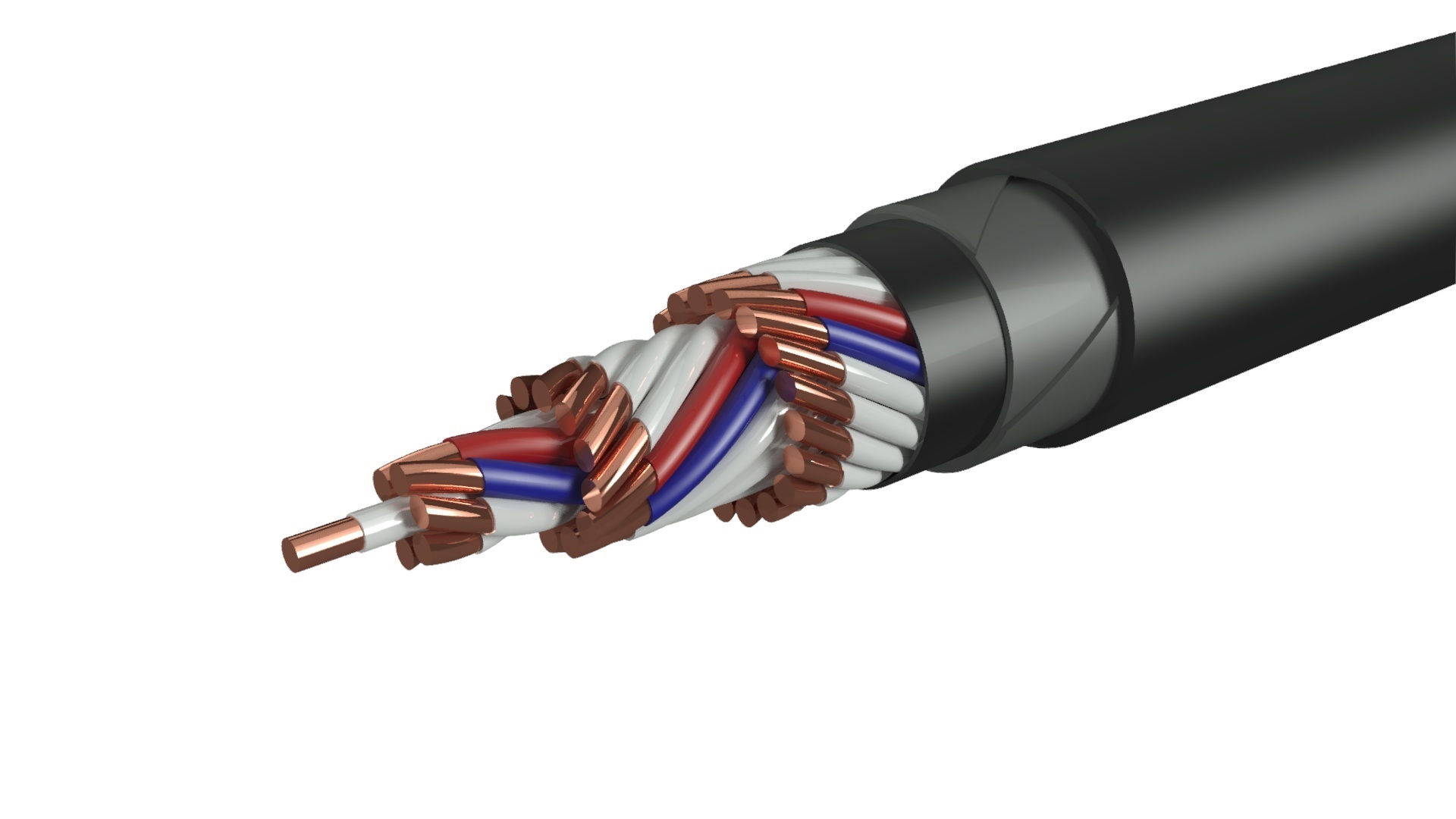

Расшифровка кабеля КВБбШвнг(A)-FRLS: К - Кабель контрольный В - Изоляция жил из поливинилхлоридного пластиката Б - Броня из двух стальных лент б - Без подушки Швнг-LS - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением FR - Огнестойкий (А) - Категория по исполнению в части показателей пожарной безопасности Элементы конструкции кабеля КВБбШвнг(A)-FRLS: 1. Токопроводящая жила - медная, однопроволочная, соответствует классу 1 по ГОСТ 22483.2. Термический барьер - обмотка двумя слоями слюдосодержащих лент. Толщина лент не менее 0,12 мм.3. Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо-, газовыделением.4. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга.5. Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо-, газовыделением.Внутренняя оболочка накладывается с заполнением, придавая кабелю форму, близкую к круглой.6. Защитный покров:- броня из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;- защитный шланг, из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо-, газовыделением. Область применения кабеля КВБбШвнг(A)-FRLS: Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц или постоянным напряжением до 1 кВ.Кабели могут эксплуатироваться на атомных станциях вне гермозоны в системах АС класса 2,3 и 4 по классификатору ОПБ 88/97 (ПНАЭ Г-01-011). Технические характеристики кабеля КВБбШвнг(A)-FRLS: Кабели должны соответствовать классу пожарной опасности П1б.3.2.2.2. согласно ГОСТ Р 53315Кабели в исполнении должны иметь низкое дымообразование при горении и тлении.Дымообразование не должно приводить к снижению светопроницаемости в испытательной камере более чем на 50%.Огнестойкость кабелей должна быть не менее 120 минут.Вид климатического исполнения УХЛ, Т категорий размещения 5 по ГОСТ 15150-69Диапазон температур эксплуатации от -50 оС до +50 оСОтносительная влажность воздуха при температуре до +35 оС до 98 %Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже – 7 оСРадиус изгиба при прокладке и монтаже: 10 наружных диаметров кабеляКабели устойчивы к монтажным изгибамДлительно допустимая температура нагрева жил при эксплуатации 70 оССтроительную длину устанавливают при заказеГарантийный срок эксплуатации 3 года со дня ввода кабеля в эксплуатациюСрок службы:при прокладке в земле (траншеях) и на эстакадах, не менее 15 летпри прокладке в помещениях, каналах, туннелях, не менее 25 лет
