Кабель КВВГЭнг(A)-ХЛ 7х1,5

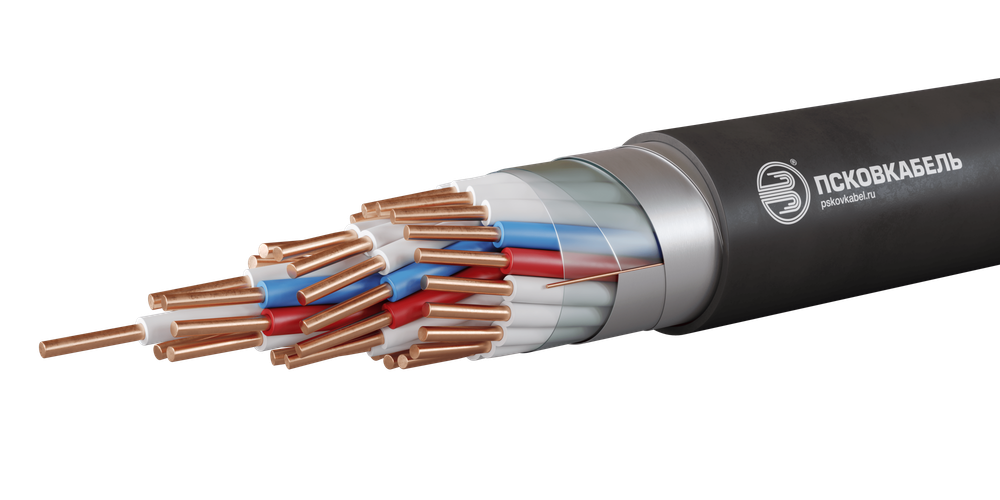

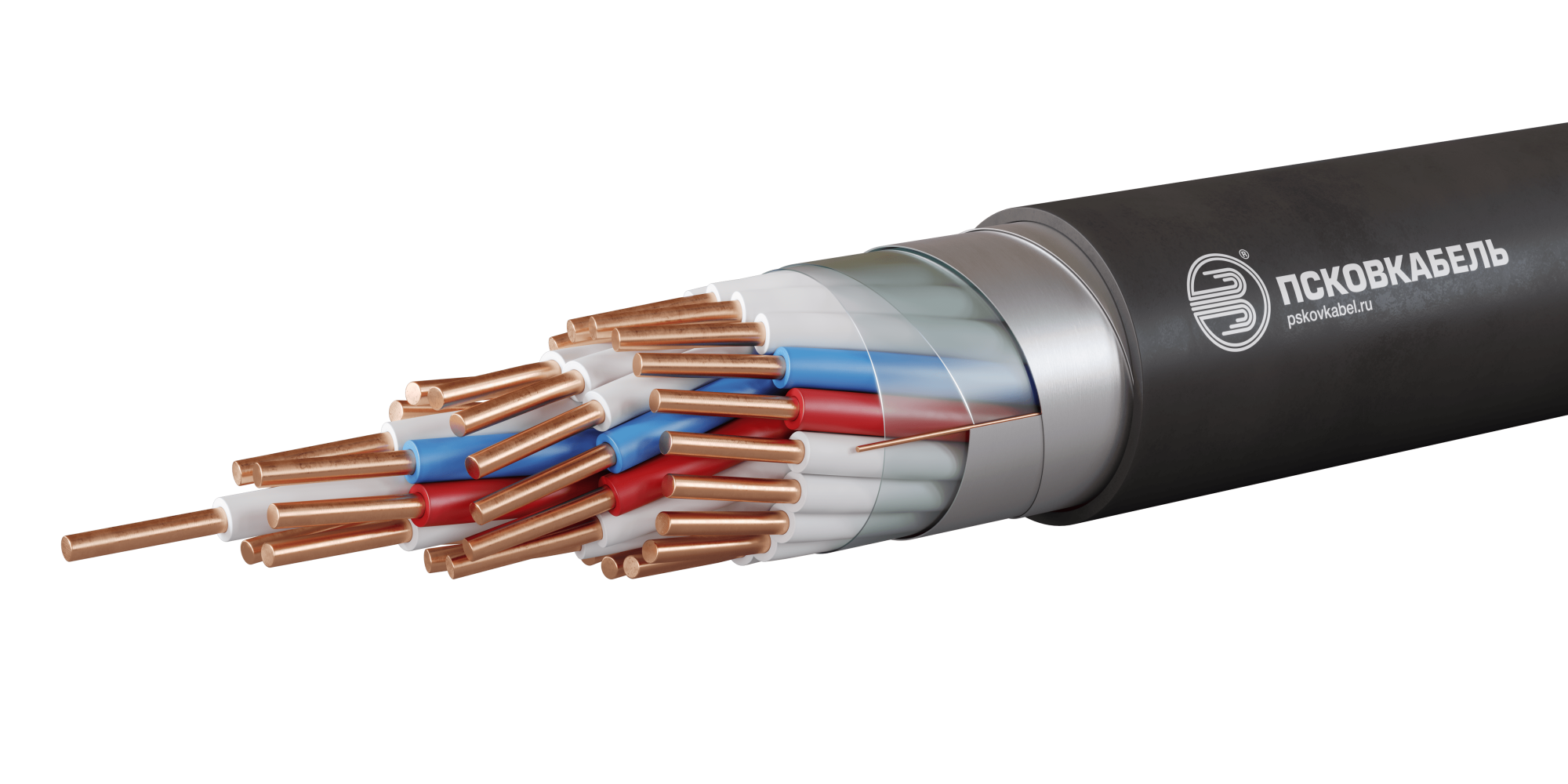

Расшифровка кабеля КВВГЭнг(A)-ХЛ К - Кабель контрольный В - Изоляция жил из поливинилхлоридного пластиката В - Оболочка из поливинилхлоридного пластиката Г - Отсутствие защитных покровов Э - Экранированный нг - Оболочка из поливинилхлоридного пластиката пониженной горючести ХЛ - Климатическое исполнение - хладостойкий (от -60 ? до +50?) Элементы конструкции Кабель КВВГЭнг(A)-ХЛ: 1. Токопроводящая жила - медная, однопроволочная, 1 класса по ГОСТ 22483. 2. Изоляция - из поливинилхлоридного пластиката (ПВХ). 3. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил. 4. Разделительный слой - накладывается на скрученные жилы из полиэтилентерефталатной пленки или ПВХ пластиката пониженной горючести толщиной не менее 0.5 мм. 5. Экран - в виде обмотки из медной фольги или медной ленты номинальной толщиной 0.06 мм, или алюминиевой фольги номинальной толщиной 0.1 0.15 мм с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Допускается изготовление экрана из продольно накладываемых с перекрытием гофрированных алюминиевых лент. Вдоль экрана из алюминиевой фольги продольно проложена медная проволока диаметром 0.4 - 0.6 мм. 6. Оболочка - из ПВХ пластиката пониженной горючести в холодстойком исполнении. Область применения Кабель КВВГЭнг(A)-ХЛ: Кабели контрольные с медными или алюминиевыми жилами с ПВХ изоляцией, экранированные, в ПВХ оболочке (нг - не распространяющие горение) по ГОСТ 1508-78 и ТУ 16.К01-37-2003 предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей. Кабели применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели всех марок могут быть проложены на открытом воздухе.
