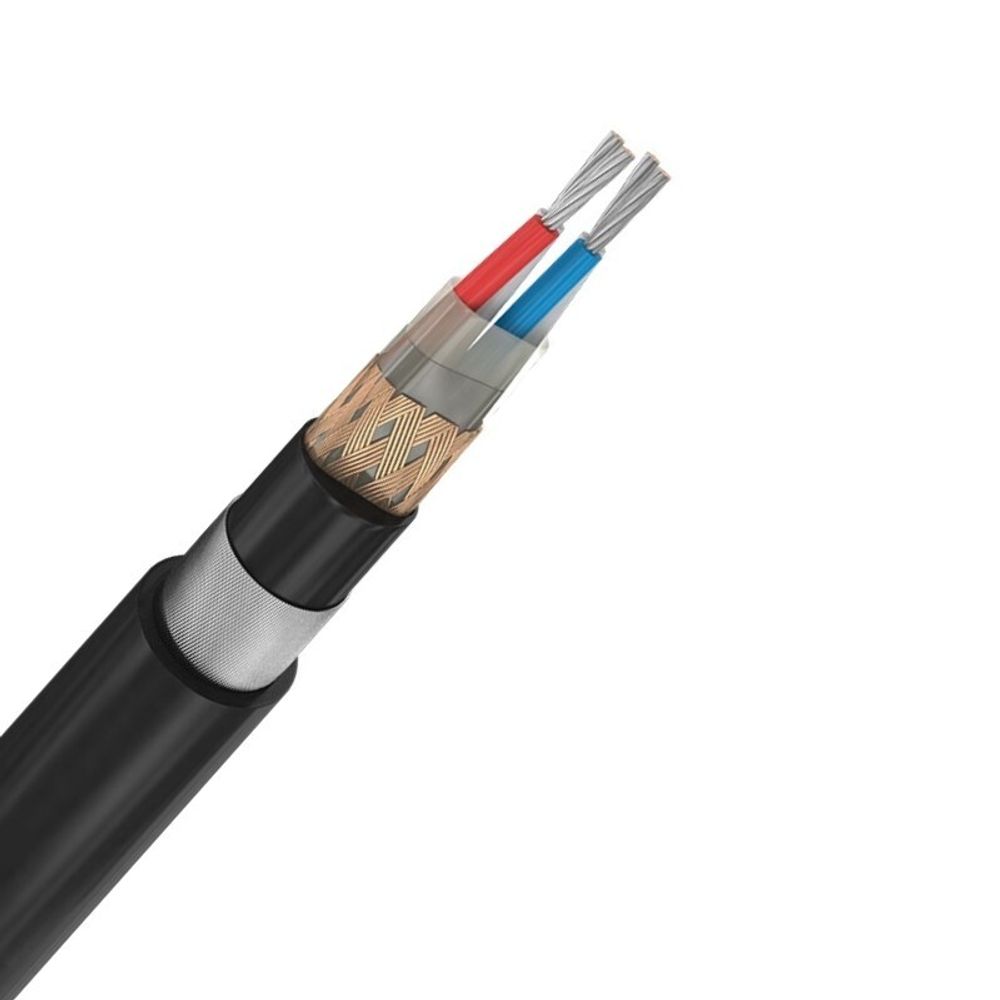

Кабель МКЭКШВнг-FRLS 1х2х1,5

Расшифровка кабеля МКЭКШвнг(A)-FRLS: МК - монтажный кабель Э - общий экран из медных проволок К - броня из стальных оцинкованных проволок Шв - защитный шланг из ПВХ пластиката пониженной пожарной опасности нг(A) - не распространяет горение при групповой прокладке по категории А FR - огнестойкий LS - низкий уровень дымо и газовыделения Элементы конструкции кабеля МКЭКШвнг(A)-FRLS: Токопроводящая жила – медная, многопроволочная класса 4 или 5 для сечений 0,35; 0,5 мм² и класса 2 или 3 для сечений 0,75мм² по ГОСТ 22483-77.Термический барьер – обмотка из двух слюдосодержащих лент.Изоляция – поливинилхлоридный пластикат пониженной пожароопасности.Скрутка – изолированные жилы скручены в пары.Индивидуальный экран пар - в виде оплетки из медной проволоки диаметром не более 0,2 мм. Коэффициент поверхностной плотности оплетки не менее 65%. Под оплеткой наложена синтетическая (полиэтилентерефталатная) лента в виде обмотки с перекрытием.Сердечник - скреплен синтетической (полиэтилентерефталатной) лентой, наложенной в виде обмотки не менее, чем с двойным перекрытием.Общий экран - в виде оплетки из медных проволок диаметром не более 0,25 мм. Внутреняя оболочка (подушка) - из поливинилхлоридного пластиката пониженной пожароопасности. Броня - в виде повива из стальных оцинкованных проволок диаметром 0,25-0,5 мм. Защитный шланг – из поливинилхлоридного пластиката пониженной пожароопасности. Область применения кабеля МКЭКШвнг(A)-FRLS: Кабели предназначены для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В переменного тока частоты до 400 Гц или постоянным напряжением до 750 В.абели могут прокладываться в помещениях, каналах, туннелях, земле (траншеях), в т.ч. местах подверженных воздействию блуждающих токов.Кабели могут применяться во взрывоопасных зонах классов 0,1 и 2 (по ГОСТ Р МЭК 60079-14-2008) при отсутствии опасности механических повреждений кабелей.Кабели могут быть проложены открытом воздухе при условии защиты их от механических повреждений и от воздействия прямых солнечных лучей. Технические характеристики кабеля МКЭКШвнг(A)-FRLS: Вид климатического исполнения кабелей В, категории размещения 2-5 по ГОСТ 15150.Диапазон температур эксплуатации от -50°С до 70°С.Относительная влажность воздуха при температуре до (35±3)°С до 98 %.Прокладка и монтаж кабелей без предварительного подогрева производиться при температуре не ниже -15°С.Радиус изгиба кабелей при монтаже - не менее 5 наружных диаметров.Кабели стойки к воздействию плесневых грибов.Кабели с оболочкой из материалов, стойких к ультрафиолетовому свету (с индексом «УФ»), стойки к воздействию солнечного излучения.Кабели не распространяют горение при групповой прокладке (по категории А).Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %.Огнестойкость кабелей - не менее 90 мин.Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины кабеля и температуру 20 °С, должны быть не более:- для жил сечением 0,5 мм² - 40,7 Ом;- для жил сечением 0,75 мм² - 26,0 Ом;- для жил сечением 1,0 мм² - 22,3 Ом; - для жил сечением 1,5 мм² - 14,3 Ом.Рабочая емкость пар, пересчитанная на 1 км длины, не более :- для жил сечением 0,5 мм² - 120 нФ;- для жил сечением 0,75 мм² - 130 нФ;- для жил сечением 1,0 мм² - 160 нФ; - для жил сечением 1,5 мм² - 160 нФ.Волновое сопротивление пар:- для жил сечением 0,5 мм² - 75+/-8 Ом;- для жил сечением 0,75 мм² - 70+/-8 Ом;- для жил сечением 1,0 мм² - 65+/-8 Ом; - для жил сечением 1,5 мм² - 60+/-8 Ом.Коэффициент затухания пар, пересчитанный на 1 км длины, дБ, при частоте 100 кГц: - для жил сечением 0,5 мм² - 8,0;- для жил сечением 0,75 мм² - 7,5 Ом;- для жил сечением 1,0 мм² - 6,7 Ом; - для жил сечением 1,5 мм² - 5,5 Ом.Коэффициент затухания пар, пересчитанный на 1 км длины, дБ, при частоте 1000 кГц: - для жил сечением 0,5 мм² - 34;- для жил сечением 0,75 мм² - 32 Ом;- для жил сечением 1,0 мм² - 31 Ом; - для жил сечением 1,5 мм² - 28 Ом.Индуктивность пар при частоте 1 кГц, пересчитанная на 1 км длины, мГн, не более 0,7.Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С - не менее 10 МОм.Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил - не менее 10¹0 Омхсм.Постоянная электрического сопротивления Кi - не менее 0,037 МОмхкм.Строительную длину устанавливают при заказе. По согласованию с потребителем допускается поставка кабелей любыми длинами.Срок службы кабелей - не менее 15 лет при соблюдении правил транспортирования, хранения, прокладки (монтажа) и эксплуатации.Гарантийный срок эксплуатации - 2 года. Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
