Кабель МКЭШВнг(А)-HF 2х2х1,5

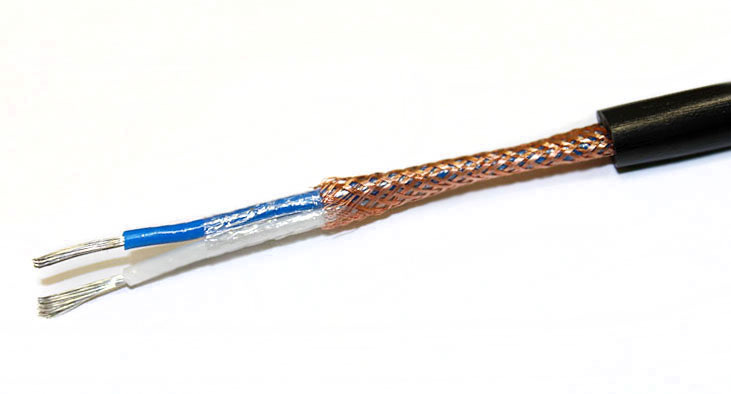

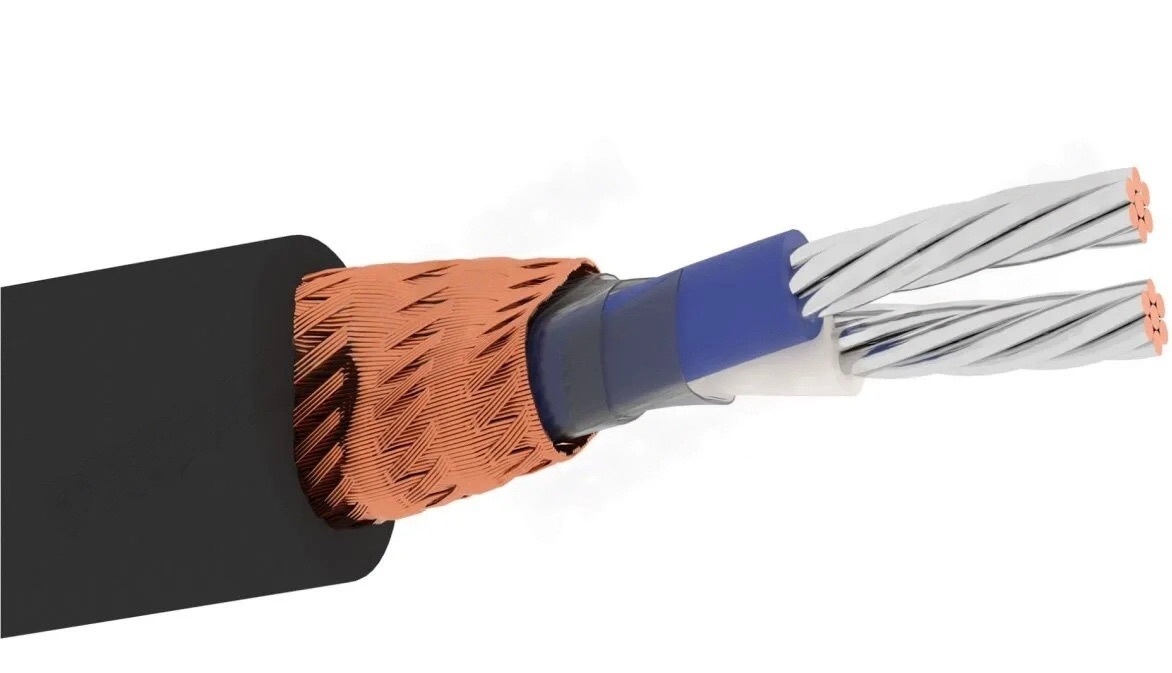

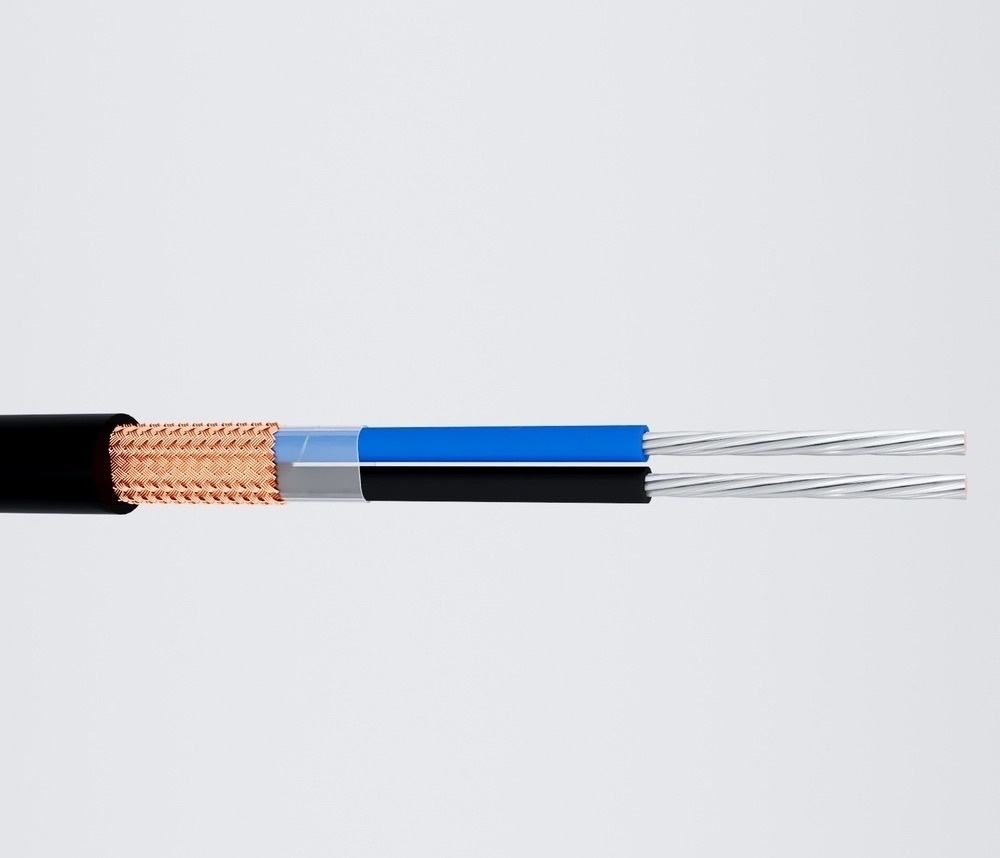

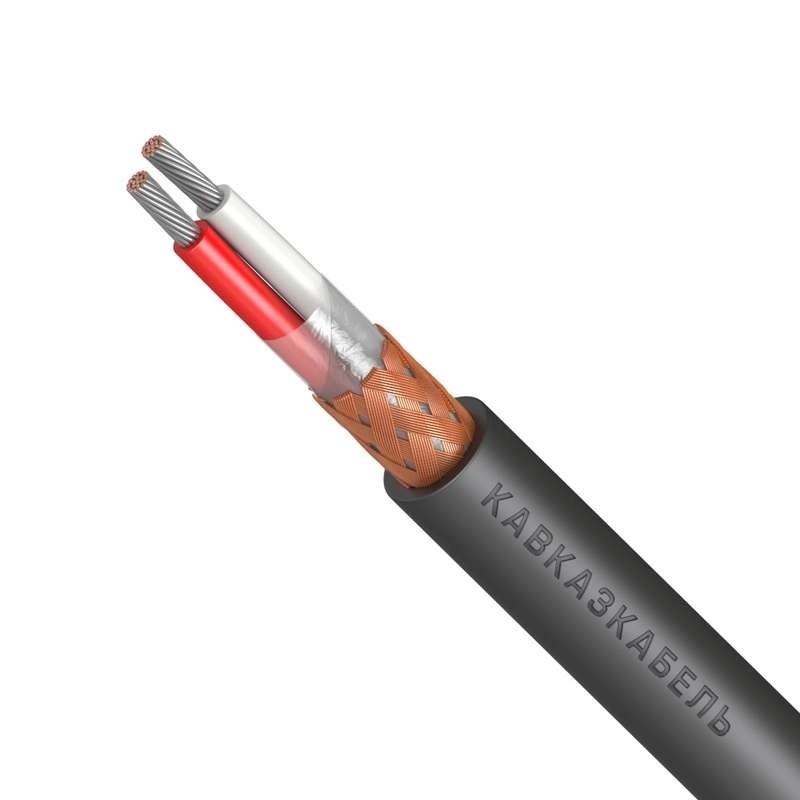

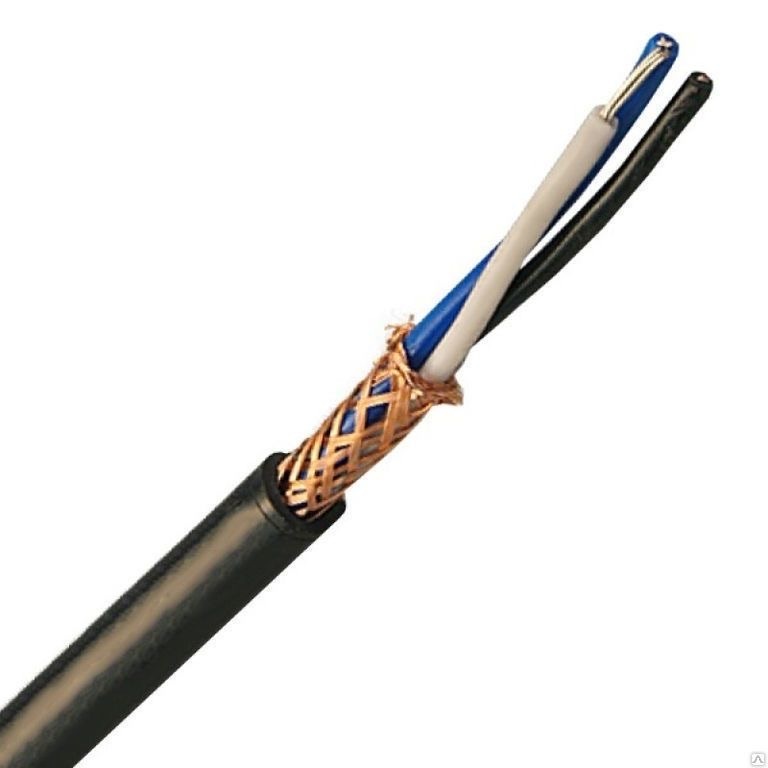

Расшифровка кабеля МКЭШвнг(A)-HF: МК - монтажный кабель Э - общий экран из медной мягкой проволоки Шв - защитный шланг из полимерных материалов, не содержащих галогенов нг(A) - не распространяет горение при групповой прокладке по категории А HF - не содержит галогенов и не выделяет коррозионно-активных газообразных продуктов при горении и тлении Элементы конструкции кабеля МКЭШвнг(A)-HF: Токопроводящая жила – многопроволочная, из медных проволок, луженых оловом или оловянно-свинцовым припоем, соответствует классу 3 по ГОСТ 22483-77. Допускается изготовление токопроводящих жил из медных нелуженых проволок.Изоляция - из полимерных материалов, не содержащих галогенов.Скрутка - изолированные жилы скручены в пары. Цвет изоляции жил в паре различен. В кабелях парной скрутки две изолированные жилы, отличающиеся по цвету изоляции, скручены в пару с шагом не более 80 мм.Сердечник – экранированные и неэкранированные пары скручены в сердечник.Поясная изоляция - наложена с перекрытием лента из полиэтилентерефталатной пленки, не менее чем с двойным перекрытием.Общий экран – в виде оплетки из медных проволок.Разделительный слой - наложен с одновременным заполнением наружных промежутков между жилами из полимерных материалов, не содержащих галогенов.Оболочка – из полимерных материалов, не содержащих галогенов. Область применения кабеля МКЭШвнг(A)-HF: Кабели предназначены для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В переменного тока частоты до 400 Гц или постоянным напряжением до 750 В.Кабели могут прокладываться в помещениях, каналах, туннелях, земле (траншеях), в т.ч. местах подверженных воздействию блуждающих токов.Кабели могут применяться во взрывоопасных зонах классов 0,1 и 2 (по ГОСТ Р МЭК 60079-14-2008) при отсутствии опасности механических повреждений кабелей.Кабели могут быть проложены открытом воздухе при условии защиты их от механических повреждений и от воздействия прямых солнечных лучей. Технические характеристики кабеля МКЭШвнг(A)-HF: Вид климатического исполнения кабелей В, категории размещения 2-5 по ГОСТ 15150.Диапазон температур эксплуатации от -50°С до 70°С.Относительная влажность воздуха при температуре до (35±3)°С до 98 %.Прокладка и монтаж кабелей без предварительного подогрева производиться при температуре не ниже -15°С.Радиус изгиба кабелей при монтаже - не менее 3 наружных диаметров.Кабели стойки к воздействию плесневых грибов.Кабели не распространяют горение при групповой прокладке (по категории А).Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на 40 %.Содержание газов галогеновых кислот в пересчете на НCL, мг/г - не более 5.Проводимость водного раствора с адсорбированными продуктами дымо-газовыделения, мкСм/мм - не более 10.Показатель рН (кислотное число) - не менее 4,3Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины кабеля и температуру 20 °С, должны быть не более:- для жил сечением 0,5 мм² - 40,7 Ом;- для жил сечением 0,75 мм² - 26,0 Ом;- для жил сечением 1,0 мм² - 22,3 Ом; - для жил сечением 1,5 мм² - 14,3 Ом.Рабочая емкость пар, пересчитанная на 1 км длины, не более :- для жил сечением 0,5 мм² - 120 нФ;- для жил сечением 0,75 мм² - 130 нФ;- для жил сечением 1,0 мм² - 160 нФ; - для жил сечением 1,5 мм² - 160 нФ.Волновое сопротивление пар:- для жил сечением 0,5 мм² - 75+/-8 Ом;- для жил сечением 0,75 мм² - 70+/-8 Ом;- для жил сечением 1,0 мм² - 65+/-8 Ом; - для жил сечением 1,5 мм² - 60+/-8 Ом.Коэффициент затухания пар, пересчитанный на 1 км длины, дБ, при частоте 100 кГц: - для жил сечением 0,5 мм² - 8,0;- для жил сечением 0,75 мм² - 7,5 Ом;- для жил сечением 1,0 мм² - 6,7 Ом; - для жил сечением 1,5 мм² - 5,5 Ом.Коэффициент затухания пар, пересчитанный на 1 км длины, дБ, при частоте 1000 кГц: - для жил сечением 0,5 мм² - 34;- для жил сечением 0,75 мм² - 32 Ом;- для жил сечением 1,0 мм² - 31 Ом; - для жил сечением 1,5 мм² - 28 Ом.Индуктивность пар при частоте 1 кГц, пересчитанная на 1 км длины, мГн, не более 0,7.Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С - не менее 50 МОм.Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил - не менее 10¹0 Омхсм.Постоянная электрического сопротивления Кi - не менее 0,037 МОмхкм.Строительную длину устанавливают при заказе. По согласованию с потребителем допускается поставка кабелей любыми длинами.Срок службы кабелей - не менее 15 лет при соблюдении правил транспортирования, хранения, прокладки (монтажа) и эксплуатации.Гарантийный срок эксплуатации - 2 года. Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления. Источник: https://cable.ru/cable/group-mkeshvng_a_hf_description.php
