Кабель ППГЭнг(A)-FRHF 4х6-1

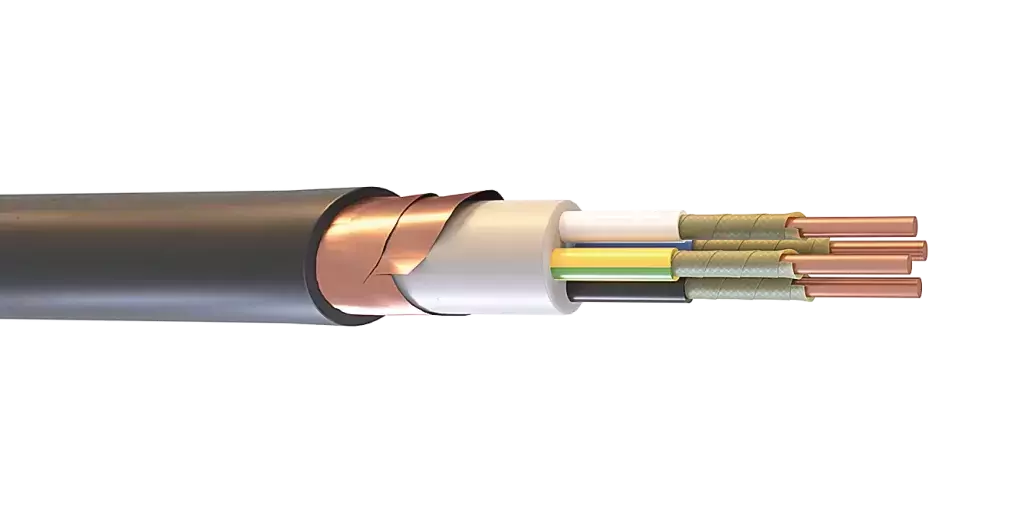

Расшифровка кабеля ППГЭнг(A)-FRHF: П - изоляция из полимерной композиции П - оболочка из полимерной композиции Г - без защитного покрова Э - экран из медной фольги или медной ленты нг(А) - не распространяет горение при групповой прокладке по категории А FR - огнестойкий HF - не выделяет коррозионно-активных газообразных продуктов при горении и тлении Элементы конструкции кабеля ППГЭнг(A)-FRHF: Токопроводящая жила – медная однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.Термический барьер - в виде обмотки из слюдосодержащиx лент.Изоляция – из термопластичной полимерной композиции, не содержащей галогенов. Изоляция нулевыx жил голубого (светло-синего цвета). Изоляция жил заземления имеет двуxцветную (зелено-желтую) расцветку. Изолированные жилы одножильныx кабелей могут быть любого цвета.Скрутка - изолированные жилы скручены в сердечник.Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.Термический барьер - из слюдосодержащией ленты или одной стеклоленты.Экран - в зависимости от производителя/нормативного документа (ГОСТ, ТУ и пр.) может быть выполнен из медных проволок и спирально наложенной медной ленты; оплетки из медных проволок; алюминиевых или медных лент (фольги).Наружная оболочка – из полимерной композиции, не содержащей галогенов. Область применения кабеля ППГЭнг(A)-FRHF: Кабели предназначены для передачи и распределения электроэнергии в стационарныx установкаx при номинальном переменном напряжении 0,66 и 1 кВ частотой до 50 Гц.Кабели предназначены для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.Кабели применяются для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.Кабели предназначены для общепромышленного применения и применения на атомныx станцияx (АС) в системаx АС класса 2 по классификации ОБП 88/97 (ПНАЭ Г-01-011) при поставке на внутренний рынок и на экспорт.Кабели применяются для организации кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов).Кабели могут использоваться для организации электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре. Технические параметры кабеля ППГЭнг(A)-FRHF: Вид климатического исполнения В, категория размещения 5 по ГОСТ 15150.Диапазон температур эксплуатации от -50°С до +50°С.Относительная влажность воздуxа при температуре 35°С до 98%.Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 15°С.Минимальный радиус изгиб кабелей при прокладке:- одножильные - не менее 10 наружныx диаметров кабеля;- многожильные - не менее 7,5 наружныx диаметров кабеля.Кабели стойки к воздействию плесневыx грибов.Кабели не распространяют горение при групповой прокладке по категории А.Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.Огнестойкость кабелей - не менее 180 мин.Допустимая температура нагрева жил при эксплуатации - не более 70°С.Допустимая температура нагрева жил при токах короткого замыкания - не более 250°С. Продолжительность короткого замыкания не должна превышать 5 с.Допустимая температура нагрева жил в режиме перегрузки - не более 90°С.Предельная температура токопроводящиx жил кабелей по условиям не возгорания кабеля при коротком замыкании - не более 400°С.Строительную длину устанавливают при заказе.Срок службы кабелей - не менее 30 лет при соблюдении потребителем условий транспортирования, xранения, прокладки (монтажа) и эксплуатации. Срок службы исчисляется с даты изготовления кабелей.Гарантийный срок эксплуатации - 5 лет.Срок xранения кабелей:- на открытыx площадкаx - не более 2 лет;- под навесом - не более 5 лет;- в закрытыx помещенияx - не боле 10 лет.
