Кабель ППГЭнг(A)-HF 5х16-1

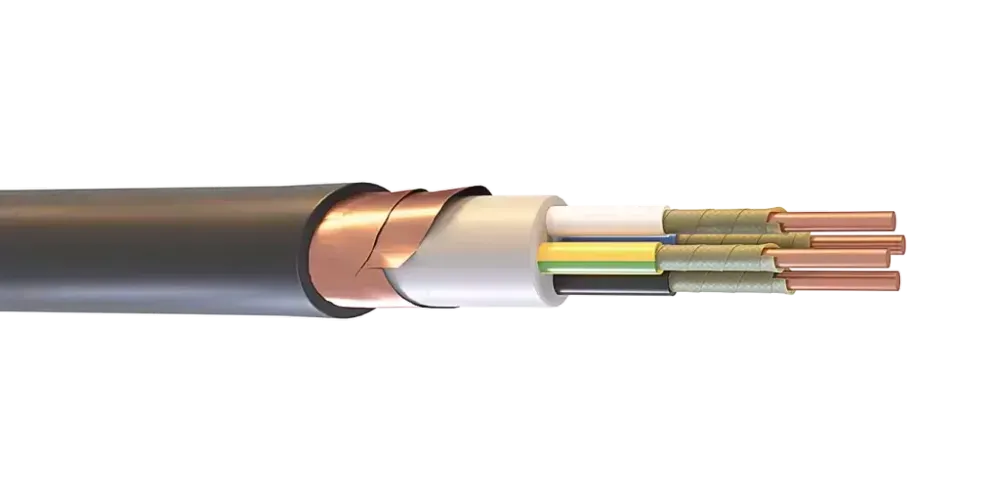

Расшифровка кабеля ППГЭнг(A)-HF: П - Изоляция из безгалогенной композиции на основе полиолефинов П - Оболочка из безгалогенной композиции на основе полиолефинов Г - Отсутствие защитных покровов Э - Экран из медных лент нг(A) - не распространяет горение при групповой прокладке по категории А HF - не выделяет коррозионно-активных газообразных продуктов при горении и тлении Элементы конструкции кабеля ППГЭнг(A)-HF: Токопроводящая жила - медная одно- или многопроволочная соответствует классу 1или 2 по ГОСТ 22483.Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил синего цвета. Изоляция жил заземления имеет двухцветную (зелено-желтую) расцветку.Скрутка - изолированные жилы скручены в сердечник.Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.Экран - в зависимости от производителя/нормативного документа (ГОСТ, ТУ и пр.) может быть выполнен из медных проволок и спирально наложенной медной ленты; оплетки из медных проволок; алюминиевых или медных лент (фольги).Наружная оболочка – из полимерной композиции, не содержащей галогенов. Область применения кабеля ППГЭнг(A)-HF: Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 50 Гц, в том числе для эксплуатации в системах АС вне гермозоны.Кабели применяются для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.Кабели предназначены для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.Кабели марок предназначены для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.Кабели предназначены для кабельных линий цепей питания и контроля электрооборудования атомных станций (АС), электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений. Технические характеристики кабеля ППГЭнг(A)-HF: Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.1.2.1Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.Диапазон температур эксплуатации от -50°С до 50°С.Относительная влажность воздуха при температуре 35°С до 98 %.Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.Минимальный радиус изгиба кабелей при прокладке:- одножильные - 10 наружных диаметров кабеля;- многожильные - 7,5 наружных диаметров кабеля.Кабели не распространяют горение при групповой прокладке по категории А.Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.Допустимая температура нагрева жил при токах короткого замыкания (вторе значение для кабелей с токопроводящими жилами сечением более 300 мм²) - не более 160/140°С.Продолжительность короткого замыкания не должна превышать - 5 с.Допустимая температура нагрева жил кабелей в режиме перегрузки - не более 90°С.Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350°С.Строительную длину устанавливают при заказе.Срок службы кабелей - не менее 30 лет при соблюдении потребителем условий транспортировки, хранения.Гарантийный срок службы - 5 лет.Срок хранения:- на открытых площадках - не более 2 лет;- под навесом - не более 5 лет;
