Кабель ПвБВнг(A)-LS 3x120/16-6

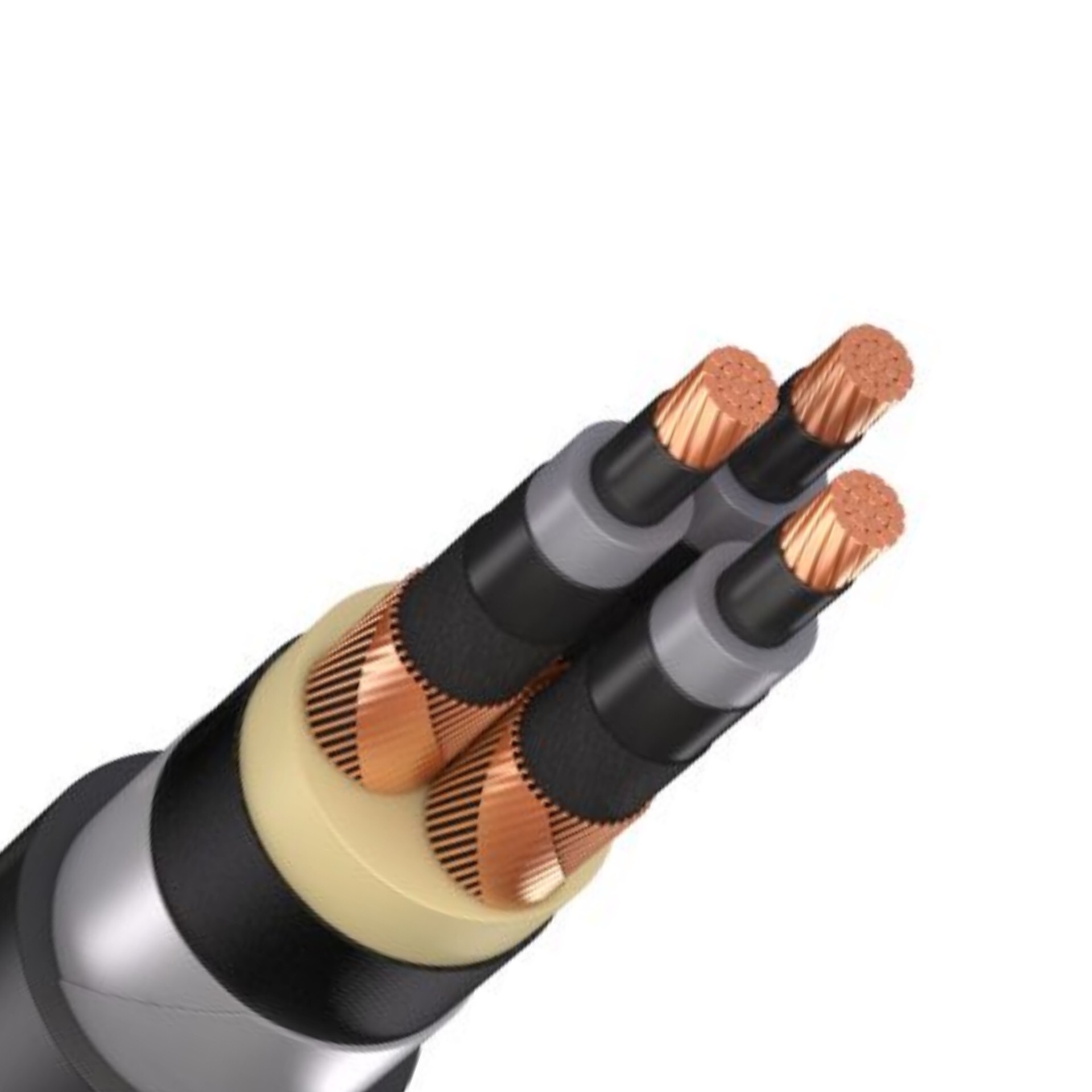

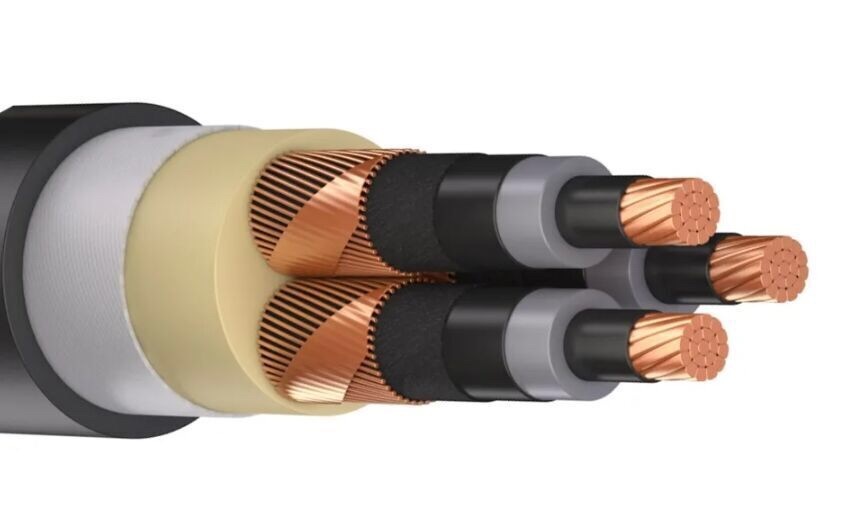

Расшифровка кабеля ПвБВнг(A)-LS Пв - Изоляция жил из сшитого полиэтилена Б - Броня из двух стальных оцинкованных лент В - Оболочка из поливинилхлоридного пластиката пониженной пожарной опасности нг(A) - не распространяет горение при групповой прокладке по категории А LS - низкие показатели дымо и газовыделения Элементы конструкции Кабель ПвБВнг(A)-LS: Токопроводящая жила – медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.Изоляция - из пероксидносшиваемого полиэтилена.Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.Комбинированный экран - в виде слоя, наложенного обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты и повива из медных проволок, поверх которых спирально наложена медная лента.Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности.Межфазное заполнение - из поливинилхлоридного пластиката пониженной пожароопасности.Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности. Область применения Кабель ПвБВнг(A)-LS: Кабели предназначены для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 6, 10, 20, 35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.Кабели применяются для групповой прокладки в кабельных сооружениях, помещениях при отсутствии растягивающих усилий в процессе эксплуатации.Кабели предназначены для прокладки на трассах без ограничения разности уровней. Технические характеристики Кабель ПвБВнг(A)-LS: Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.Диапазон температур при эксплуатации - 50°С до 50°С.Относительная влажность воздуха при температуре до 35°С до 98%.Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 15°С.Минимальный радиус изгиба кабелей при прокладке - не менее 10 наружных диаметров.Кабели не распространяют горение при групповой прокладке.Класс пожарной опасности по ГОСТ 31565-2012 - П1б.8.2.2.2.Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50 %.Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90°С.Допустимый нагрев жилы кабеля в режиме перегрузки не более 130°С.Предельнодопустимая температура жилы кабеля при коротком замыкании не более 250°С.Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350°С.Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400°С.Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.Строительную длину устанавливают при заказе.Срок службы кабеля - не менее 30 лет.Гарантийный срок эксплуатации - 5 лет.
