Кабель ПвПуг 1x120/50-10

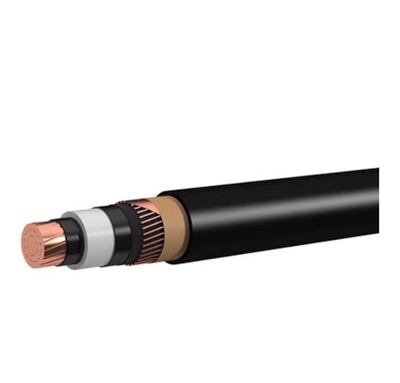

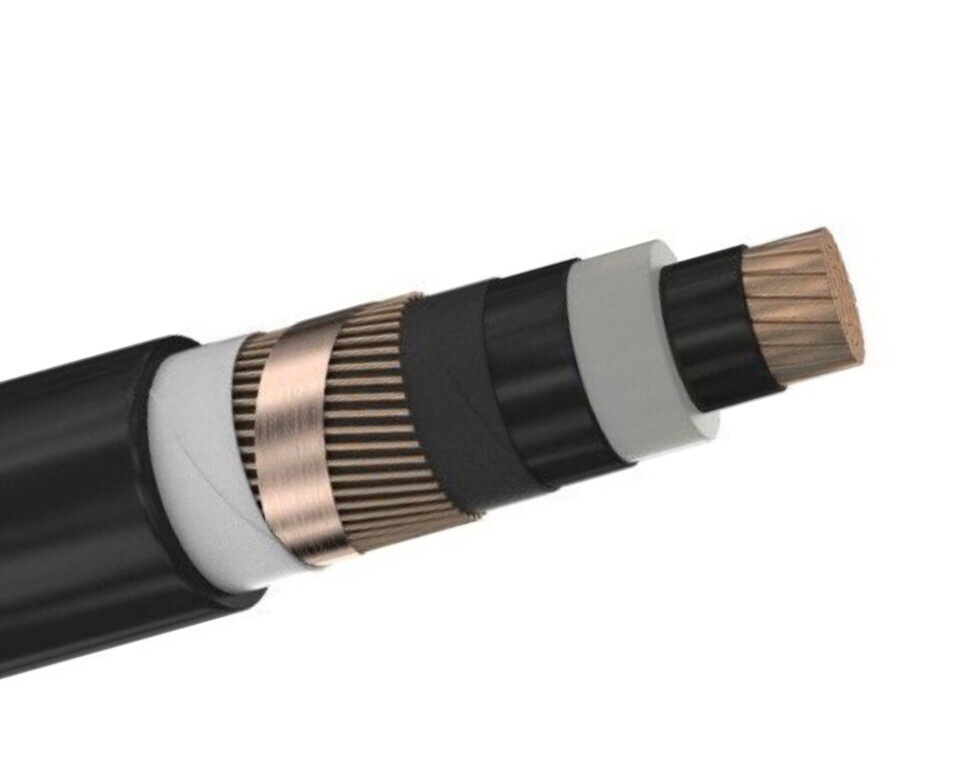

Расшифровка кабеля ПвПуг Пв - Изоляция жил из сшитого полиэтилена Пу - Усиленная оболочка из полиэтилена г - Герметизация водоблокирующими лентами Элементы конструкции Кабель ПвПуг: 1. Токопроводящая жила: круглая многопроволочная уплотненная из меди или алюминия, соответствующая классу 2 по ГОСТ 22483-77,2. Экран по жиле: из экструдированной электропроводящей пероксидосшитой композиции полиэтилена,3. Изоляция: из пероксидносшитого полиэтилена,4. Экран по изоляции: наложен поверх изоляции из экструдированной электропроводящей сшитой полиэтиленовой композиции,5. Комбинированный экран:5.1. слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты,5.2. навив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента не менее 0,1 мм. Минимальная ширина ленты 8 мм.6. Разделительный слой: из водоблокирующей ленты,7. Оболочка: из полиэтилена.Трехжильные кабели6. Скрутка: экранированные медны- ми проволоками круглые токопрово- дящие жилы скручены в сердечник вокруг жгута из невулканизирован- ной резины или ПВХ пластиката,7. Межфазное заполнение: из ме- лонаполненной невулканизирован- ной резиновой смеси или высокона- полненного поливинилхлоридного пластиката8. Оболочка: из полиэтилена, для ПвПуг, АП вПуг – твердость полиэтилена не менее 55 Нд Применение Кабель ПвПуг: для прокладки в грунтах повышенной влажности, в сырых и частично затапливаемых помещениях, в кабельных коллекторах если кабель защищен от механических повреждений, для прокладки по трассам сложной конфигурации (для марок ПвПуг и АПвПуг).Класс пожарной опасности по клас сификации НП Б 248-97 02.7.1.3. По требованию заказчика три одно жильных кабеля могут быть скруче ны с шагом скрутки не более 18 Dc, где Dc- диаметр по скрутке, равный 2,15Dн, где Dн – расчетный наружный диаметр одножильного кабеля. Расчетная масса кабеля, скрученного из трех одножильных кабелей, равна 3,01М, где М – масса одножильного кабеля по таблице.
