Кабель СБ 3х120-10

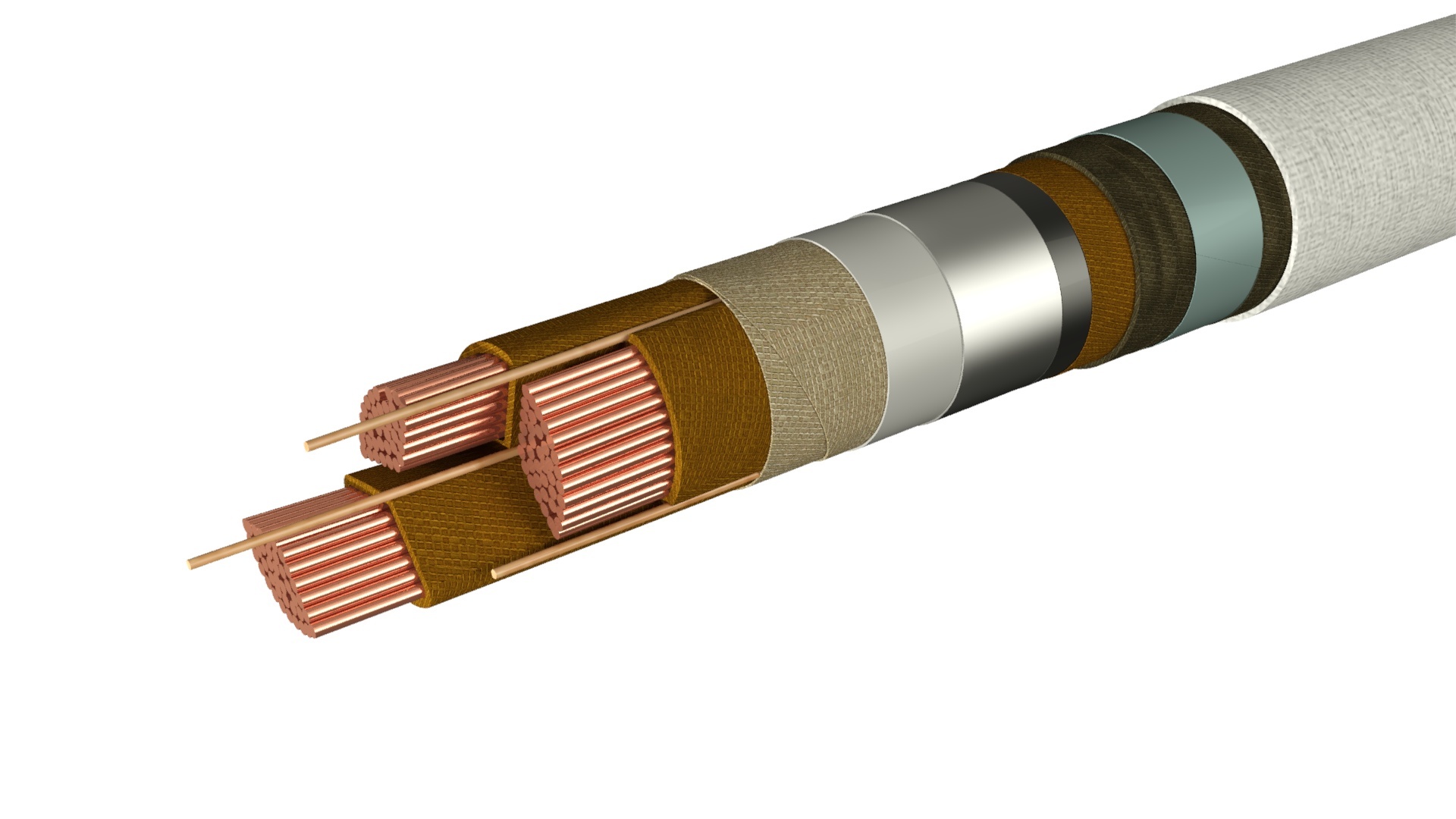

Расшифровка кабеля СБ: С - Свинцовая оболочка Б - Броня из двух стальных лент Элементы конструкции кабеля СБ: 1. Жила однопроволочная или многопроволочная, медная или алюминиевая 2. Пропитанная бумажная изоляция фазная 3. Пропитанная бумажная изоляция поясная 4. Свинцовая оболочка 5. Подушка 6. Броня из стальных лент или проволок (Кл) 7. Наружный покров Область применения кабеля СБ: Для передачи и распределения электрической энергии в стационарных установках в электрических сетях на переменное напряжение 1,6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока. Вид климатического исполнения УХЛ 1, 5 и Т 1, 5, включая прокладку в почве. Условия эксплуатации кабеля СБ: Кабели силовые с пропитанной бумажной изоляцией: СБ - прокладка в земле (траншеях) с низкой и средней коррозионнной активностью. Технические и эксплутационные характеристики кабеля СБ: Рабочее напряжение 1, 6, 10 кВ Температура окружающей среды при эксплуатации от -50°С до +50°С Относительная влажность воздуха (при температуре до +35°С) до 98% Минимальная температура прокладки кабеля без предварительного подогрева 0°С Предельная длительно допустимая рабочая t° жил: - для кабелей 1 кВ +80°С - для кабелей 6 - 10 кВ +70°С Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) +90°С Максимальная температура нагрева жил при коротком замыкании +200°С Минимальный радиус изгиба при прокладке: - одножильного кабеля 25 диаметров кабеля - многожильного кабеля 15 диаметров кабеля
