Кабель СБЗПу 48х0,8

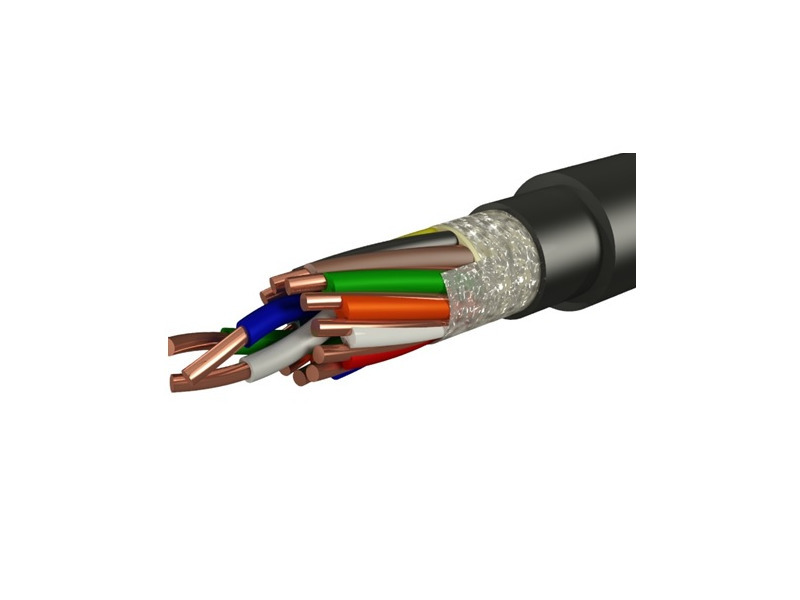

Расшифровка кабеля СБЗПу: СБ - Сигнально-блокировочный З - Гидрофобное заполнение Пу - Изоляция жил из полиэтилена усиленного, увеличенной толщины Элементы конструкции кабеля СБЗПу: 1. Токопроводящая жила из медной мягкой круглой проволоки номинальным диаметром 0.9 или 1 мм.2. Изоляция из полиэтилена .3. Скрученная пара в кабелях парной скрутки.4. Сердечник - одиночные жилы или пары скручены в сердечник.5. Заполнение - гидрофобный заполнитель.6. Поясная изоляция - лента полиэтилентерефталатная.7. Экран - алюминиевая лента (по согласию с заказчиком), под экраном проложена медная контактная проволока номинальным диаметром 0.4 - 0.6 мм.8. Оболочка из полиэтилена толщиной 3.0 или 3,5мм. Применение кабеля СБЗПу: Кабели марки кабеля СБЗПу предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока, для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в условиях повышенной влажности. Технические характеристики кабеля СБЗПу: - Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5- Диапазон температур эксплуатации: от -50 до +60°С- Относительная влажность воздуха при температуре до +35°С: до 98%- Прокладка производится при температуре воздуха: от -15°С до +60°С- Кабели должны быть защищены от прямого солнечного излучения.- Радиус изгиба кабелей при прокладке и монтаже: не менее 7 максимальных наружных диаметров кабеля- Электрическое сопротивление ТПЖ постоянному току при температуре +20°С с диаметром жил 0.9 мм: не более 28,8 Ом/км- Электрическое сопротивление изоляции ТПЖ постоянному току при тем-ре + 20°С для кабелей с гидрофобным заполнением сердечника: не менее 4000 МОм*км- Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин: 2500 В- Рабочая емкость при переменном токе частотой 800 или 1000 Гц:пар кабелей парной скрутки: не более 100 нФ/кмжил кабелей с одиночными жилами: не более 150 нФ/км- Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при температуре +20°С с диаметром жил: 0.9 мм - не более 1.04 дБ/км- Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки при переменном токе частотой 800 Гц на длине 300 м:для 100% значений - не менее 60 дБдля 80% значений - не менее 62 дБ- Относительное удлинение при разрыве оболочки: не менее 300%- Относительное удлинение при разрыве изоляции: не менее 300%- Прочность при растяжении оболочки: не менее 9 МПа- Прочность при растяжении изоляции: не менее 9 МПа- Строительную длину устанавливают при заказе- Гарантийный срок эксплуатации: 4.5 года с даты ввода кабелей в эксплуатацию- Срок службы кабелей кабеля СБЗПу - не менее 17 лет
