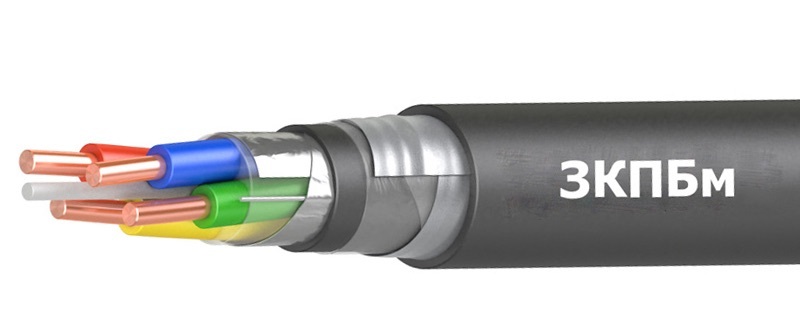

Кабель ЗКПБм (алюминиевый экран) 1х4х1,2

Расшифровка кабеля ЗКПБм З - Зоновый К - Кабель П - Оболочка из светостабилизированного полиэтилена Б - Броня из двух стальных лент м - С полиэтилентерефталантными лентами в сердечнике Элементы конструкции Кабель ЗКПБм: Жила - мягкая медная проволока Изоляция - изоляционный ПЭ высокого давления (ПВД) Кордель-заполнитель - выполнен из полиэтилена; вокруг корделя-заполнителя скручена звездная четверка из четырёх изолированных жил Заполнение - композиция из полиэтилена с бутилкаучуком, наложенная поверх звездной четверки Экран - спирально наложенные ленты из алюминиевой (ЗКПалюм) или отожженной медной (ЗКПмед.) фольги с пропущенной под ними медной лужёной проволокой Подслой - битум Оболочка - шланг из светостабилизированного ПВД Область применения Кабель ЗКПБм: для кабельных линий зоновой связи систем передачи К-60, используемых в диапазоне частот до 250 кГц при переменном напряжении дистанционного питания до 690 В / 50 Гц. Условия эксплуатации и монтажа Кабель ЗКПБм: рабочая температура - от -40 до +50 °С; минимальный срок службы в нормальных условиях эксплуатации - 20 лет; Прокладка - в кабельной канализации, трубах, блоках, по мостам и в грунтах при отсутствии механических воздействий и опасности повреждения грызунами (ЗКП(м), ЗКАШп(м)), непосредственно в грунтах всех категорий при угрозе повреждения грызунами и отсутствии мерзлотных деформаций и химической агрессивности к стальной броне (ЗКПБ(м), ЗКАБп(м)), а также через горные, судоходные и сплавные реки, заболоченные участки и в грунтах с мерзлотными деформациями (ЗКАКпШп(м)). Допускается механизированная прокладка. температура прокладки - не ниже -10 °С; величина монтажных изгибов - не менее 20 диаметров по оболочке Электрические характеристики Кабель ЗКПБм: электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом не более: 15,95; оми-ческая асимметрия жил в рабочей паре, Ом/км, не более: 0,21; сопротивление изоляции на 1 км длины при температуре 20 °С, МОм: не менее - 30000; рабочая емкость, нФ на 1 км длины: 36,9±8; переходное затухание на ближнем конце, дБ, не менее: 58,1; защищённость на дальнем конце, дБ, не менее: 66,7.
