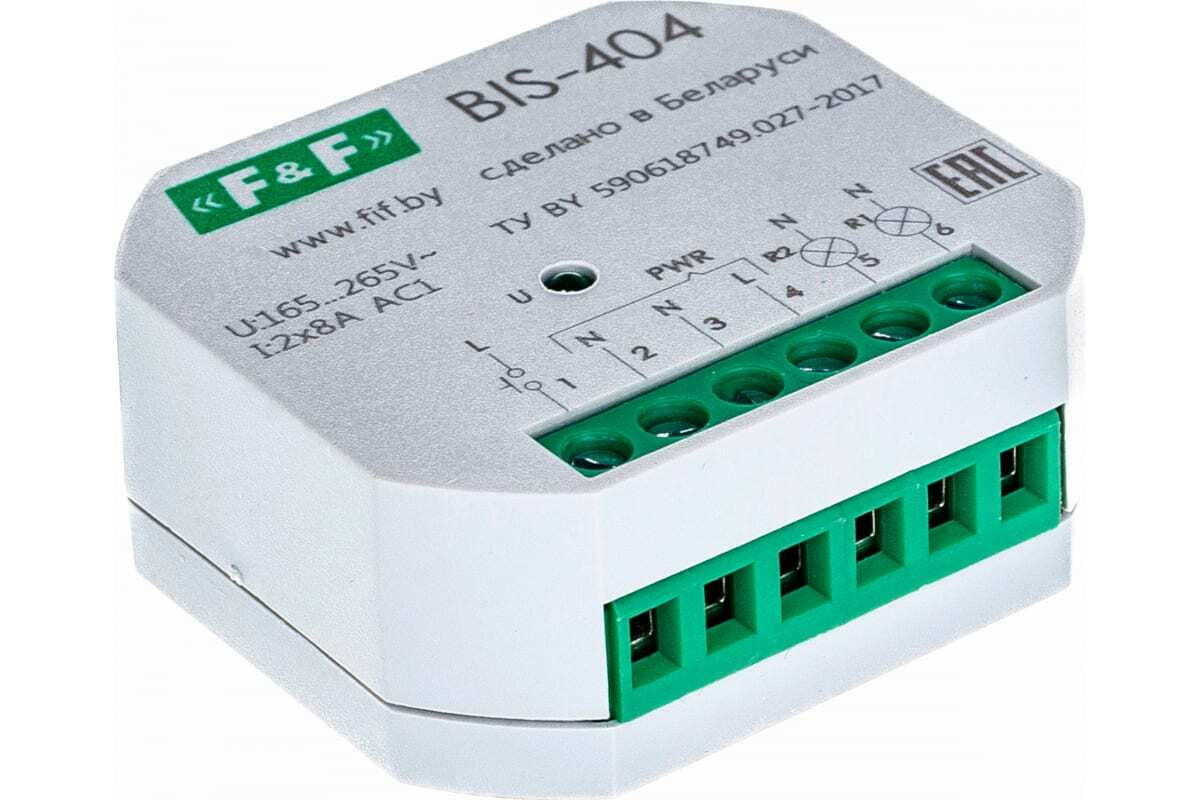

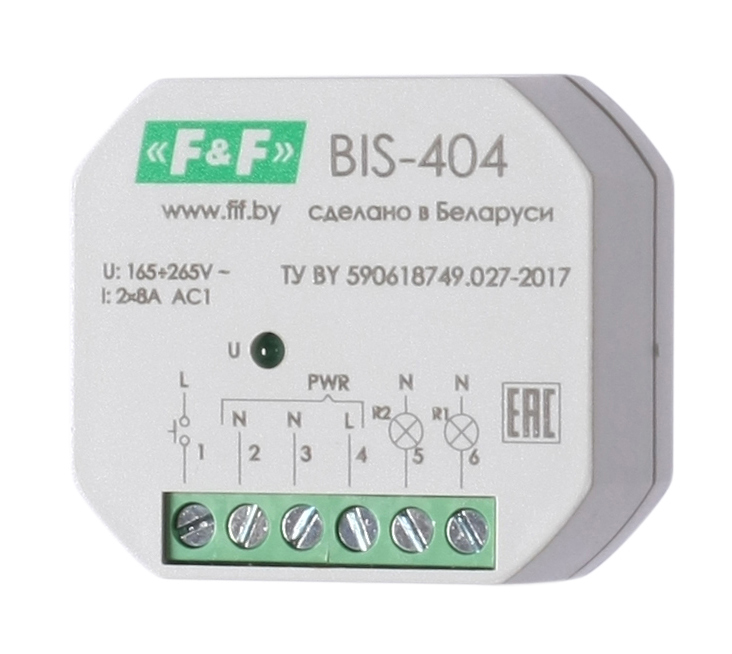

Реле импульсное BIS-404 230В 2х5А 2х1Z IP40 управление двумя нагрузками

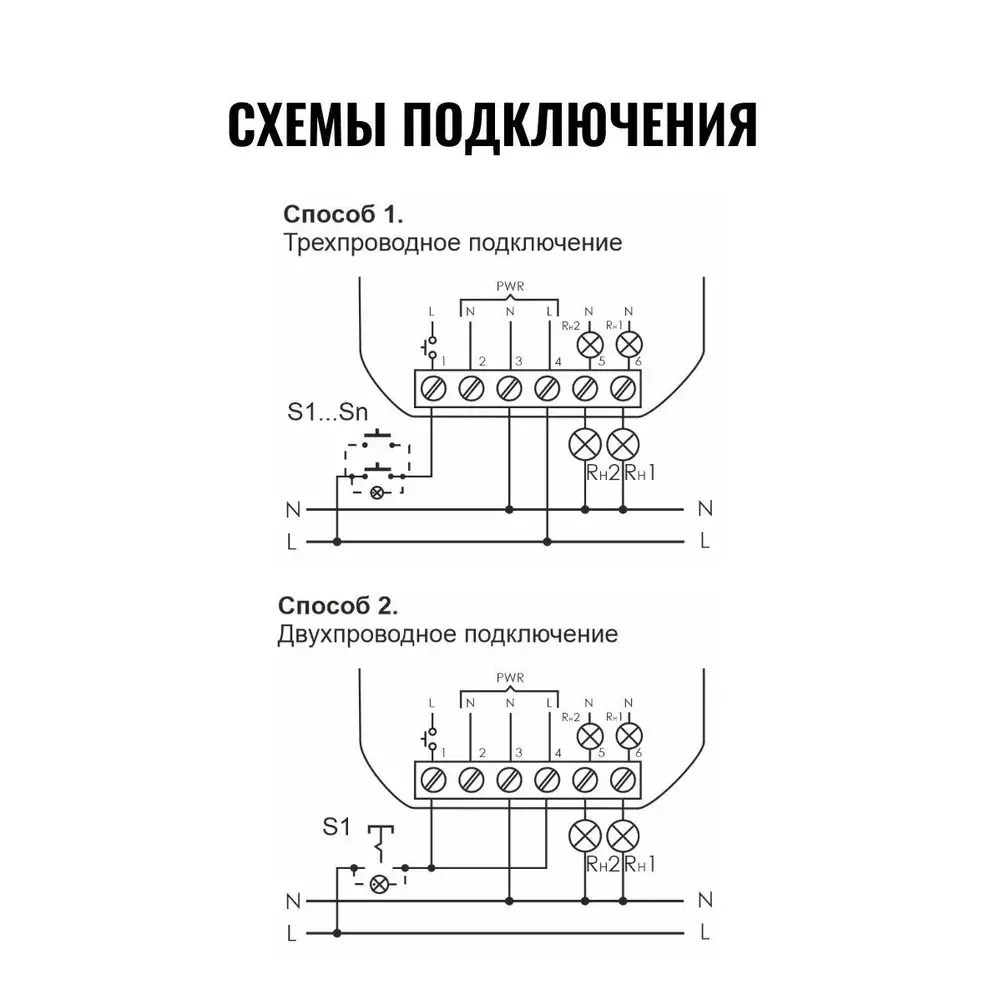

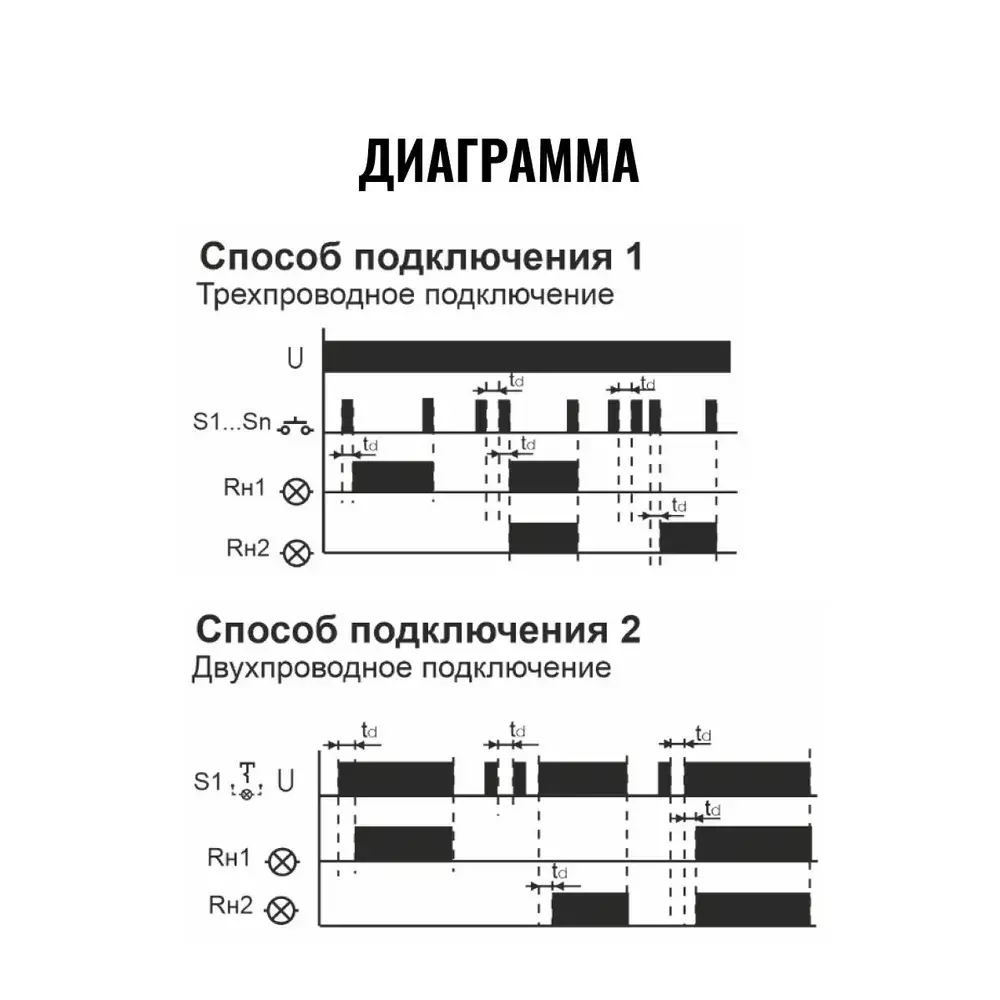

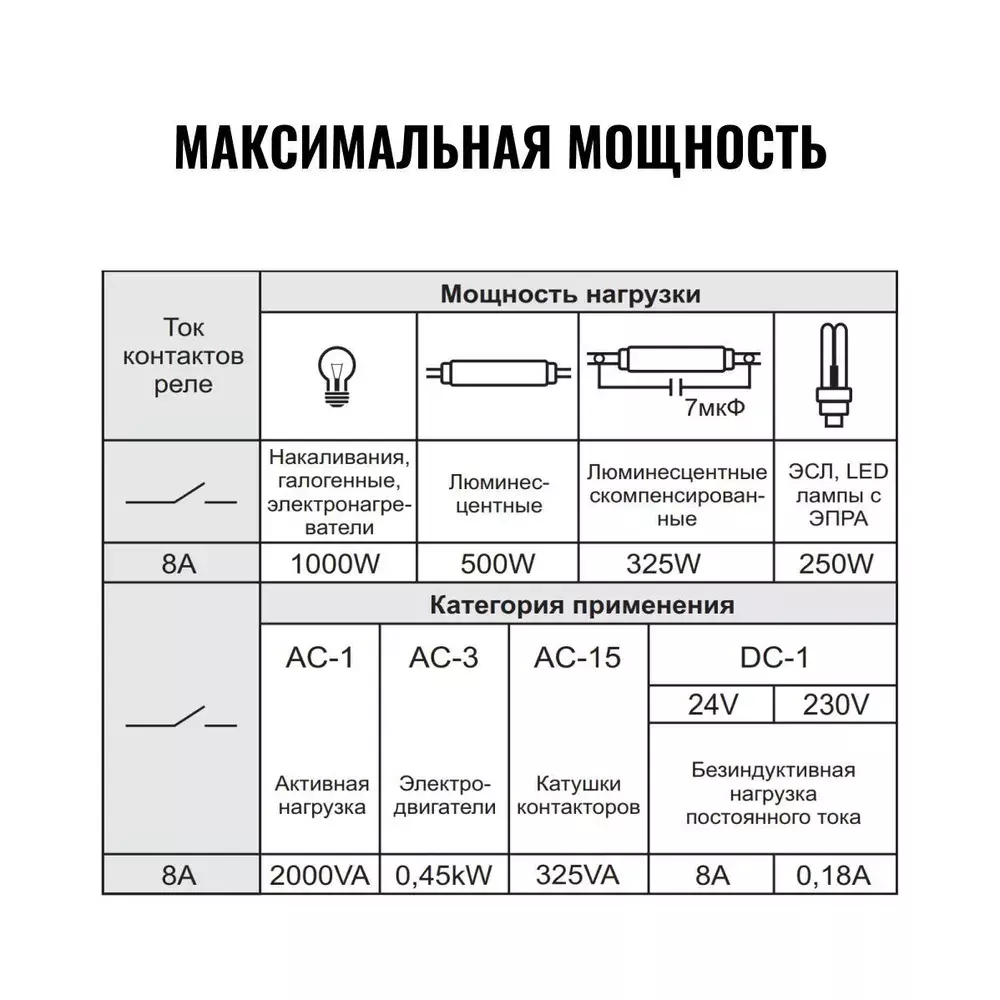

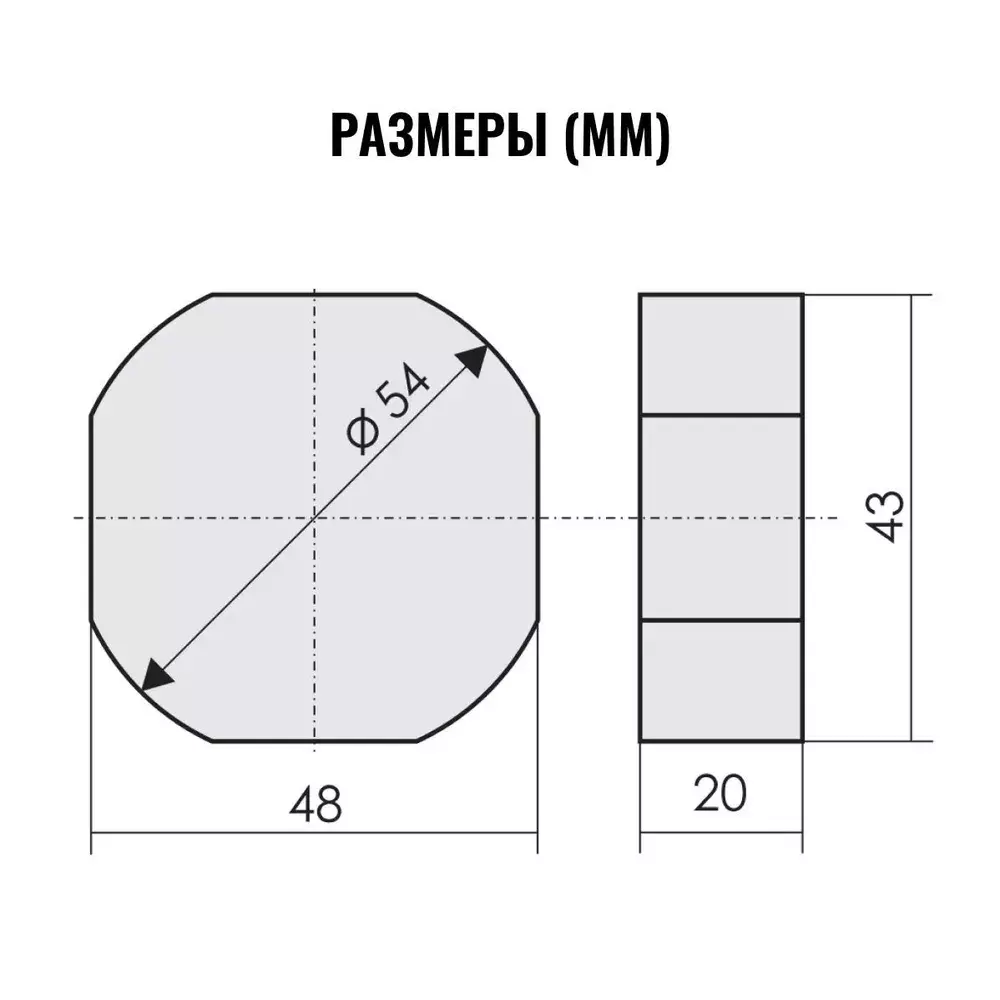

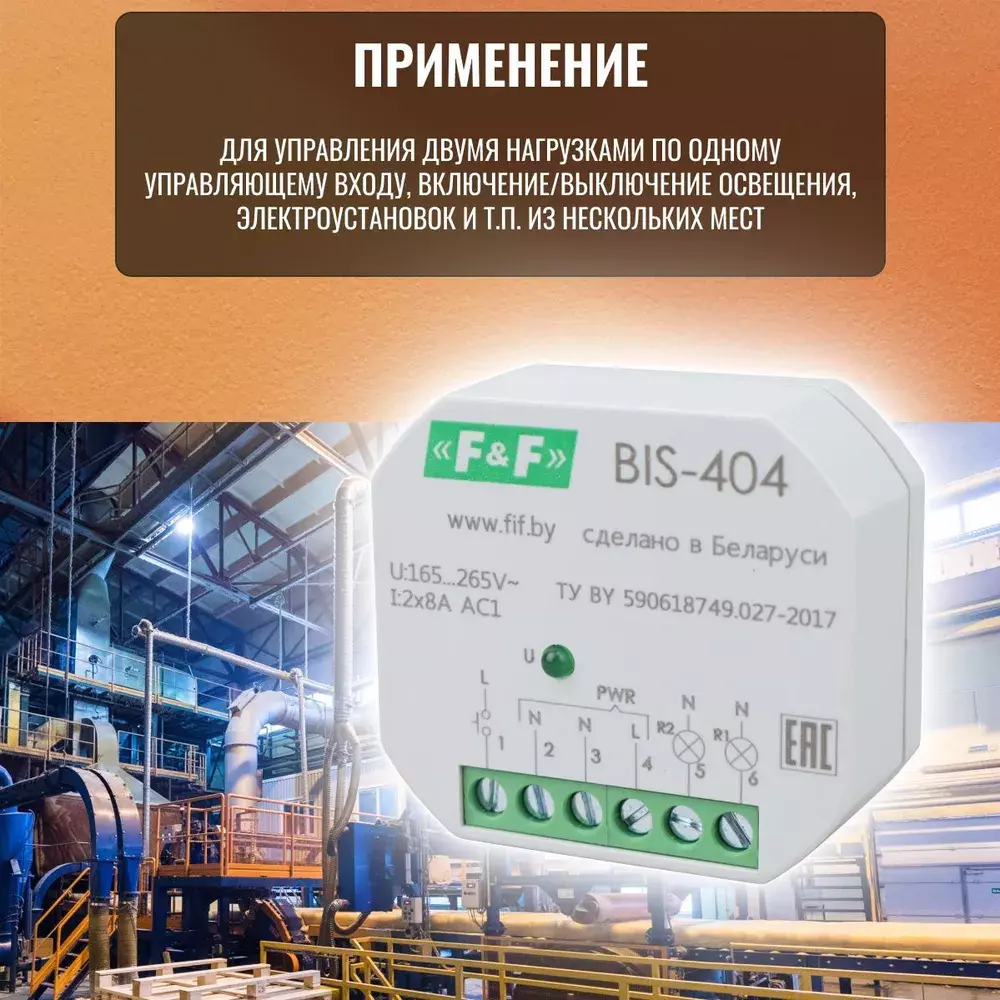

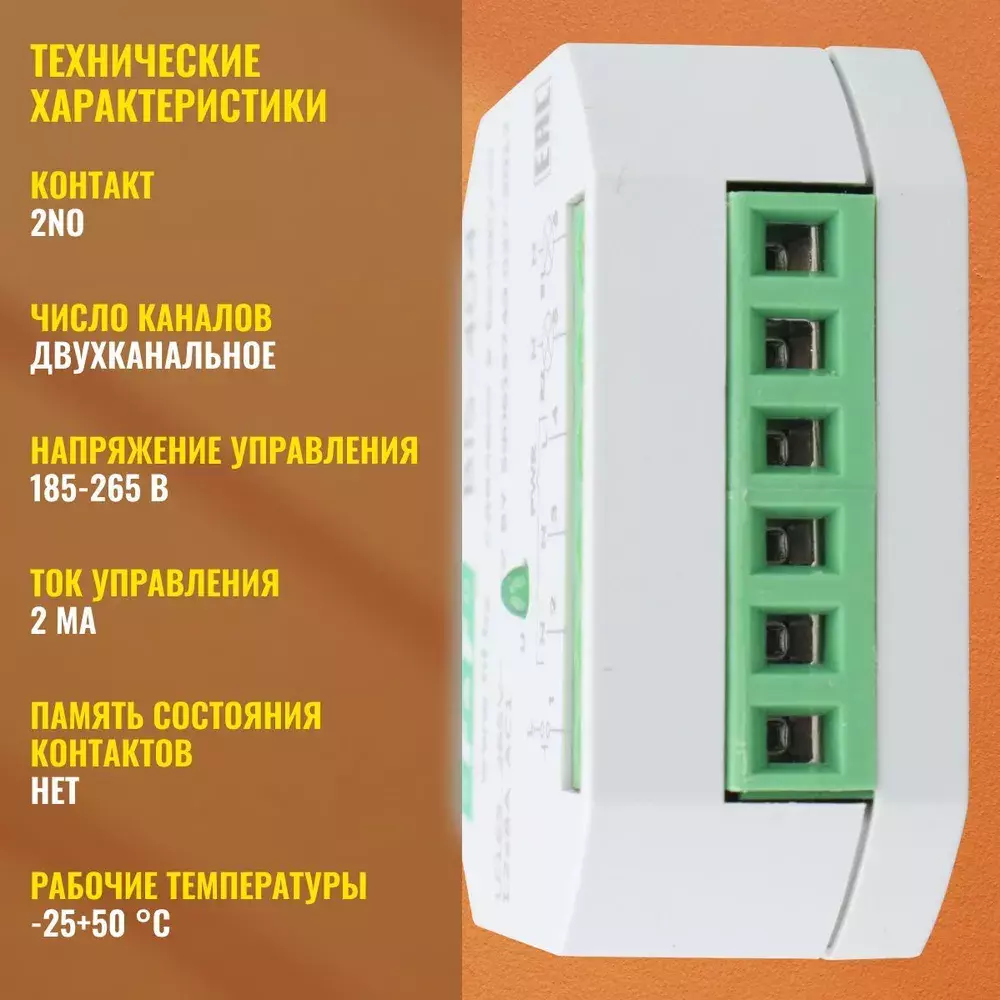

Отличительные особенности: Для управления 2 нагрузками. 2 способа управления Максимальный ток нагрузки 2х8 А. В монтажную коробку. Назначение Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест. В зависимости от способа подключения возможно управление реле выключателями кнопочного типа, либо с фиксацией (переключающим) выключателем. Особенности - два исполнительных реле; - нет памяти контактов; - возможно подключение выключателей кнопочного типа с подсветкой; - максимальный ток нагрузки 2х8 А. Область применения Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок. Принцип работы Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой, либо выключателем с фиксацией (переключающим). В зависимости от способа подключения входа управления реле, управление нагрузкой можно осуществить двумя способами. Способ 1 Схема с 3-х проводным подключением. На вход управления реле подключаются параллельно соединенные выключатели кнопочного типа. Кратковременное нажатие любого из выключателей включает нагрузку Rн1, повторное нажатие выключает нагрузку. Кратковременное двойное нажатие (с интервалом до 2 секунд) включит одновременно две нагрузки Rн1 и Rн2, повторное нажатие выключит две нагрузки. Кратковременное тройное нажатие (с интервалом до 2 секунд) включит нагрузку Rн2, повторное нажатие выключит нагрузку. Способ 2 Применяется там, где имеется 2-х проводная линия питания и нет возможности прокладки дополнительного провода (сделана проводка под одноклавишный фиксированный (переключающий) выключатель, а надо управлять люстрой с 2-мя группами ламп и т. п.). При этом заменять одноклавишный выключатель не требуется. Управление включением нагрузки Rн1 в три цикла: Цикл первый - кратковременно, продолжительностью не более 1 секунды, включить и выключить выключатель. Цикл второй – через время не более 1 секунды снова включить выключатель оставить во включенном состоянии, нагрузка Rн1 включена. Цикл третий – выключить нагрузку Rн1 переводом выключателя в выключенное положение. Включение нагрузки Rн2 осуществляется аналогичным способом в три цикла, за исключением: в первом цикле необходимо два раза с интервалом не более 1 секунды включить и выключить выключатель. Включение нагрузки Rн1 и Rн2 так же осуществляется в три цикла, за исключением: в первом цикле необходимо три раза с интервалом не более 1 секунды включить и выключить выключатель.
