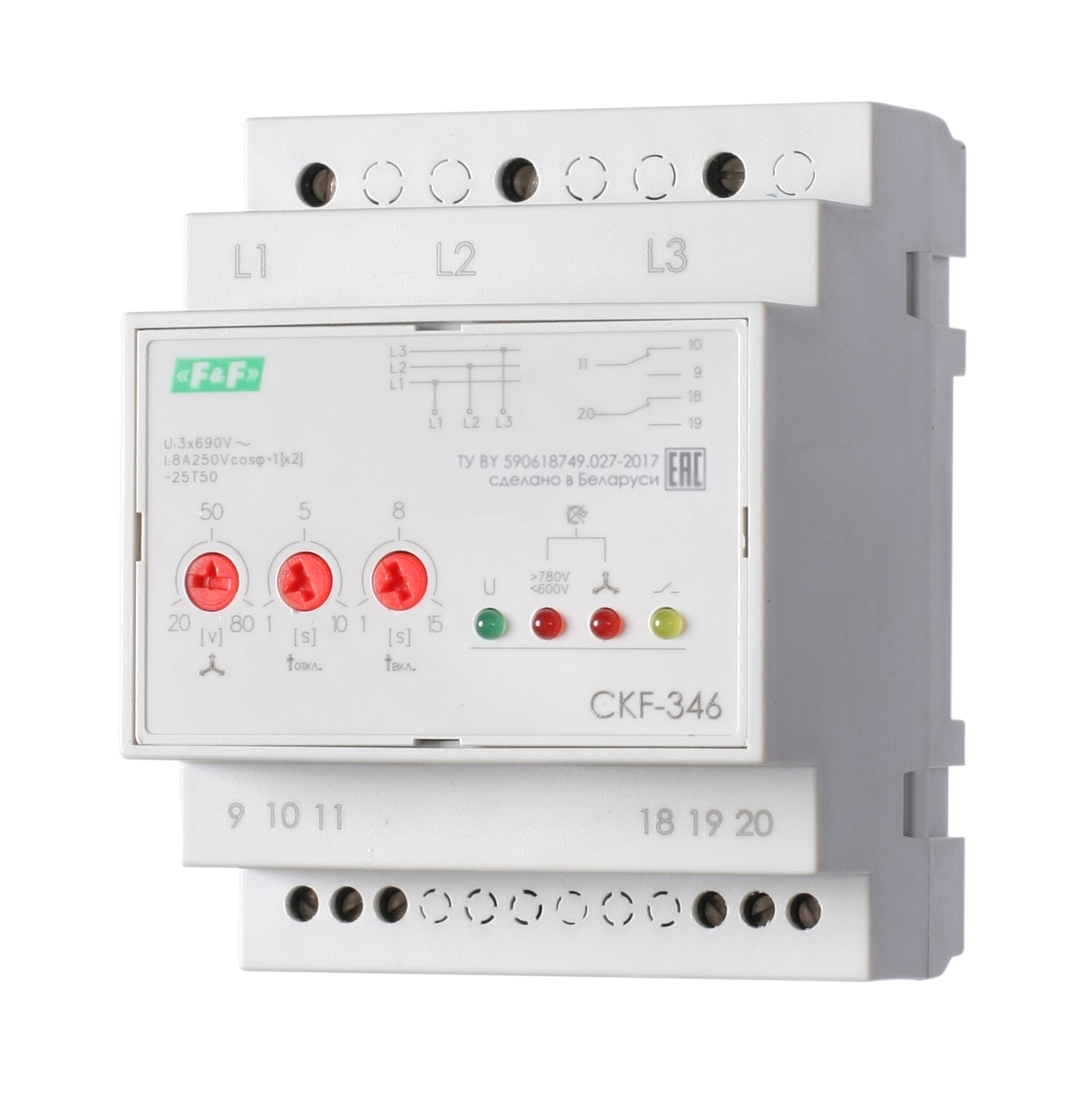

Реле контроля фаз для сетей с изолированной нейтралью CKF-346 3х680В 2х8А 1х2P IP20

Отличительные особенности: Напряжение 3х690 В, асимметрия регулируемая 20-80 В, контроль чередования фаз, контроль напряжения, контакт 2NO/NC. Назначение Реле контроля фаз CKF-346 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: - отсутствия хотя бы одной из фаз; - асимметрии напряжения; - повышения напряжения более 780 В; - снижения напряжения менее 600 В; - нарушения чередования фаз. Особенности 1. Контроль наличия фаз. 2. Контроль асимметрии между фазами. 3. Контроль верхнего значения напряжения. 4. Контроль нижнего значения напряжения. 5. Контроль чередования фаз. Область применения Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле 9-11, 19-20 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
