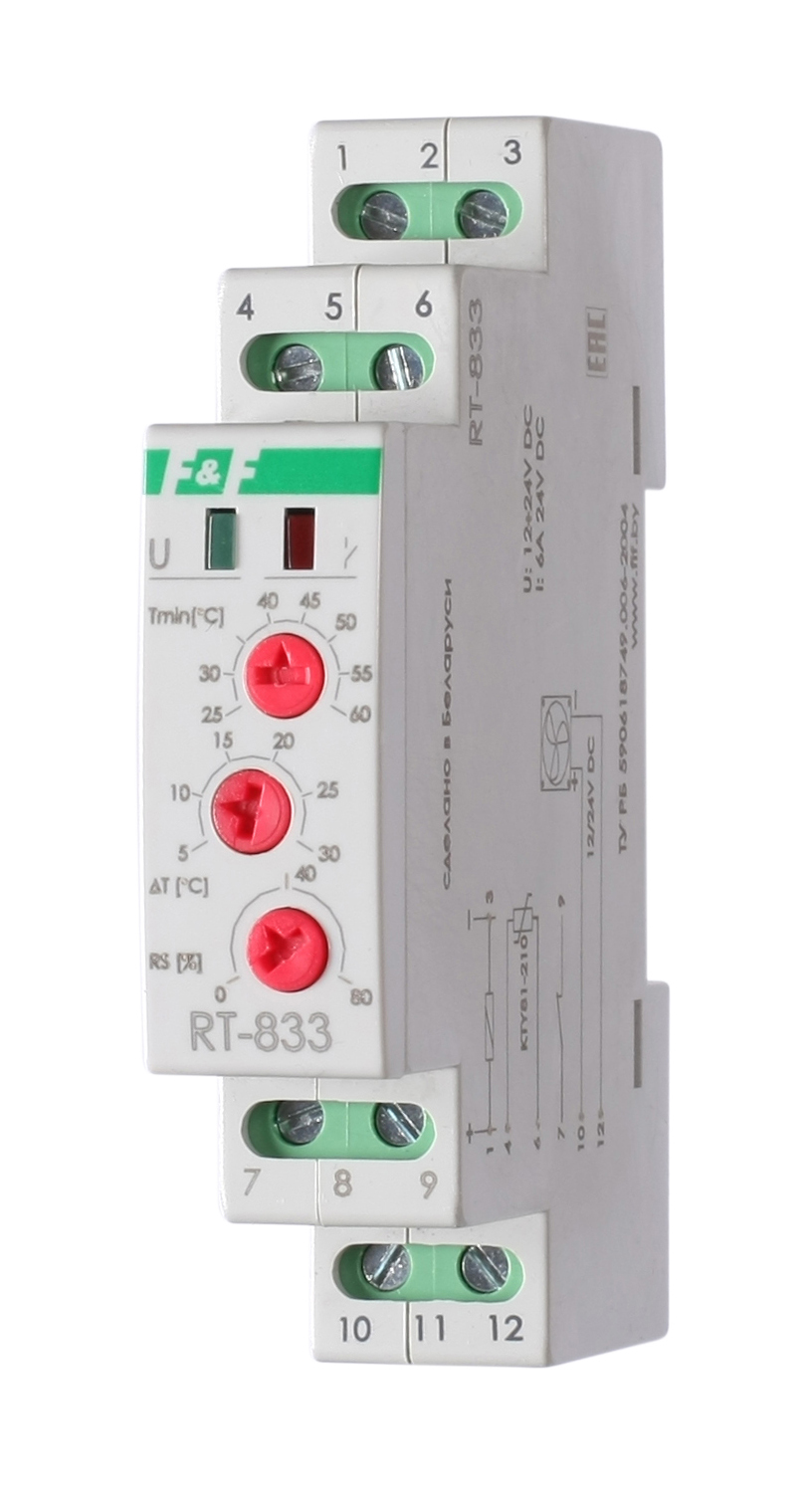

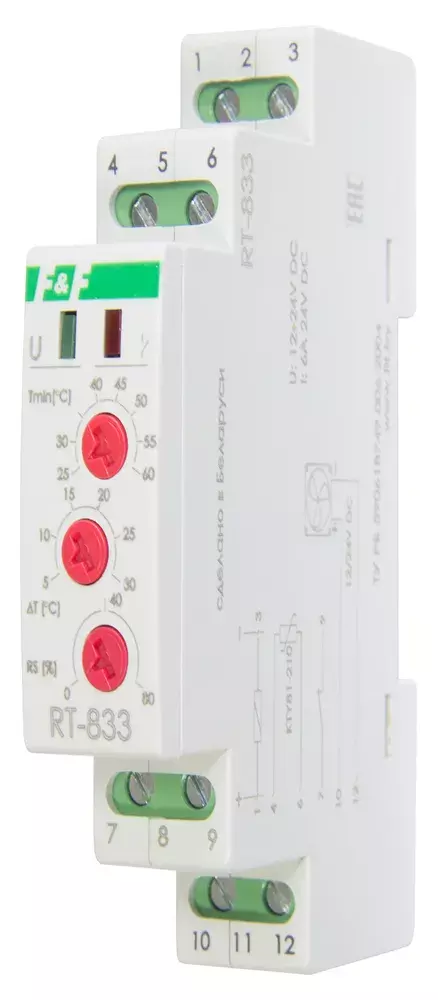

Реле контроля температуры RT-833 12-24В DC 8А 1 NO/NC IP20 (для управления скоростью вращения вентилятора; от +25 до +60град.C выносн. датчик)

Отличительные особенности: Напряжение питания 12-24 В AC/DC, Диапазон от +25 до +65 гр., Гистерезис 5-30 гр., Контакт 1NO/NC, Максимальный ток 8 А (6 А). Возможность управления двумя нагрузками. Назначение Предназначен для контроля и поддержания заданного температурного режима по сигналам от выносного датчика температуры в распределительных щитах (аналогичных системах) путем включения/выключения и управления скоростью вращения вентилятора. Область применения Применяется в системах, требующих постоянный контроль температуры, поддержание теплового режима на объекте в заданном диапазоне. Особенности - диапазон регулируемых температур от +25 до +60 °С; - выносной датчик температуры RT (тип чувствительного элемента KTY81/210), поставляется в комплекте; - регулируемый гистерезис температуры +5…+30 °С; - напряжение питания 12…24 В DC; - управление оборотами вращения вентилятора с рабочим напряжением 12…24 В DC, ток потребления < 6 A; - дополнительная контактная группа для подключения аварийной сигнализации, ток нагрузки 10 А. Принцип работы Регулятор температуры измеряет температуру выносным датчиком температуры и включает/выключает вентилятор, обороты вращения которого пропорциональны измеряемой температуре в пределах заданного температурного диапазона. При температуре в зоне температурного контроля, равном выбранному значению, коллекторный выход транзистора терморегулятора управляет работой вентилятора на минимальных оборотах. При увеличении температуры на величину установки гистерезиса обороты вентилятора увеличиваются в интервале от 0 до 80% от максимальной скорости вращения вентилятора, пропорционально росту температуры. При достижении температуры, равной сумме выбранного значения температуры и достигнутого значения гистерезиса, обороты вращения вентилятора охлаждения равны 100%. При превышении и дальнейшем росте температуры (сумма температуры контроля и гистерезиса) в течение более трех минут осуществляется включение контактной группы реле аварийной сигнализации (гальванически развязана, ток контакта 10 А). При снижении температурного режима на величину ниже установленной на терморегуляторе, регулятор температуры отключает вентилятор охлаждения.
