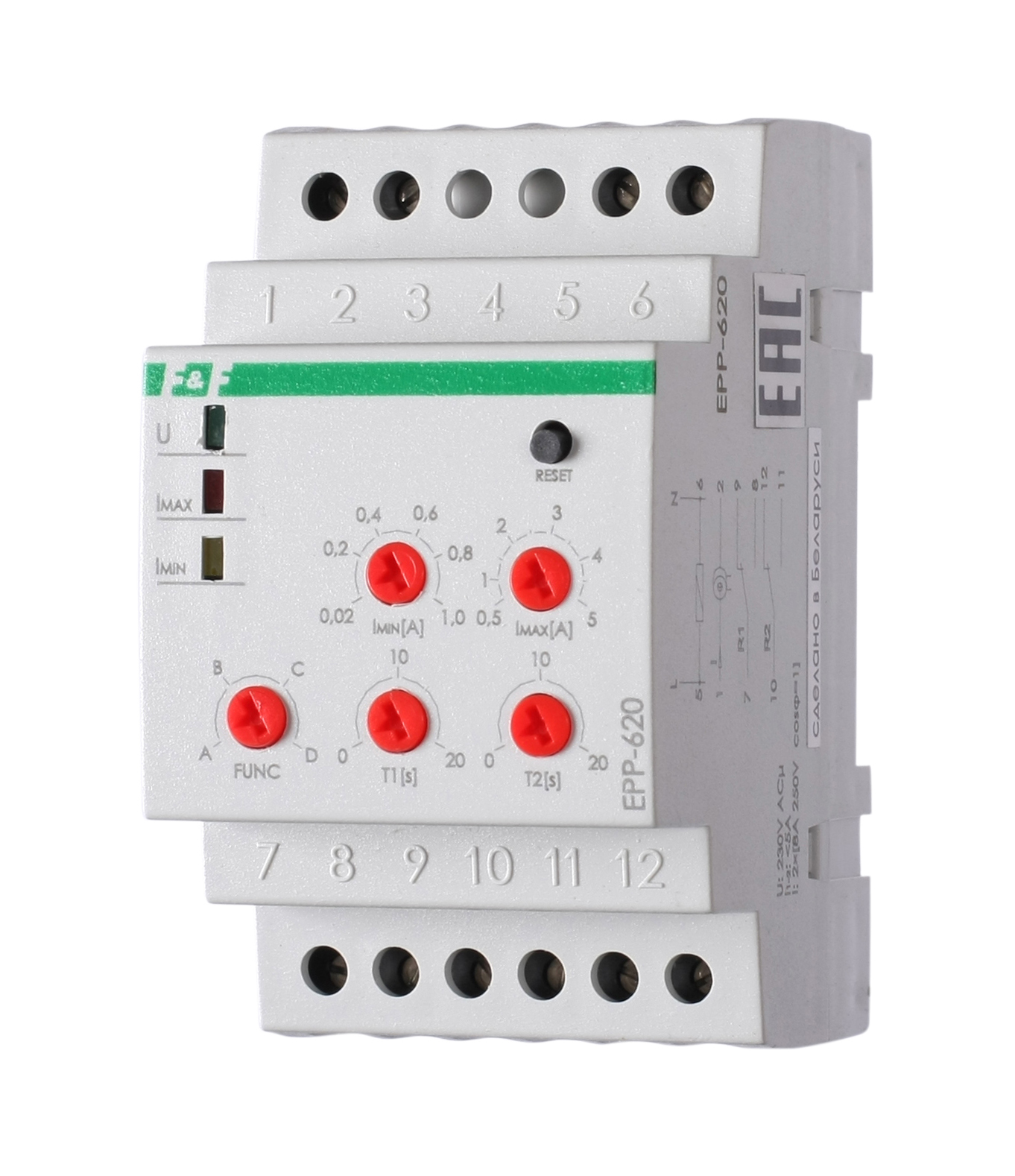

Реле контроля тока EPP-620 многофункциональное двухпороговое (диапазон измер-я тока 0.02-5A) 230В AC 2х16А 2х1P IP20

Отличительные особенности: Напряжение питания 24-240 В AC/DC, 4-функциональное, с регулируемым верхним и нижним порогом срабатывания, с внешними трансформаторами при токе более 5 А Назначение Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения цепей и источников питания при превышении установленного значения потребляемого тока. Особенности - напряжение питания 24…264 В, AC/DC; - 4 функции, регулируемый порог нижнего IMIN и верхнего IMАХ порогов срабатывания; - диапазон контролируемых переменных токов 0,02…5 А, при использовании внешнего трансформатора тока >5 A; - регулируемая задержка включения 0,1…20 секунд 2-х независимых исполнительных реле; - контакт 2NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания; - максимальный коммутируемый ток нагрузки 2x8 АС-1. Область применения Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания. Принцип действия Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного, либо внешнего (при токе >5А) трансформатора тока. В зависимости от выбранной функции контроля тока (A, B, C, D) по установленным параметрами нижнего IMIN и верхнего IMАХ порогов срабатывания управляет контактами двух независимых реле К1 и К2 (настраиваемая задержка включения в интервале 0,1…20 секунд). При снижении тока относительно нижнего IMIN или верхнего IMАХ порогов срабатывания на величину гистерезиса (10% от установленного контролируемого значения), с задержкой отключения в 0,5 секунд контакты реле К1 и К2 переключатся согласно выбранной функции работы. На лицевой панели реле тока кнопка «RESET» управляет работой реле К1 и К2. При выборе функции «C» нажатие кнопки «RESET» снимет блокировку реле К1, блокирующегося при превышении порога срабатывания тока IMАХ. При выборе функции «D» нажатие кнопки «RESET» снимет блокировку реле К1 только в случае, если Iнагр. > IMIN, а блокировку реле К2 только в случае Iнагр. < IMАХ. При выборе функции «А» и «В» кнопка «RESET» блокируется. Светодиоды IMIN или IMАХ на лицевой панели реле тока сигнализируют о величине тока ниже IMIN или выше IMАХ от выбранного порога контроля.
