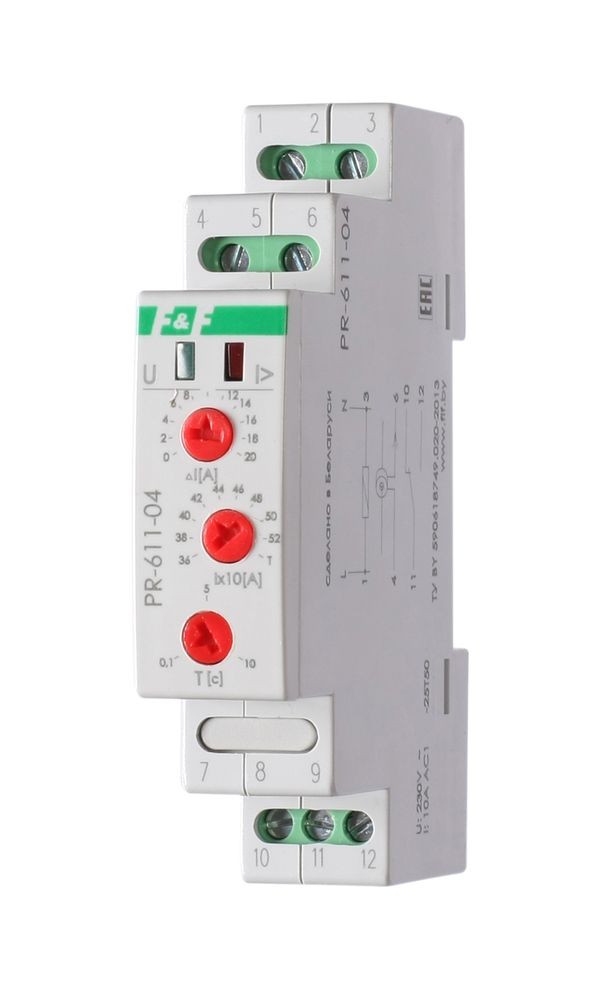

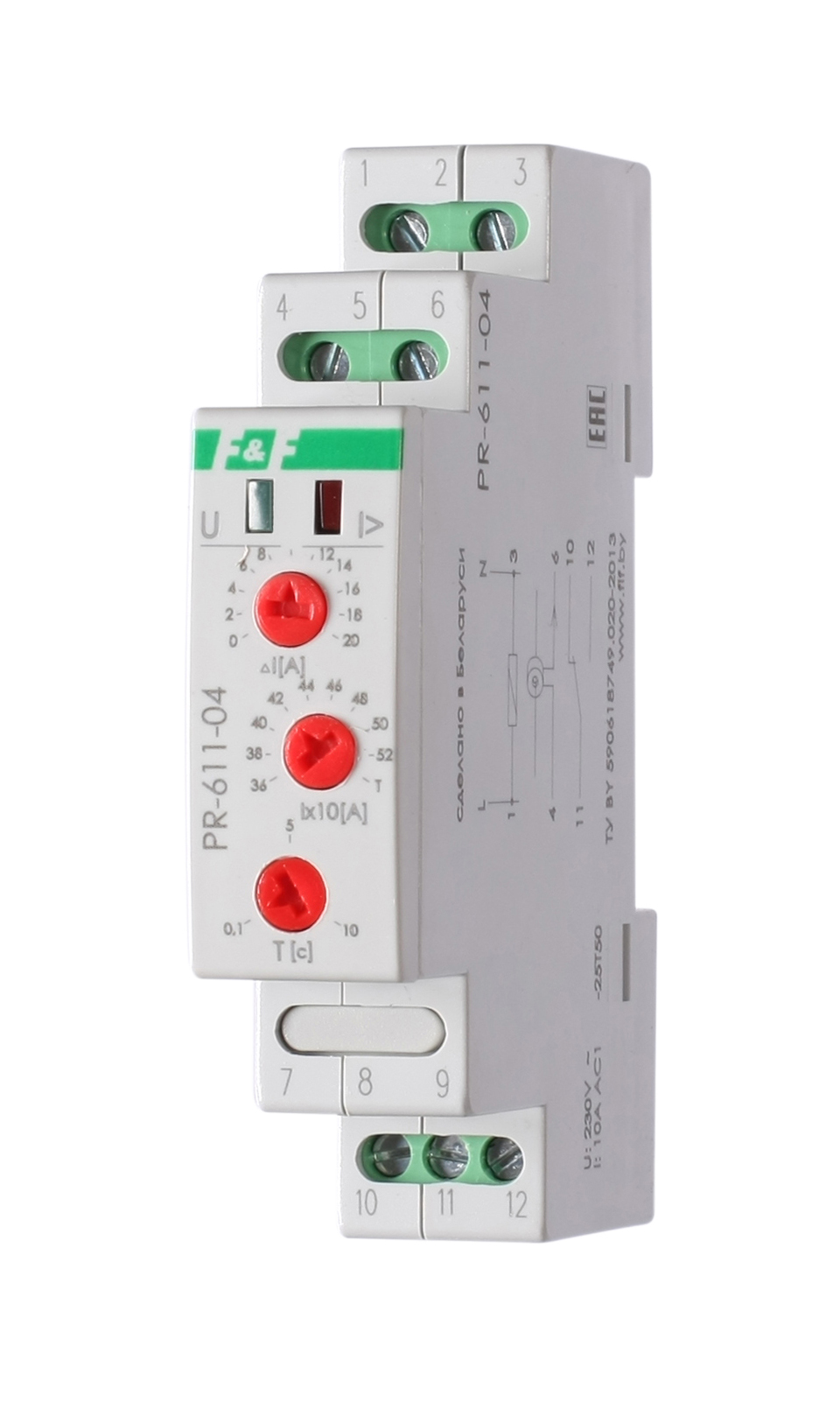

Реле контроля тока PR-611-04 (диапазон измер-я тока 360-540А) с регулир. задержкой отключ.,с выносным ТТ в комплекте

Отличительные особенности: Напряжение питания 230 В, диапазон контролируемых токов 360-540 А, задержка отключения (регулируемая) 0,1-10 с, трансформатор тока в комплекте, контакт 1NO/NC, 10 А Назначение Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока. Особенности - напряжение питания 230 В; - диапазон контролируемых токов 360…540 А; - регулируемая задержка отключения 0,1…10 секунд; - контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания; - максимальный коммутируемый ток нагрузки 10 АС-1; ​- трансформатор тока в комплекте. Область применения Применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания. Принцип работы Реле тока измеряет ток в контролируемой цепи с помощью выносного трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения. При этом осуществляется управление цепью питания катушки независимого расцепителя, отключающего нагрузку от сети питания. При восстановлении параметров тока, достижении снижения на 5% от установленного контролируемого значения, реле тока с задержкой в 5 секунд срабатывает и переключает контакты в исходное положение. Цепь питания катушки независимого расцепителя разрывается, нагрузка подключается к сети питания.
