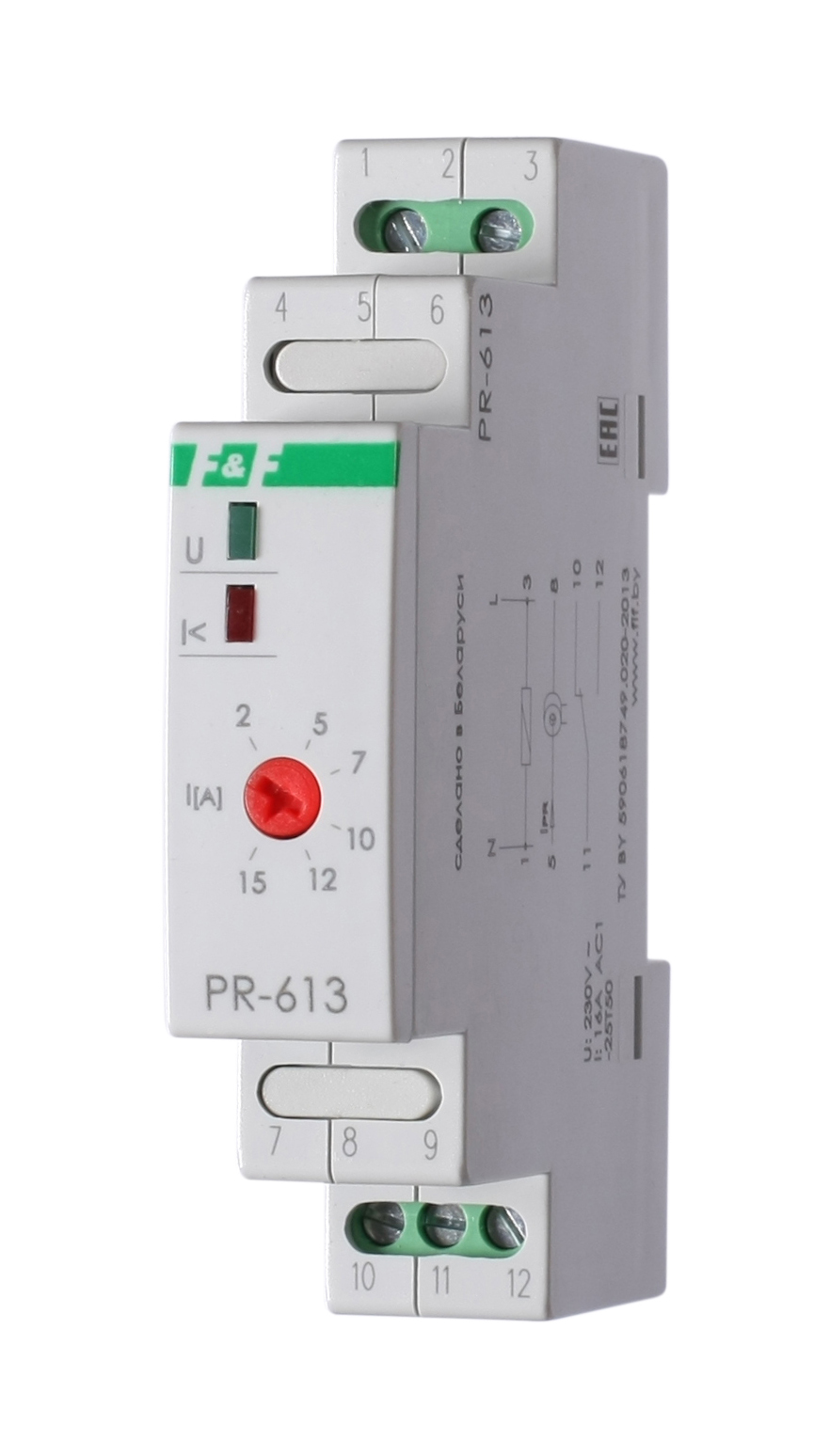

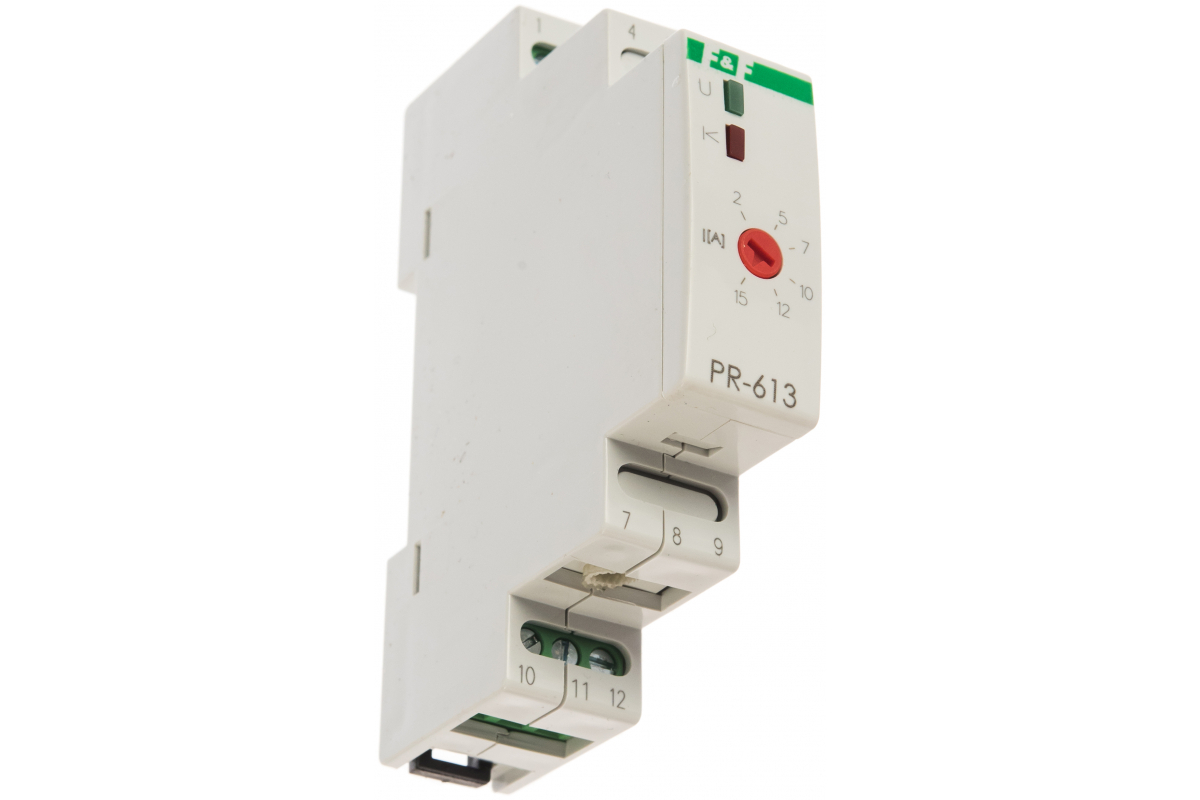

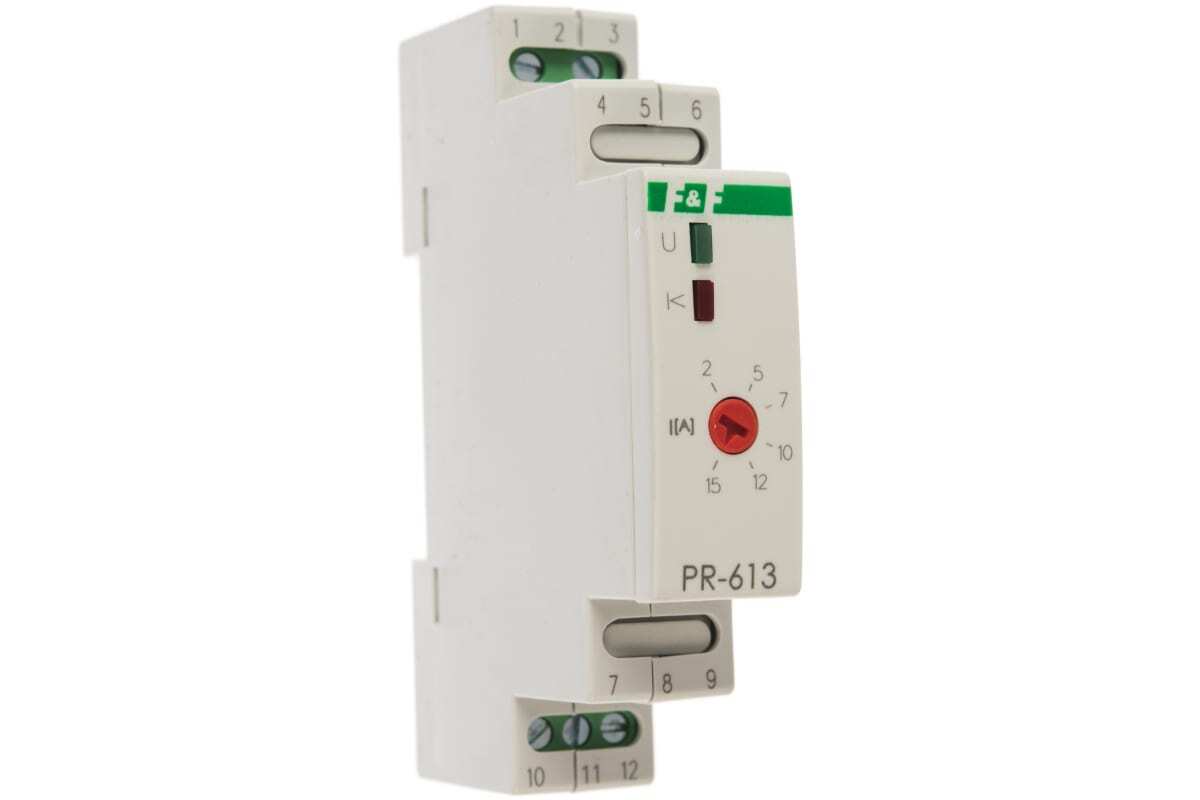

Реле контроля тока PR-613 230В AC 16А 1НО IP20 (диапазон измер-я тока 2-15А) сквозной канал в корпусе для измерения силы тока

Отличительные особенности: Регулируемый диапазон контролируемого тока в пределах 2…15 А. Контакт 1NO/NC, 16 А. Диаметр сквозного канала 4 мм. Назначение Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения неприоритетной нагрузки (потребителя) от цепи питания при превышении установленного значения потребляемого тока. Нагрузка (потребитель) приоритетной цепи остается подключенным к питающей сети. Особенности - напряжение питания 230 В, 50 Гц; - регулируемый диапазон контролируемого тока 2…15 А; - контакт 1NO/NC; - гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания; - диаметр сквозного канала Ø 4 мм; - максимальный коммутируемый ток нагрузки 16 А. Область применения Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины потребления тока, а приоритетная нагрузка останется подключенной к питающей сети. При восстановлении параметров тока неприоритетная нагрузка к сети питания подключится автоматически. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке. Принцип работы Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного трансформатора тока. Если величина тока, проходящего через приоритетную нагрузку меньше контролируемого значения, контакты реле, управляющего неприоритетной нагрузкой, замкнуты, неприоритетная нагрузка подключена к цепи питания. При достижении установленного порога контроля тока I (А), реле срабатывает и размыкает контакты (с задержкой в 0,1 с), отключая цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 3 % от установленного контролируемого значения, реле тока с задержкой в 0,2 с переключает контакты в исходное положение, подключая неприоритетную нагрузку.
