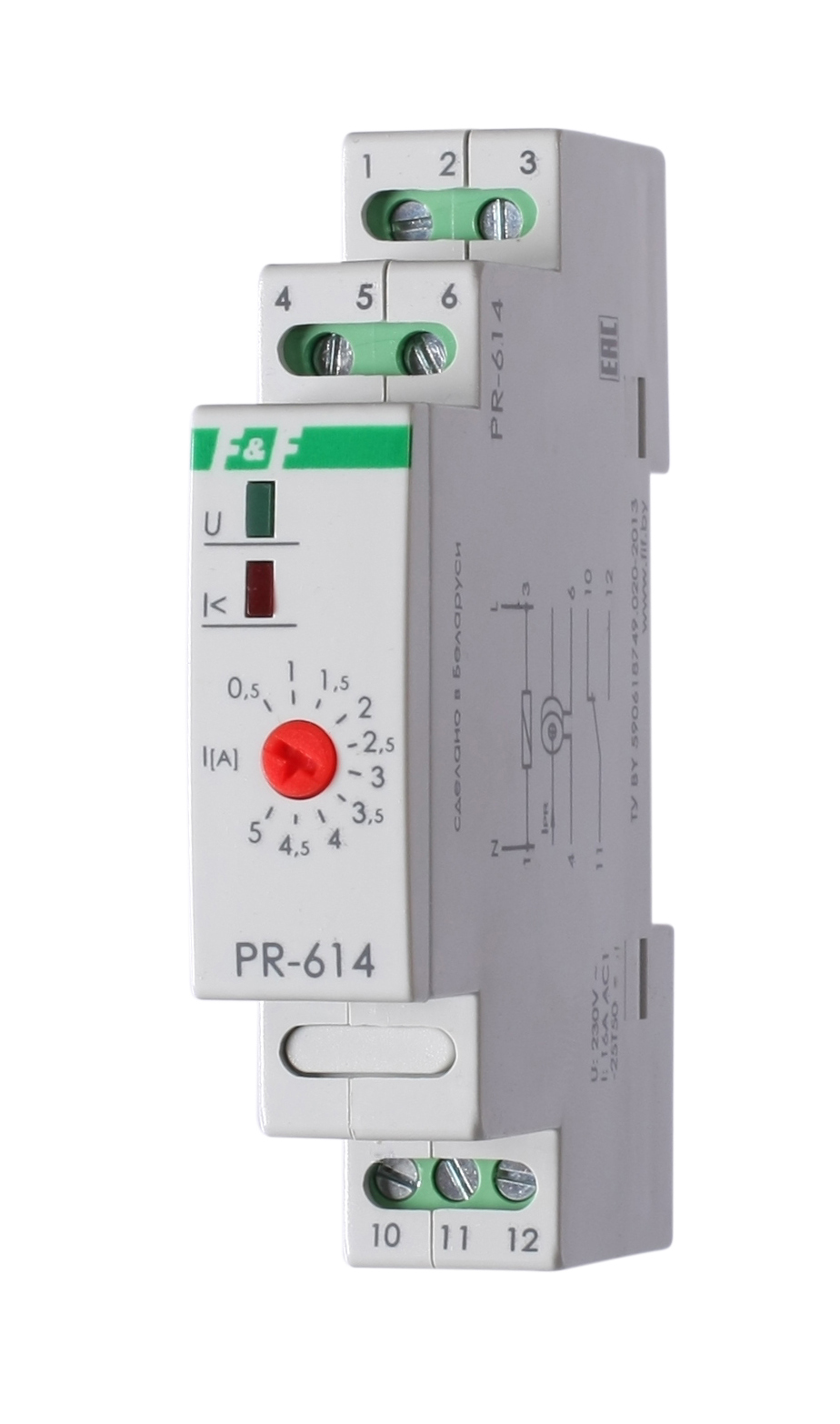

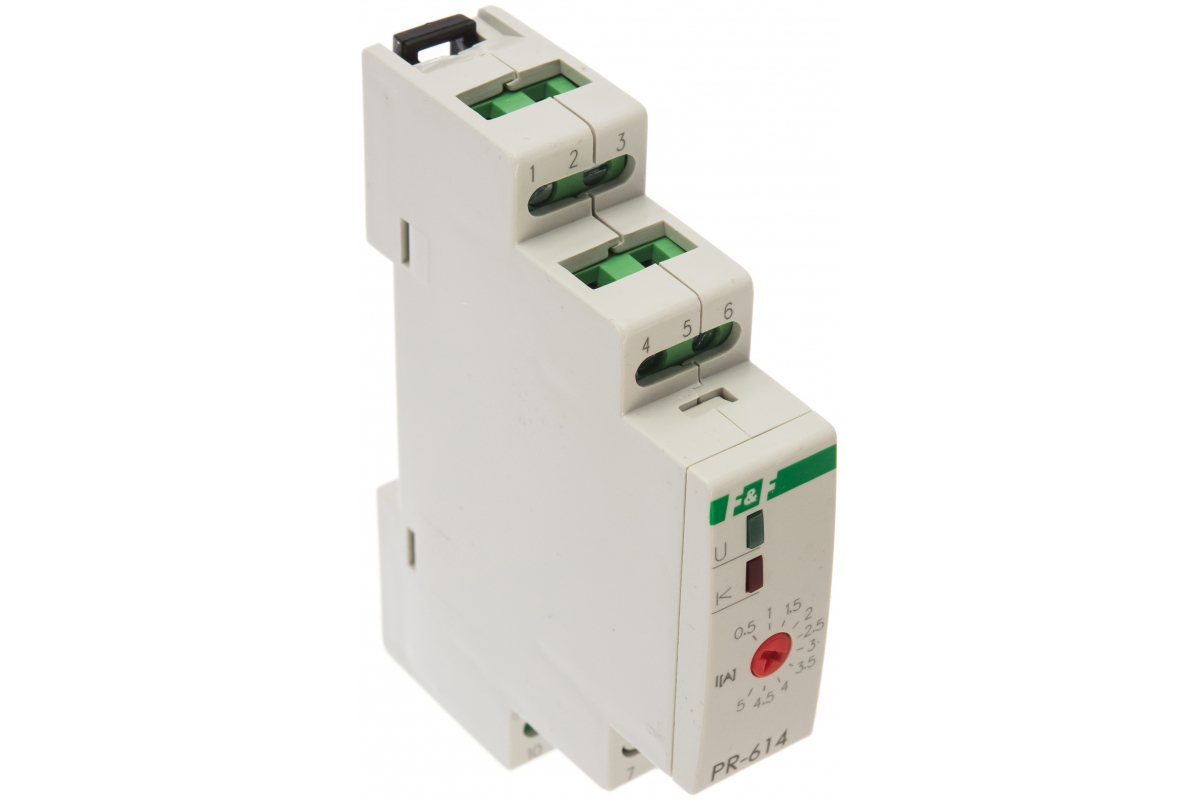

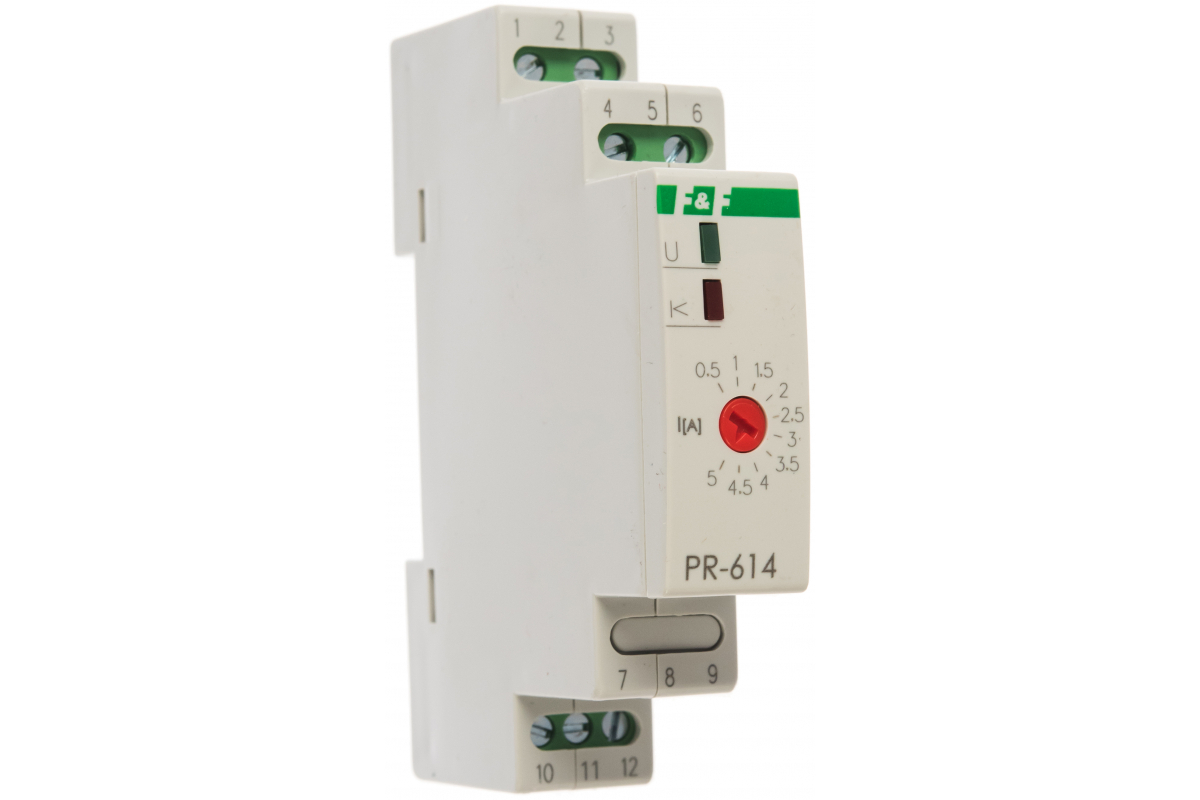

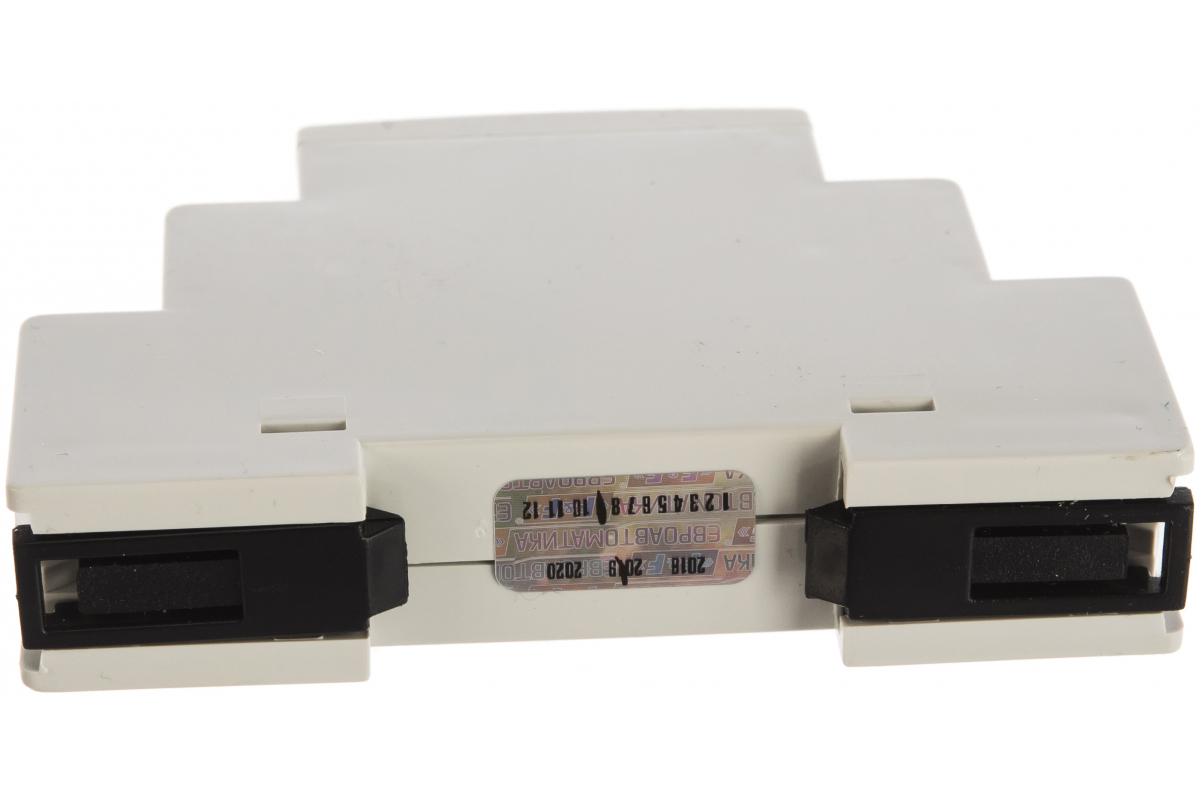

Реле контроля тока PR-614 для работы с внешним трансф. тока 230В AC 16А 1перекл. IP20

Отличительные особенности: Для работы с внешними трансформаторами тока. Диапазон контролируемого тока зависит от типа применяемого трансформатора. Контакт 1NO/NC, 16 А Назначение Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения неприоритетной нагрузки (потребителя) от цепи питания при превышении установленного значения потребляемого тока. Особенности - напряжение питания 230 В, 50 Гц; - регулируемый диапазон контролируемого тока 0,5…5 А, при использовании внешнего трансформатора тока > 5 A; - контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания; - максимальный коммутируемый ток нагрузки 16 А. Область применения Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины потребления тока, а приоритетная нагрузка останется подключенной к питающей сети. При восстановлении параметров тока неприоритетная нагрузка к сети питания подключится автоматически. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке. Принцип работы Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного, либо внешнего (при токе > 5А) трансформатора тока. Если величина тока, проходящего через приоритетную и неприоритетную нагрузку меньше контролируемого значения, контакты реле, управляющего неприоритетной нагрузкой, замкнуты, нагрузка подключена к цепи питания. При достижении установленного порога контроля тока I (А) срабатывает реле и осуществляется размыкание контактов (задержка 0,1 сек), отключающих цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 10% от установленного контролируемого значения, реле тока с задержкой в 0,2 секунд переключает контакты в исходное положение, замыкая цепь управления нагрузкой. Индикация красного светодиода I< на лицевой панели реле тока (короткое мигание раз в 10 секунд) сигнализирует о величине тока ниже установленного, либо отсутствие в цепи питания приоритетной и неприоритетной нагрузок. Достижение величины тока контролируемого порога и выше сигнализируется непрерывным свечением светодиода.
