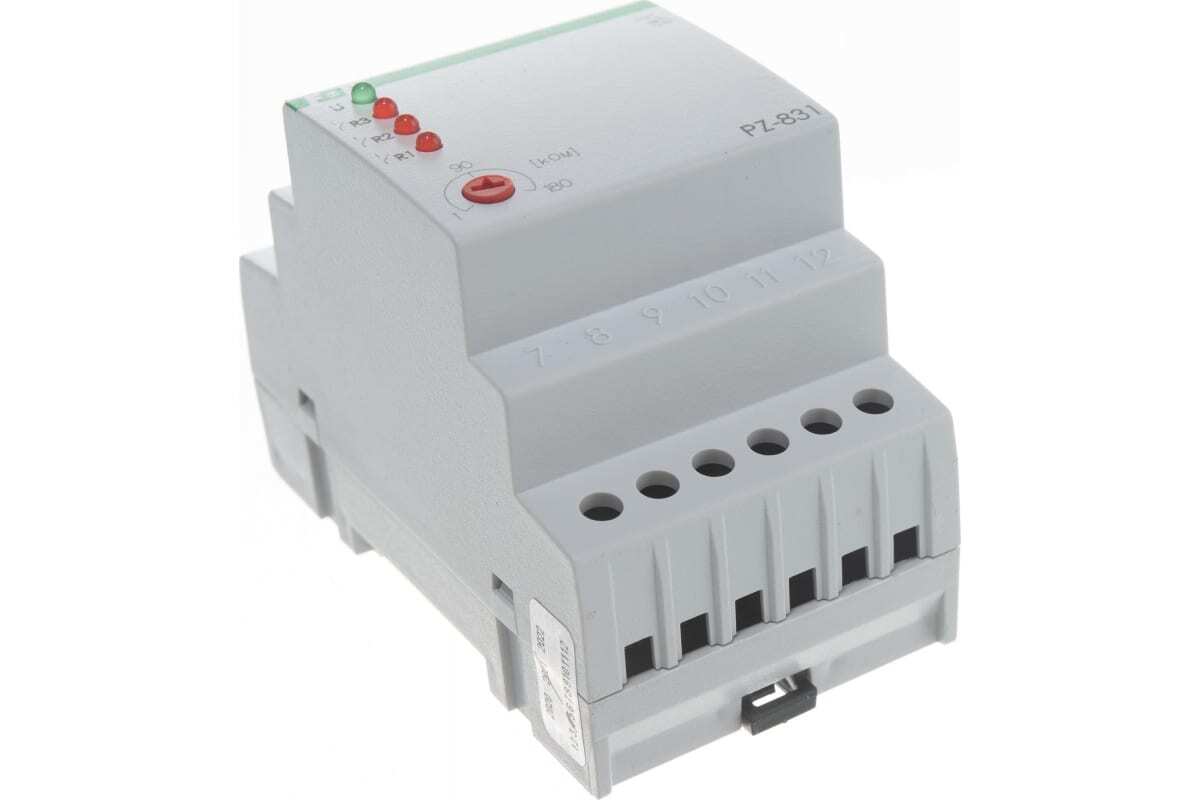

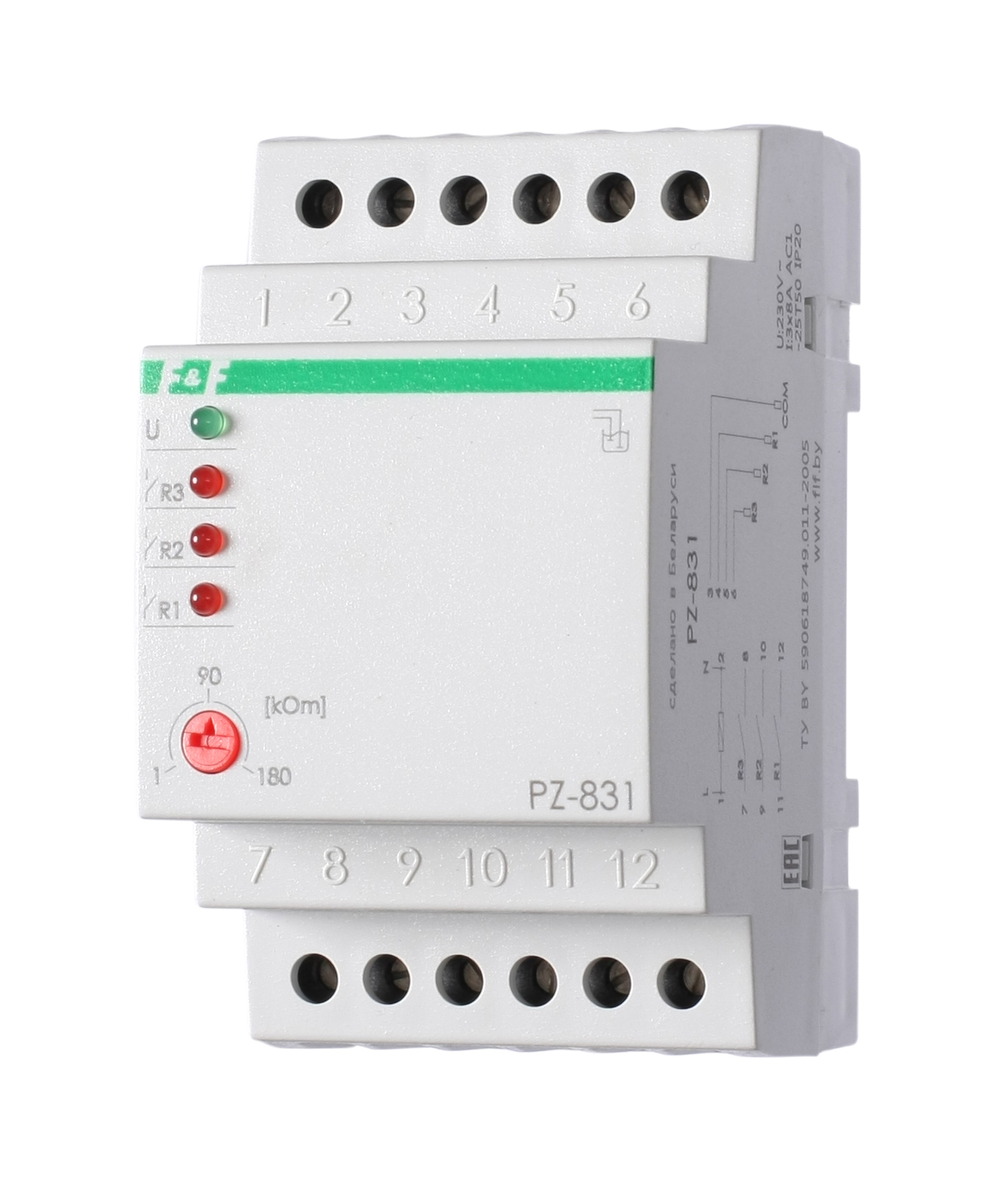

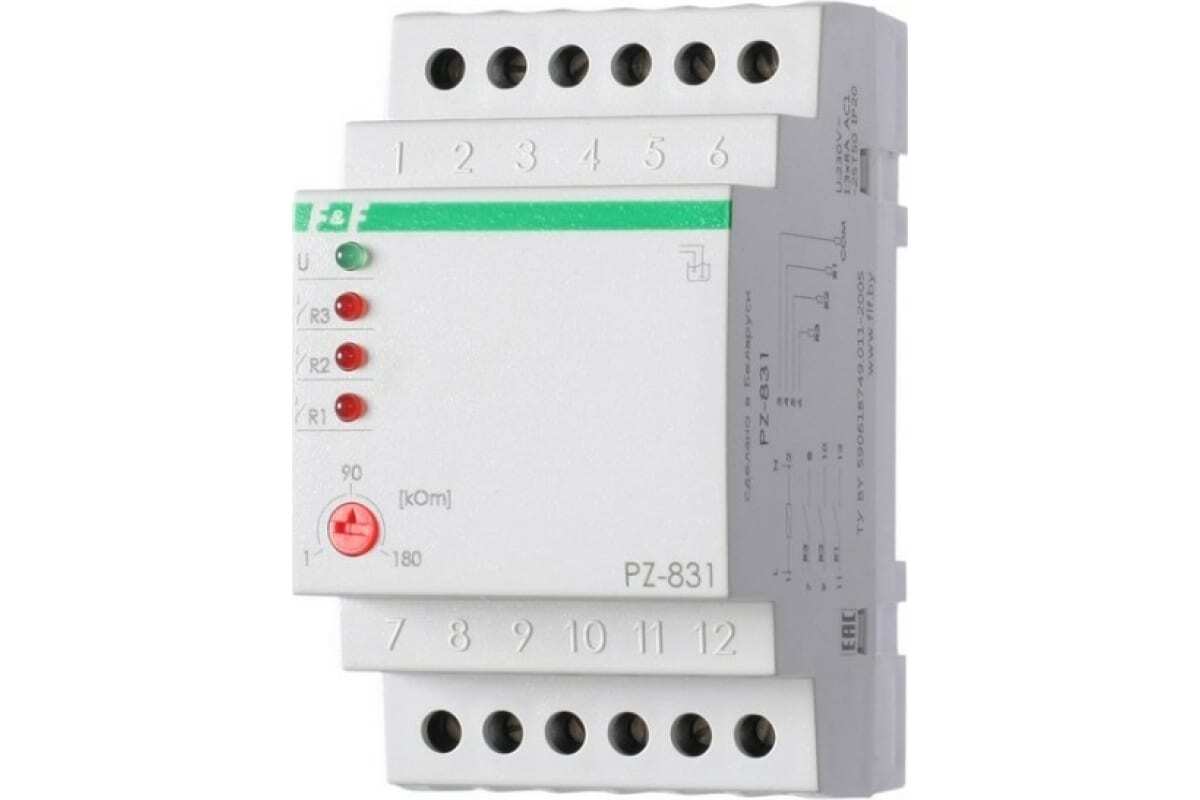

Реле контроля уровня жидкости PZ-831 3х8А 3НО IP20 230В AC (трехуровневый независимый контроль по каждому уровню)

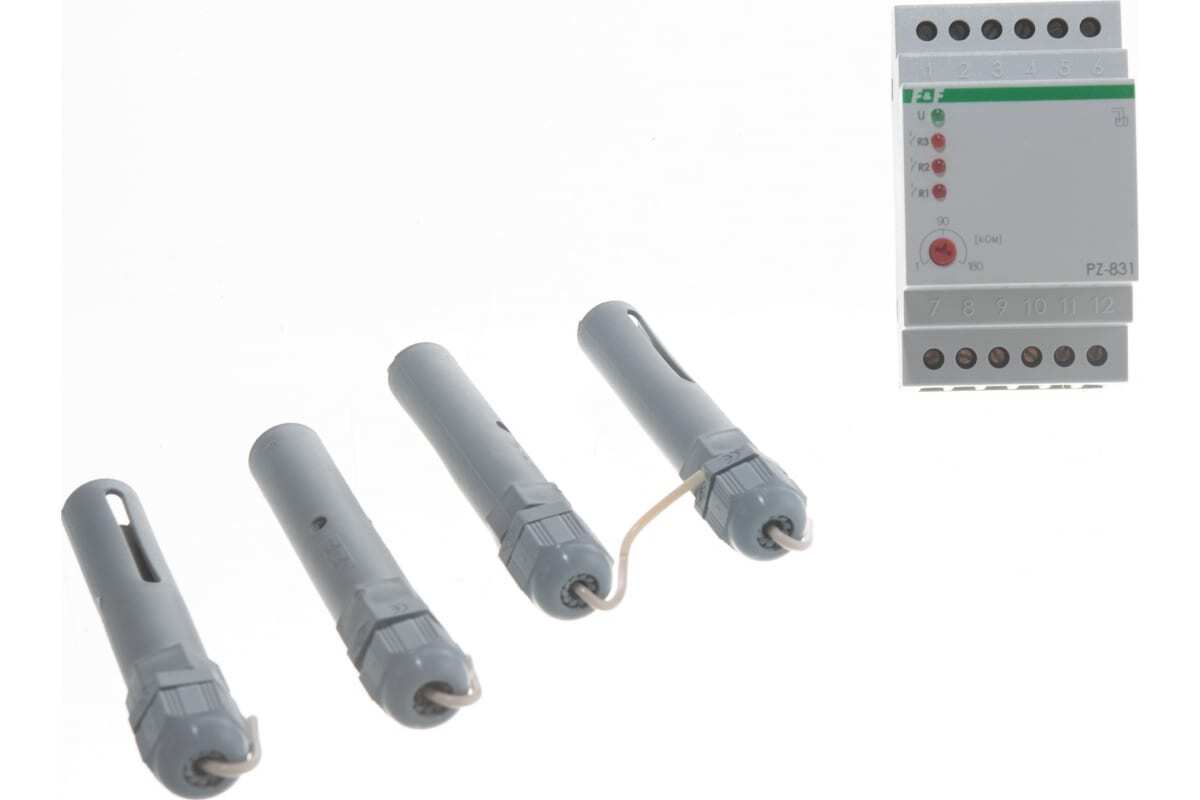

Назначение Реле контроля уровня PZ-831 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей. Особенности - три уровня контроля жидкости; - напряжение питания 230 В, 50 Гц; - регулируемый диапазон сопротивления 1…180 кОм; - контакт 3NO, максимальный ток нагрузки 3х8 А; - с зондами в комплекте. Область применения Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров. Принцип работы Принцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (зонд 1, зонд 2, зонд 3) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SENS на лицевой панели изделия). Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
