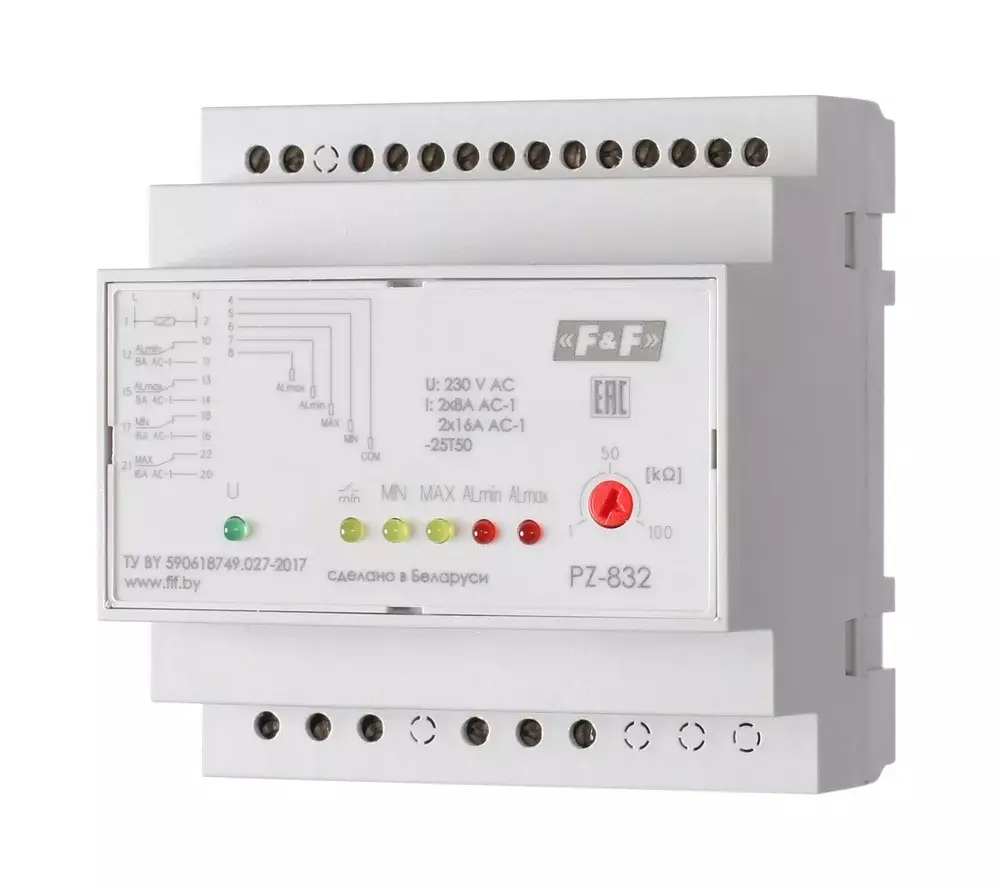

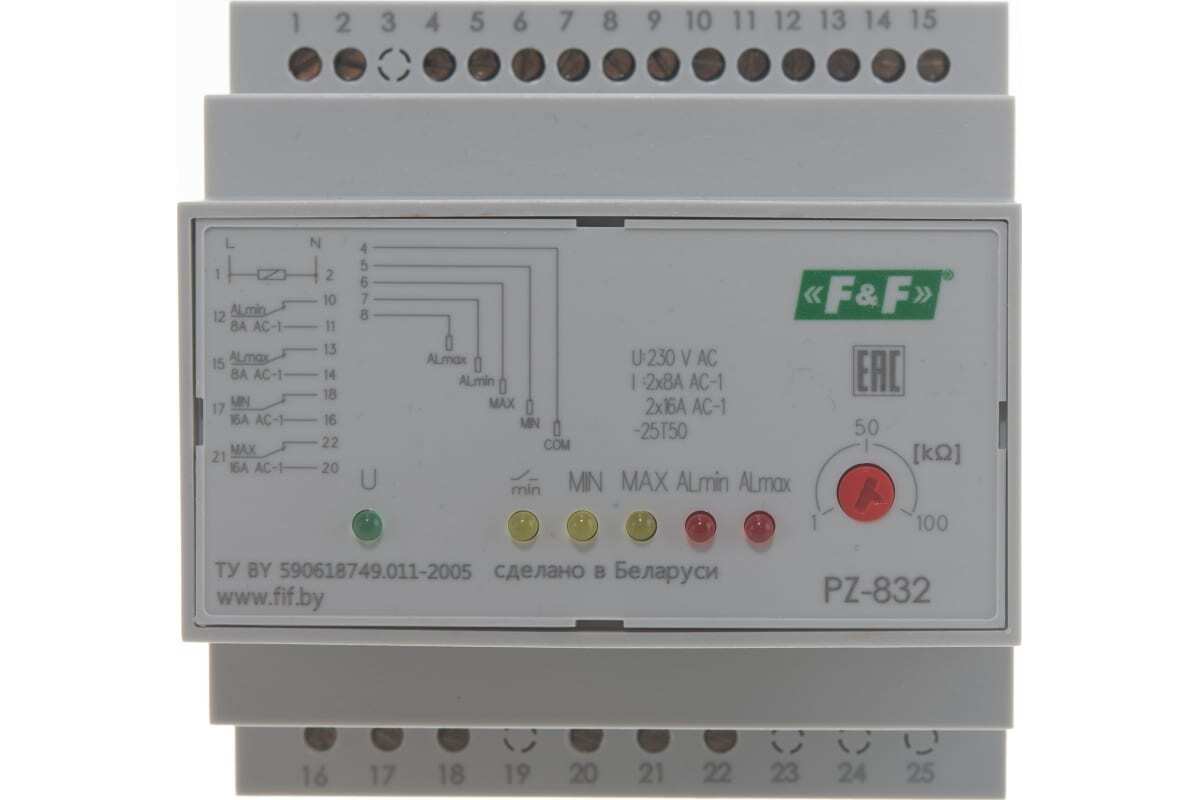

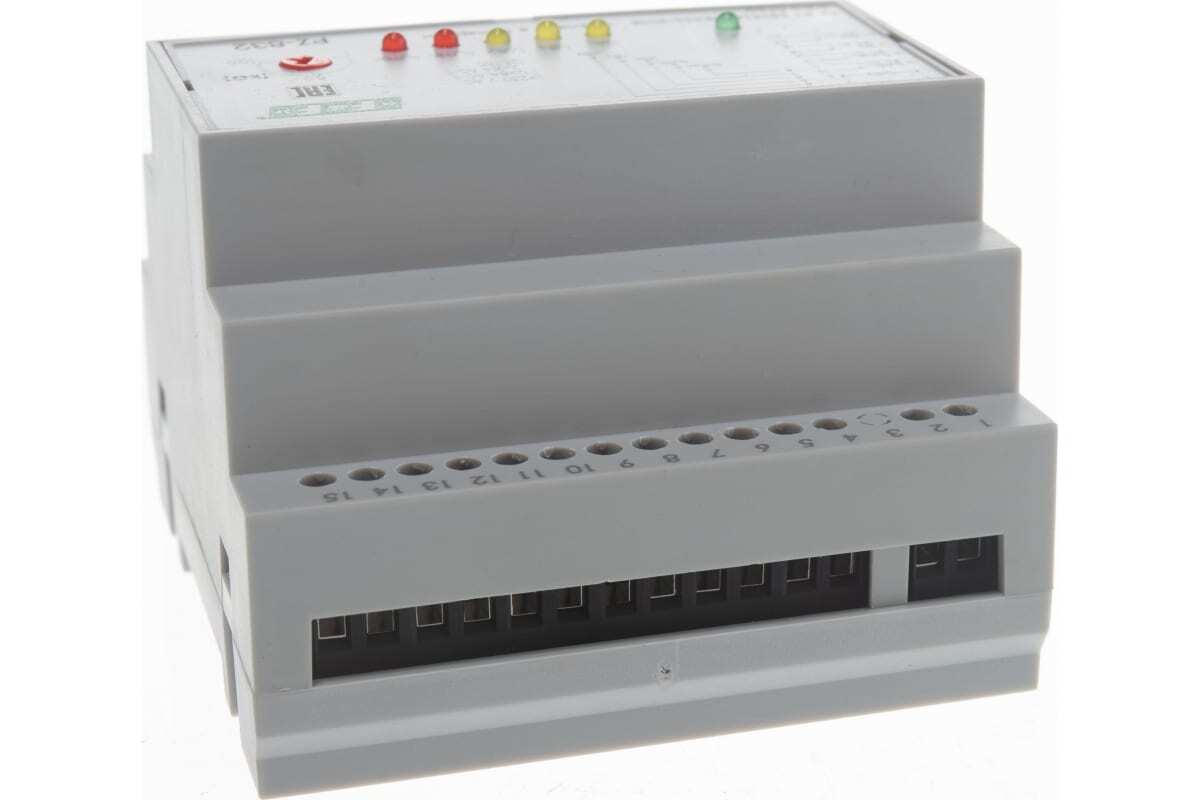

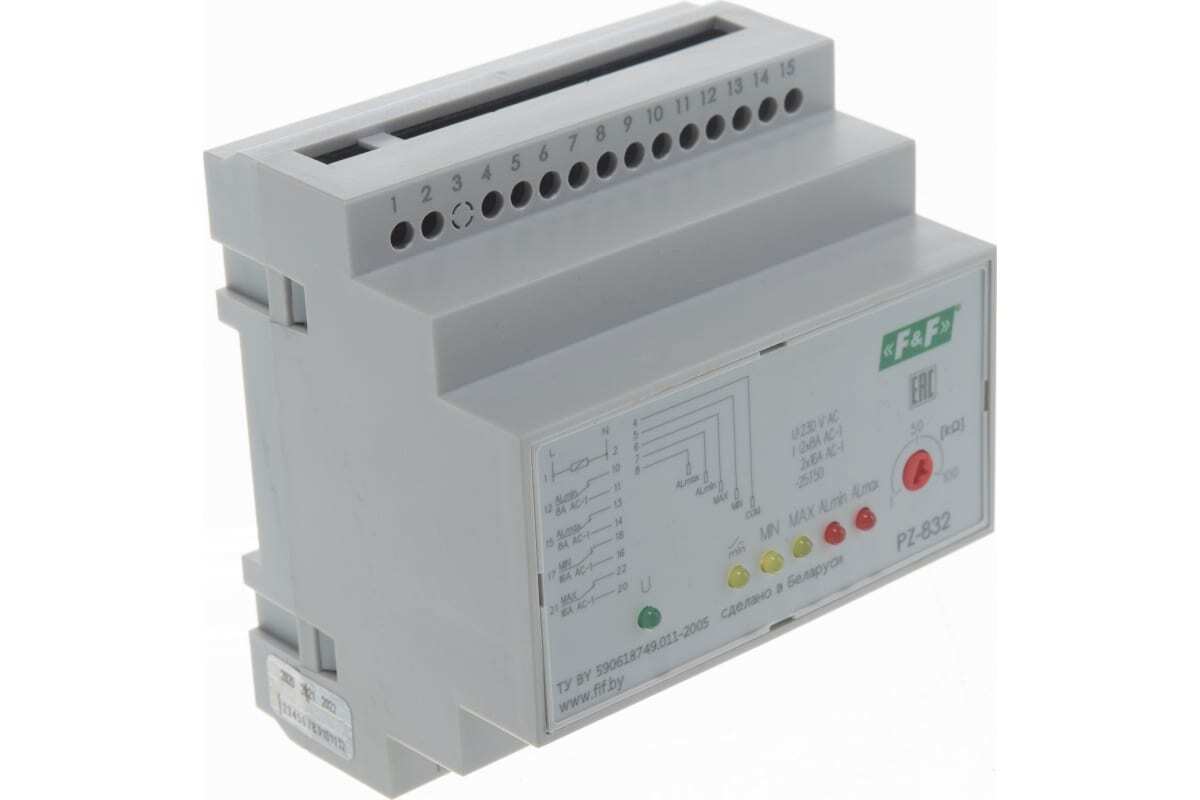

Реле контроля уровня жидкости PZ-832 230В AC 2х8А + 2х16А 2перекл. + 2НО IP20 (четырехуровневый контроль аварийных макс. и мин. уровней)

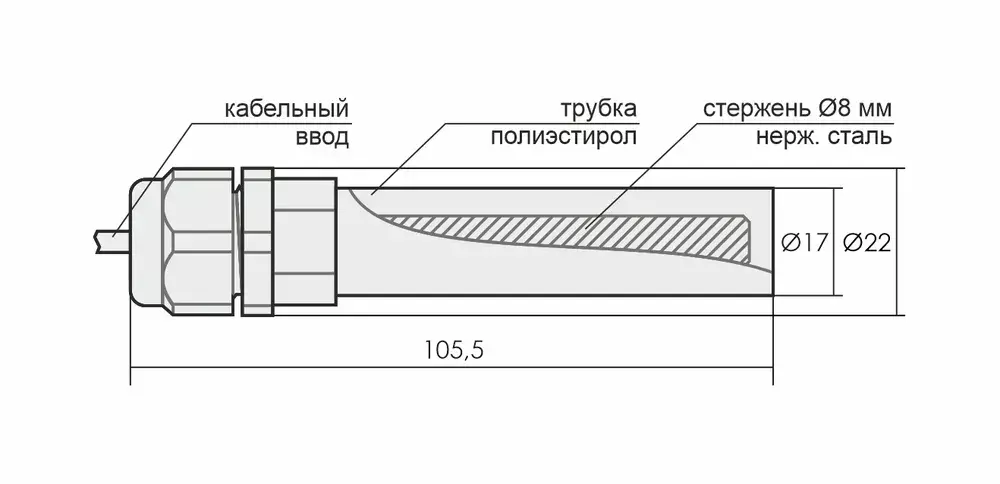

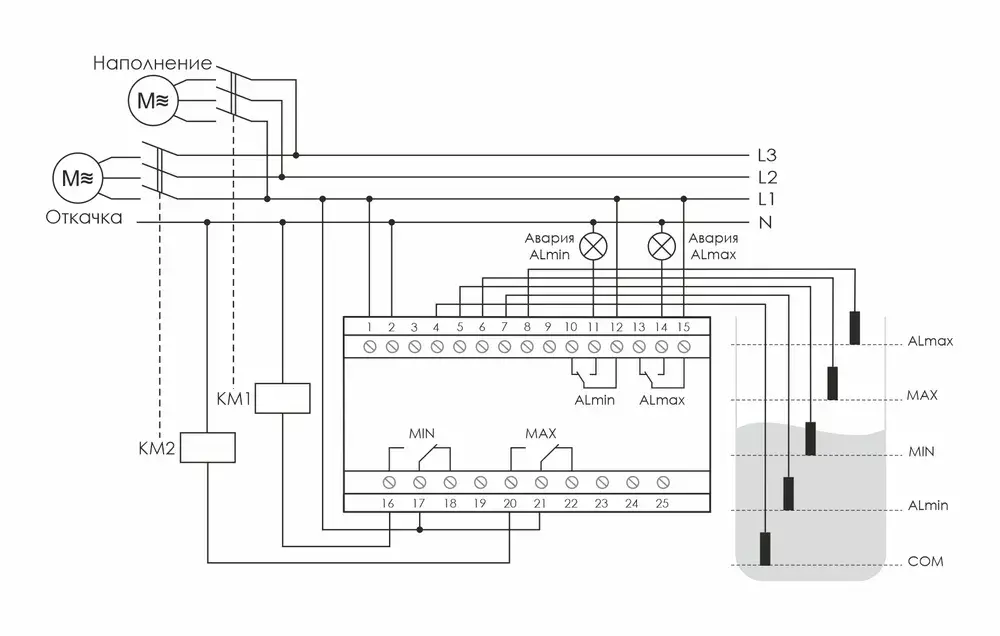

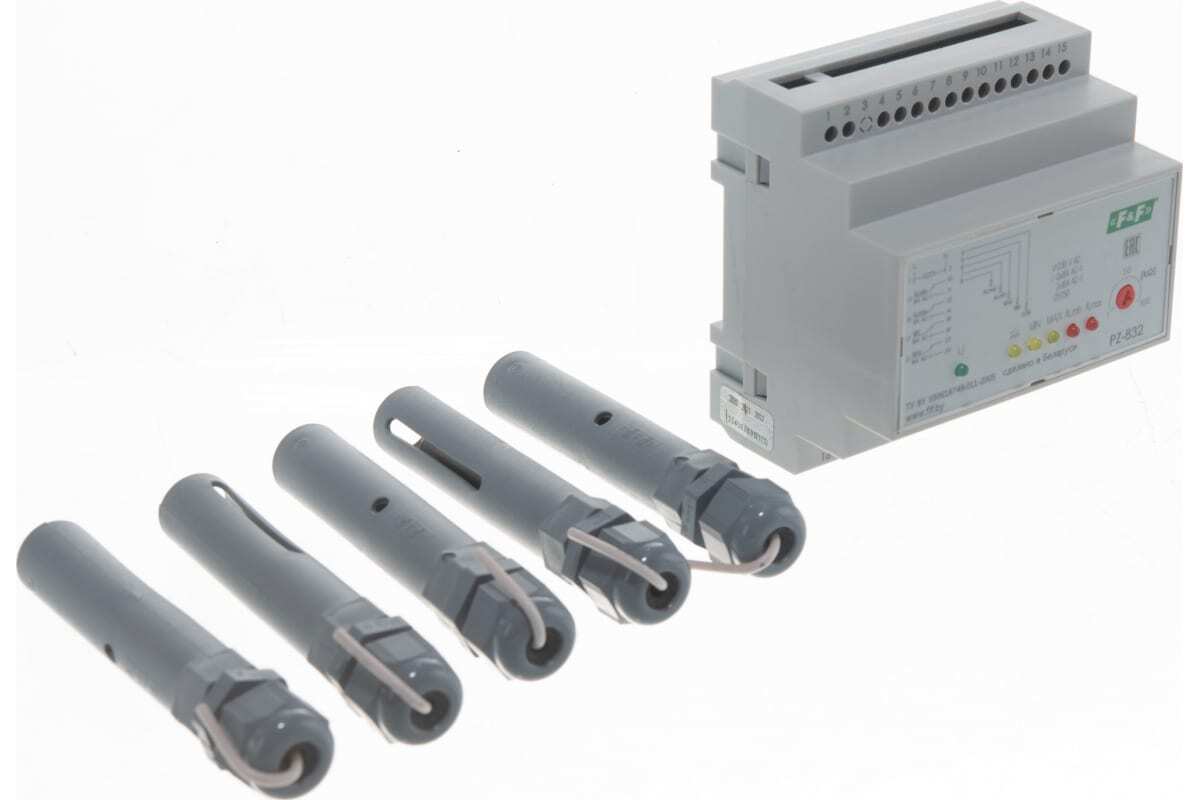

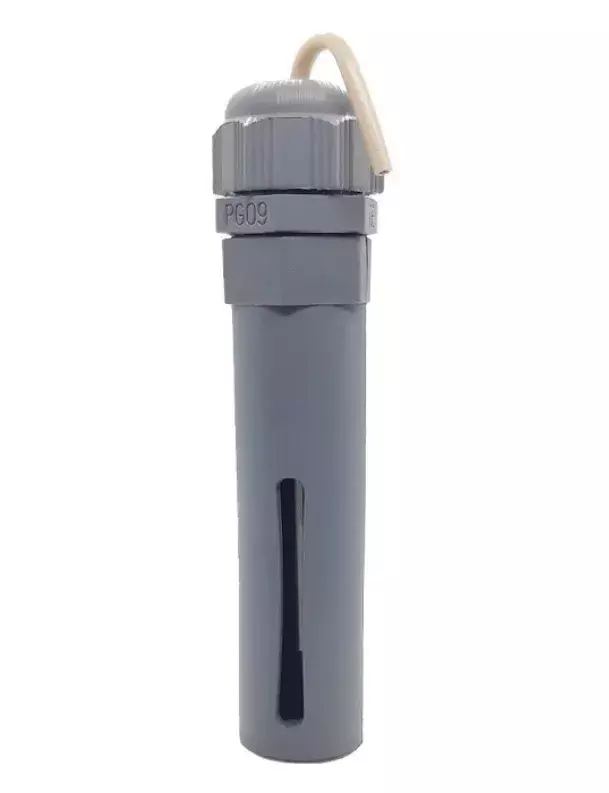

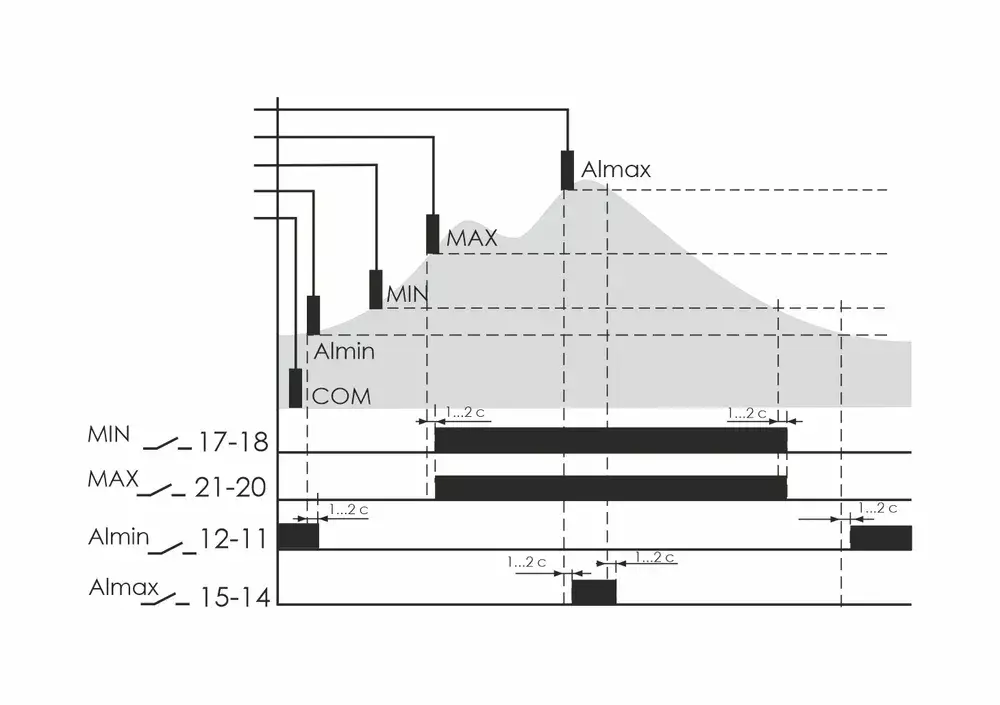

Назначение Реле контроля уровня PZ-832 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей. Область применения Применяется в системах автоматики и защиты управления сливом или наполнением резервуаров. Особенности - четыре уровня контроля жидкости; - напряжение питания 230 В, 50 Гц; - регулируемый диапазон сопротивления 1…100 кОм; - контакт 4NO/NC, максимальный ток нагрузки: 2х8 А (аварийный уровень), 2х16 А (контрольный уровень); - с зондами PZ2 в комплекте (5 шт.). Принцип работы Реле имеет четыре канала контроля уровня: два аварийных - нижний ALmin и верхний ALmax и два контрольных - MIN и МАХ уровня. Дополнительные аварийные уровни предназначены для контроля от переполнения (опустошения) резервуара. При достижении жидкостью в емкости определенного уровня замыкается электрод зонда (зонд ALmin, зонд MIN, зонд MAX, зонд ALmax) с электродом зонда COM, в среде жидкости протекает электрический ток, приводя к срабатыванию реле по каждому из аварийных и контрольных уровней. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле на лицевой панели изделия). Зонды питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
