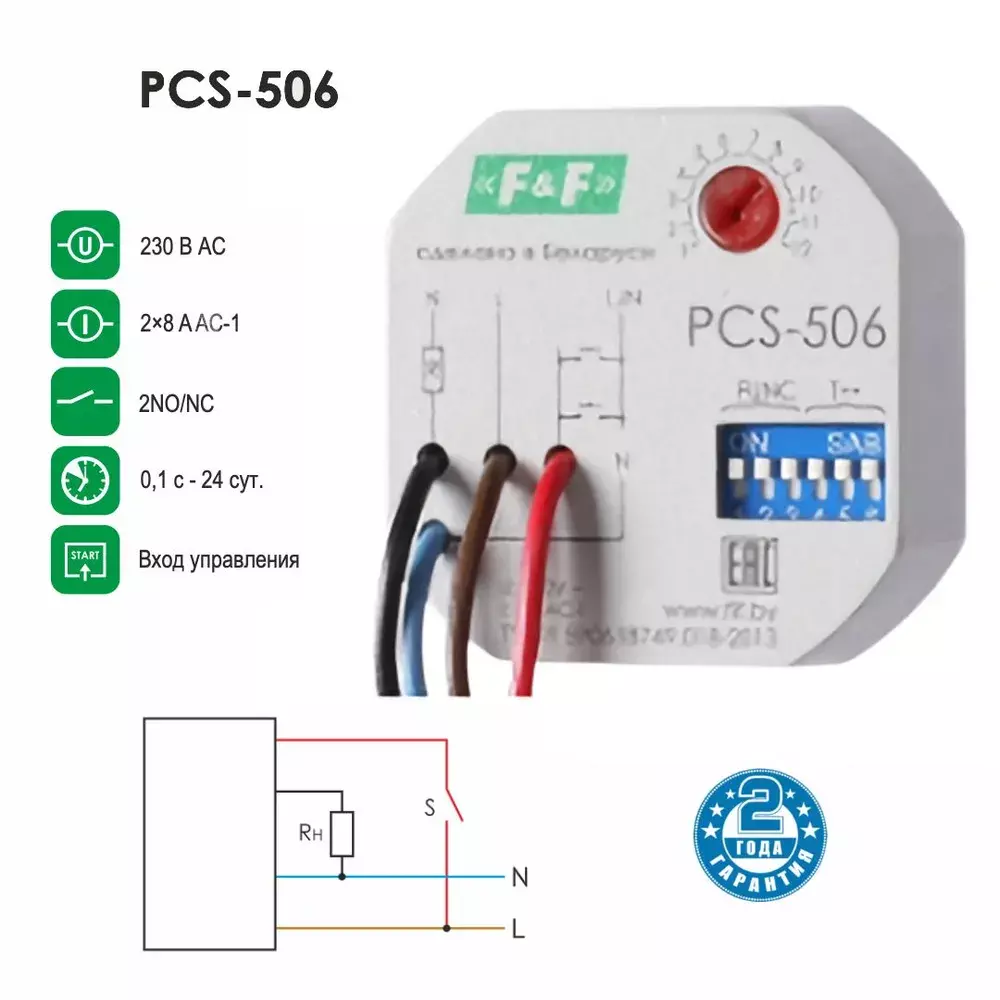

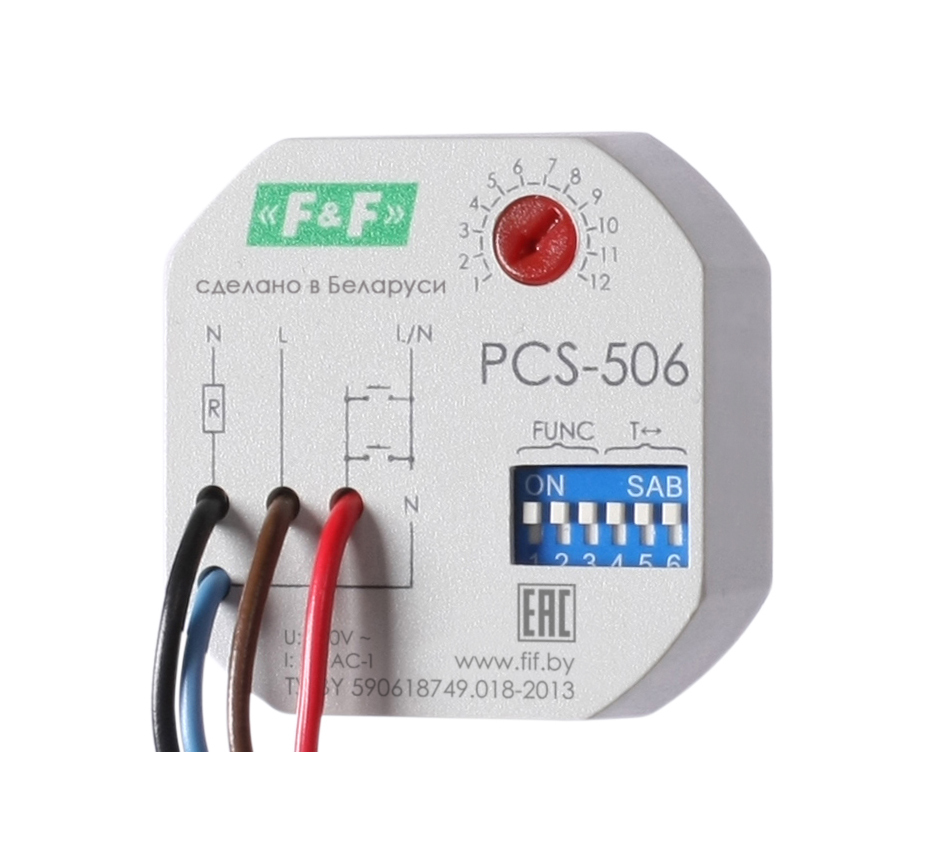

Реле времени PCS-506 8А 230В 1HO IP20 многофункц.

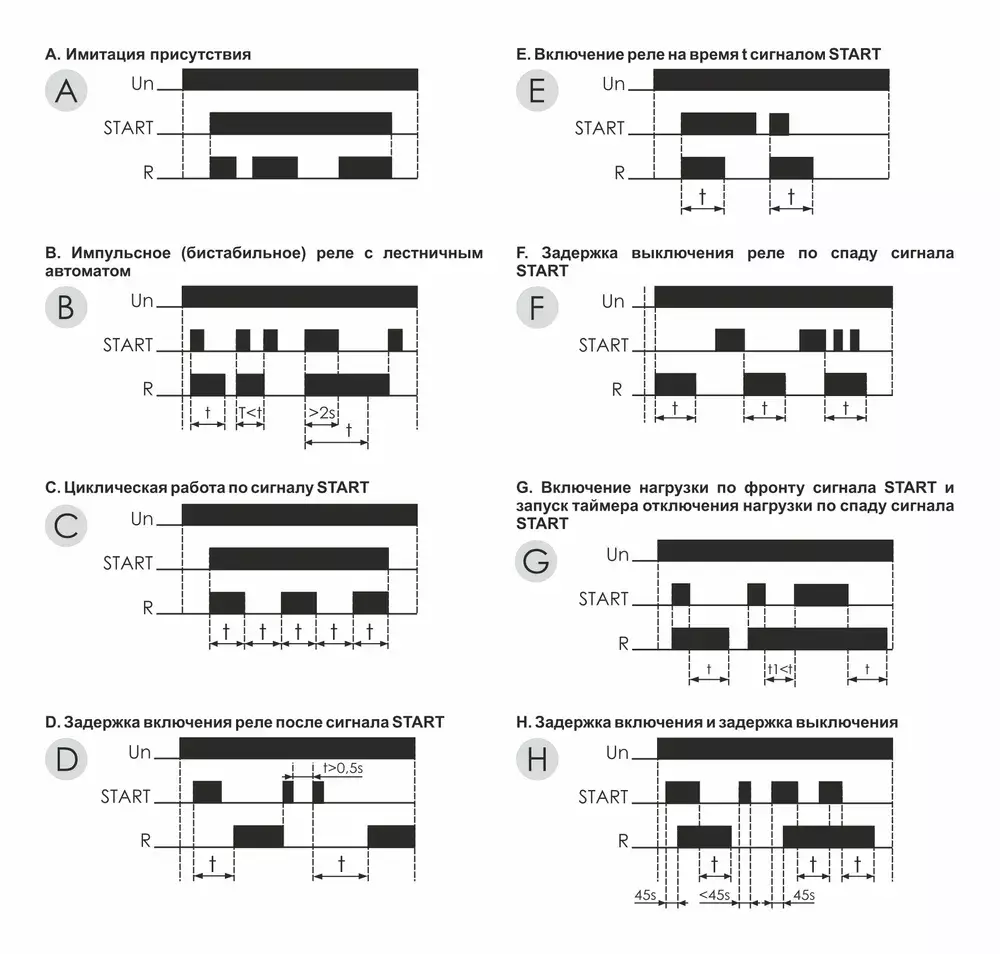

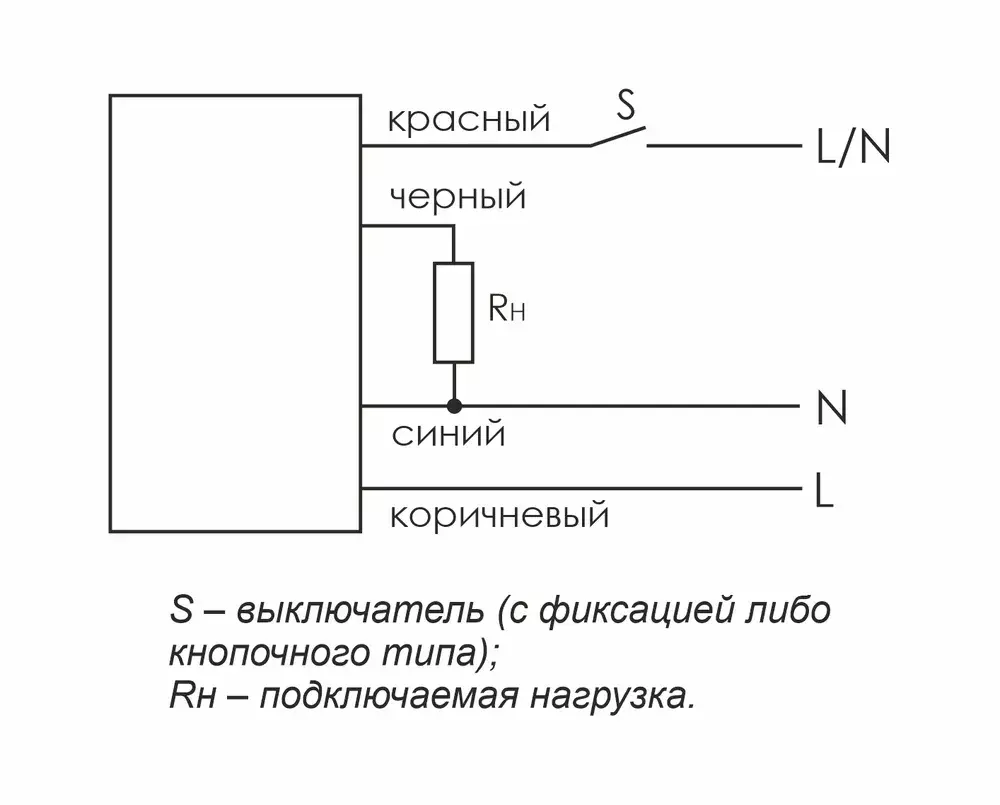

Назначение Для включения / выключения нагрузки в системах автоматики на заданный отрезок времени. Выдержка времени отсчитывается с момента подачи питания или замыкания (размыкания) управляющего контакта. Особенности - Многофункциональное (8 функций). Область применения В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени. Принцип работы А. Имитация присутствия По фронту сигнала START реле начинает самопроизвольно включать нагрузку на время от 20 сек до 20 мин. Работа данного режима начинается с включения нагрузки. По спаду сигнала START режим А отключается. Во время работы реле не реагирует на изменение уставки времени. В. Импульсное (бистабильное) реле с лестничным автоматом Однократное нажатие на кнопку START включает нагрузку на установленное время t. Очередное нажатие кнопки START во время отсчета времени вызывает отключение нагрузки. Нажатие и удержание кнопки START более 2 сек приводит к включению нагрузки без таймера. Очередное нажатие выключает нагрузку. С. Циклическая работа по сигналу START При подаче сигнала START происходит циклическое включение и выключение нагрузки на время t. При снятии сигнала START работа реле прекращается. D. Задержка включения реле после сигнала START В момент, когда реле включено, подача напряжения на вход START отключает реле на установленное время. Очередная подача напряжения на вход START вызывает повторный отсчет времени и включение реле. Перерыв между импульсами – не менее 0,5 с. Е. Включение реле на время t сигналом START Контакты исполнительного реле замыкаются на установленное время t при подаче сигнала START. Во время отсчета времени устройство не реагирует на сигналы START. F. Задержка выключения реле по спаду сигнала START Включение нагрузки на установленное время t по спаду сигнала START, а также при первом включении. Во время отсчёта времени устройство не реагирует на сигналы START. G. Включение нагрузки по фронту сигнала START и запуск таймера отключения нагрузки по спаду сигнала START Включение нагрузки происходит по фронту сигнала START, а по спаду сигнала START начинается отсчет времени. Подача сигнала START во время отсчета времени запускает цикл отсчета времени заново. H. Задержка включения и задержка выключения Подача напряжения на вход START длительностью менее 45 с игнорируется; при длительности более 45 с реле включается. При снятии напряжения со входа START начинается отсчет установленной выдержки времени, по истечение которой реле отключается. Подача и последующее снятие напряжения со входа START во время отсчета времени запускает цикл отсчета времени заново. Например, для вентиляции: Кратковременное включение освещения не включает вентилятора, включение освещения на время более 45 с вызывает его включение.
