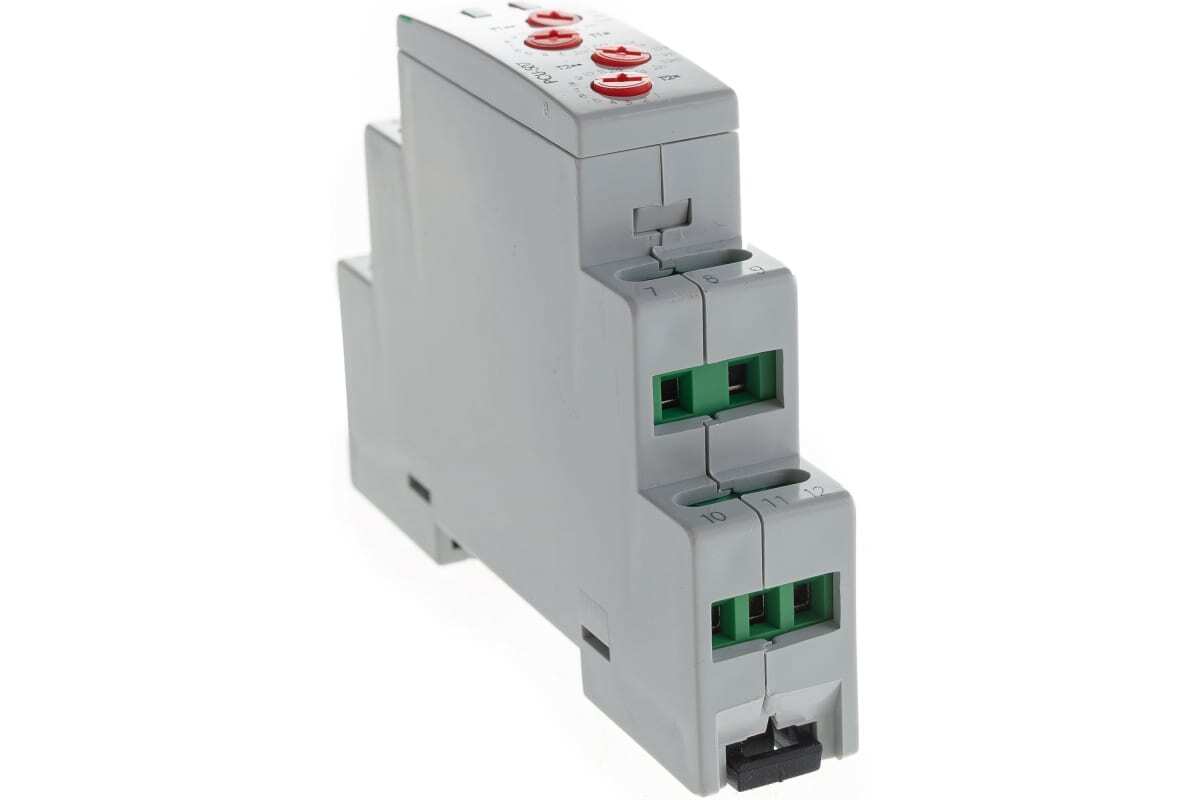

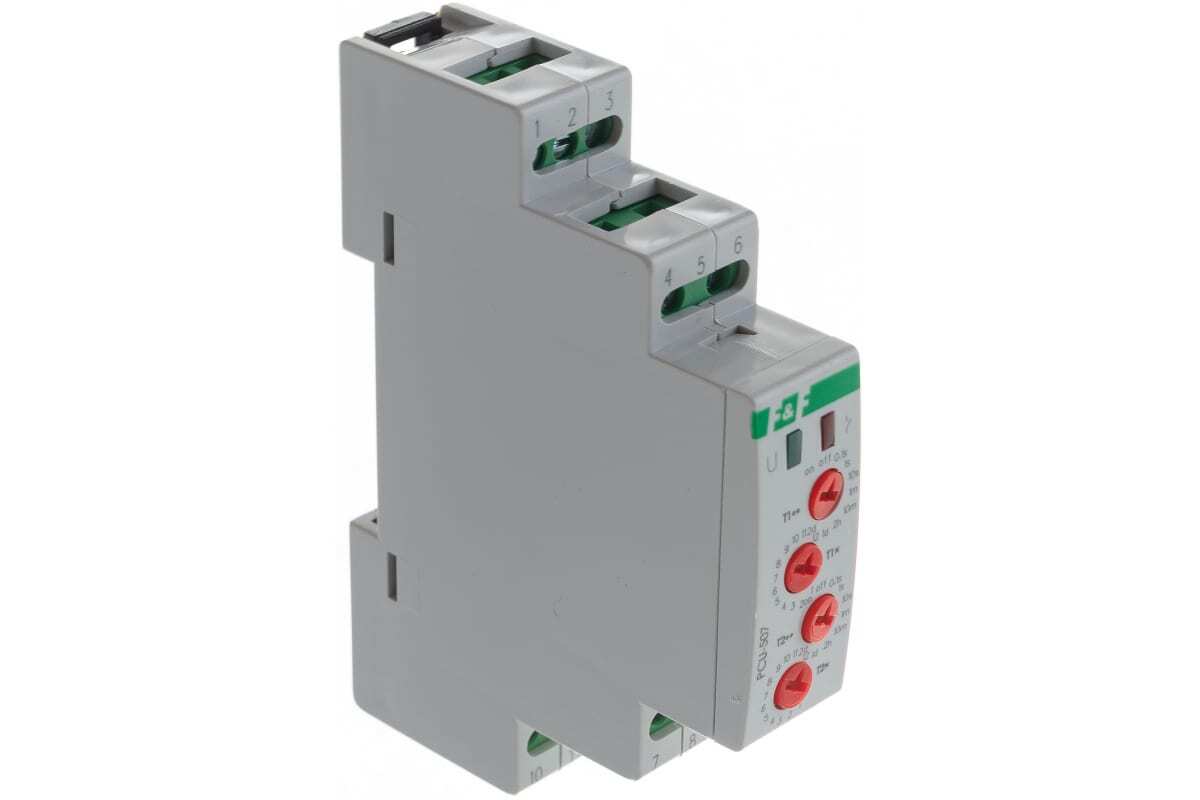

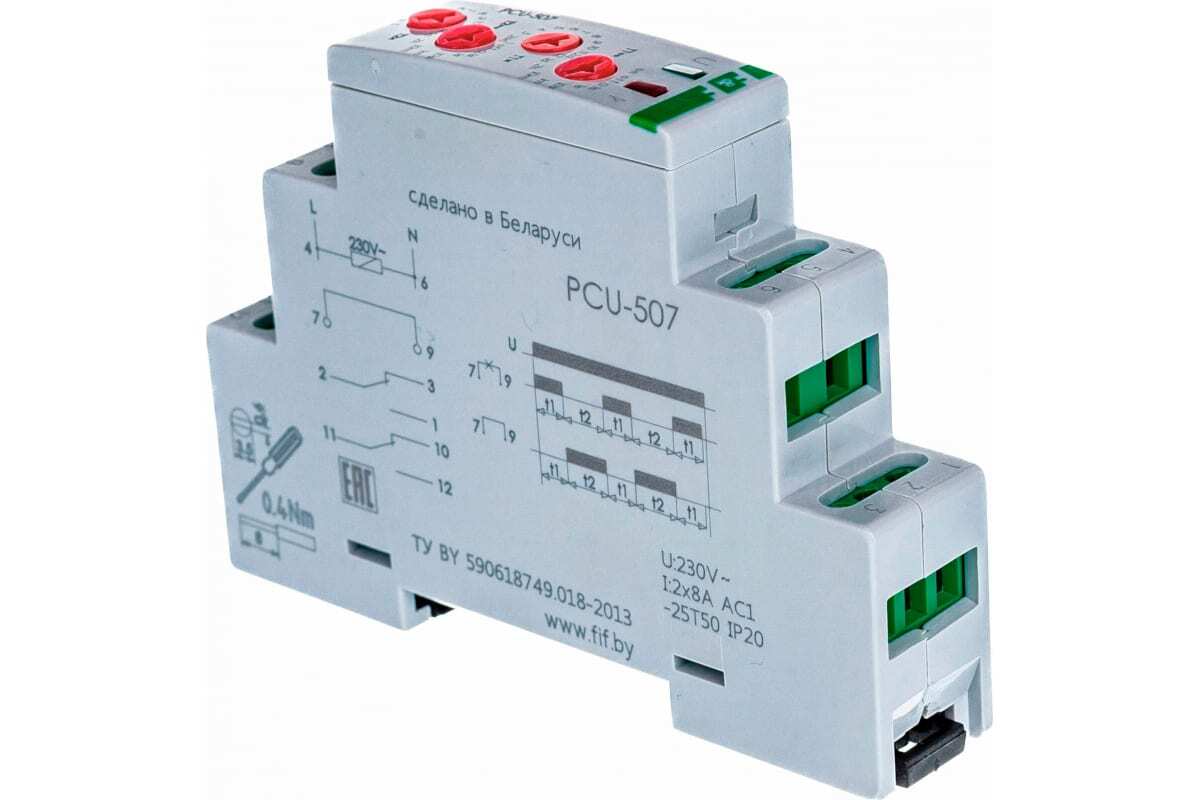

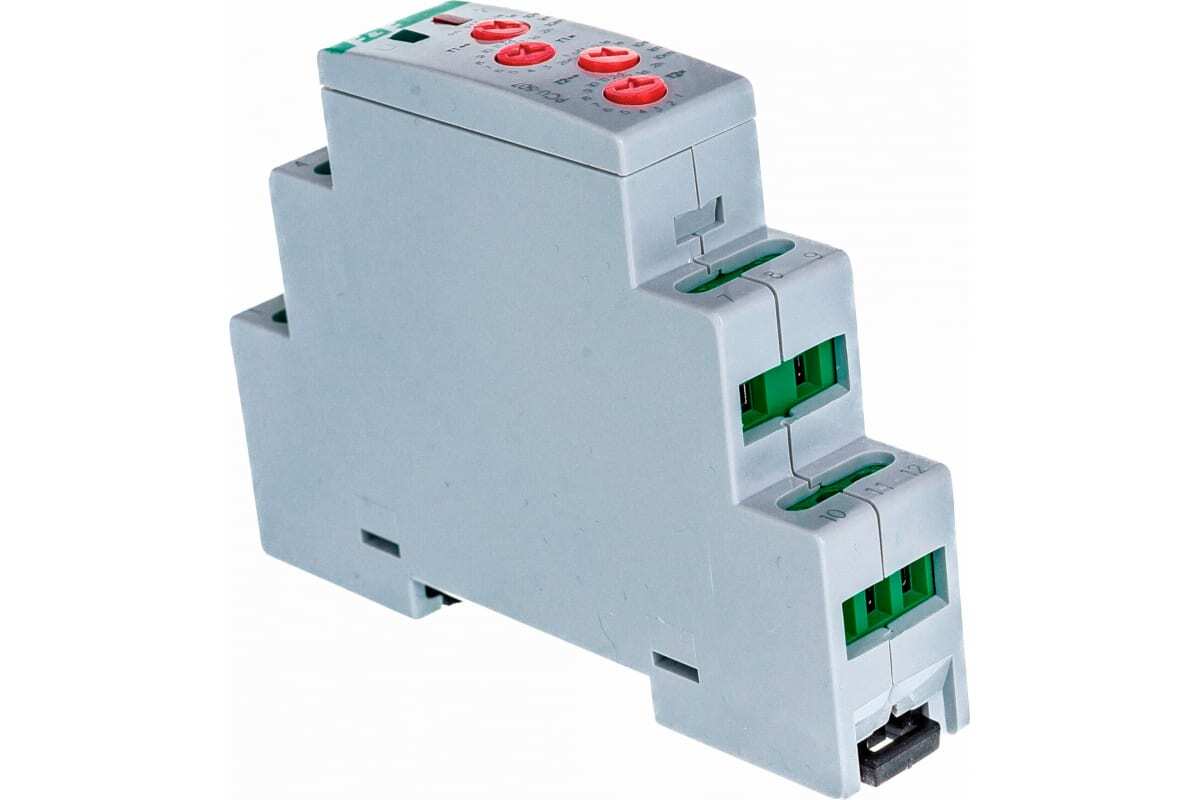

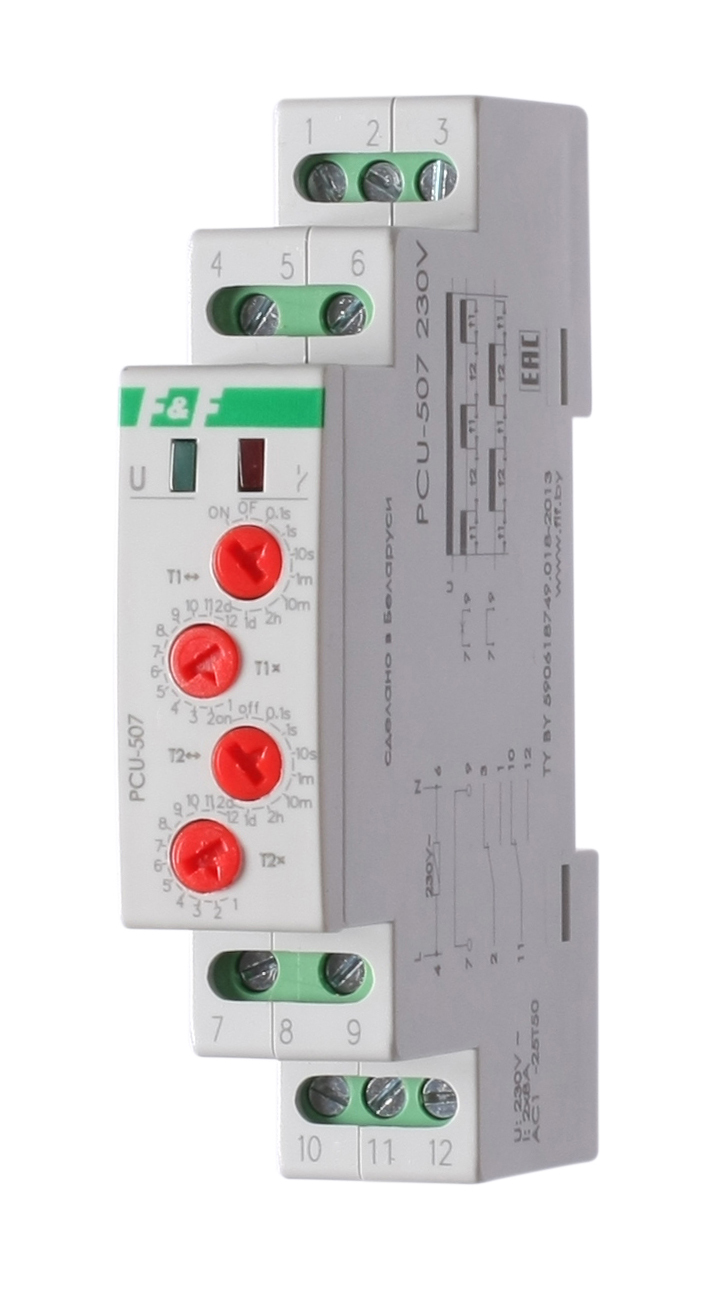

Реле времени PCU-507 2х8А 230В IP20 многофункц. (0,1сек.-24дней)

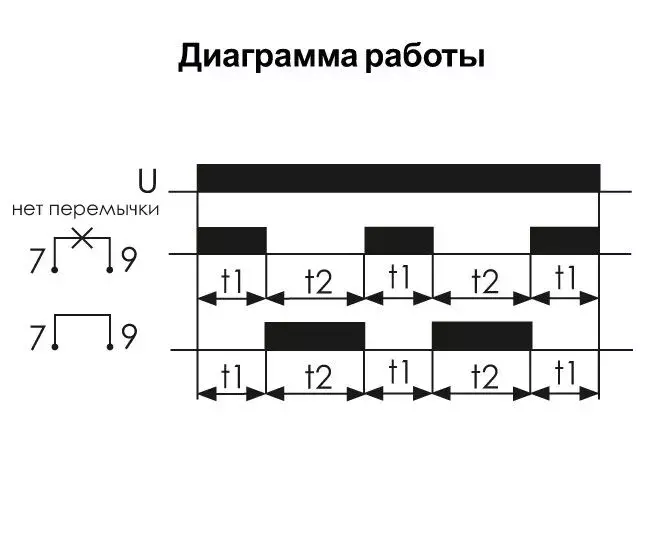

Отличительные особенности: Многофункциональное. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 0,1 сек. – 24 суток. Контакт 2NO/NC, Максимальный ток 8 А. 2 функции, Циклическое включение нагрузки по двум независимым уставкам (время работы и перерыва). Назначение Предназначено для включения в циклическом режиме работы электрооборудования (вентиляционные, отопительные, осветительные и т.п. системы автоматики) с независимым настраиваемым интервалом времени работы и паузой между включениями во время работы. Область применения Управление включением и выключением электрооборудования, где требуется соблюдение циклического (вплоть до 0,1 секунды) интервала работы в установленные промежутки времени работы и перерыва. Особенности - диапазон выдержки времени от 0,1 секунды до 24 суток; - циклическое управление двумя нагрузками одновременно с независимым настраиваемым интервалом времени работы и паузой между включениями; - два режима работы: с задержкой выключения, либо с задержкой включения; - гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания; - максимальный ток нагрузки 2х8 А. Принцип работы Реле времени функционирует в одном из двух режимов работы, выбор осуществляется установкой/снятием перемычки между клеммами 7-9. Первый режим - циклическая работа с задержкой выключения (между клеммами 7-9 перемычка отсутствует). Второй режим - циклическая работа с задержкой включения (установлена перемычка между клеммами 7-9). В первом режиме - циклическая работа с задержкой выключения, при отсутствии на реле напряжения питания контакты исполнительного реле находятся в положении 2-3 и 11-10. После подачи напряжения питания контакты исполнительного реле переключаются в положение 2-1 и 11-12 и удерживаются на время отсчета t1 (время работы). По истечении времени t1 контакты исполнительного реле переключаются в положение 2-3 и 11-10, удерживаются на время отсчета t2 (время паузы). Далее происходит повторение цикла до отключения напряжения питания. Во втором режиме - циклическая работа с задержкой включения (7-9 перемычка установлена), с подачей напряжение питания контакты исполнительного реле остаются в положении 2-3 и 11-10, удерживаются на время отсчета t1. По истечении времени t1 контакты исполнительного реле переключаются в положение 2-1 и 11-12 и удерживаются на время отсчета t2. По истечении времени t2 контакты исполнительного реле переключаются в положение 2-3 и 11-10 и удерживаются на время отсчета t1. Цикл повторяется до отключения напряжения питания.
