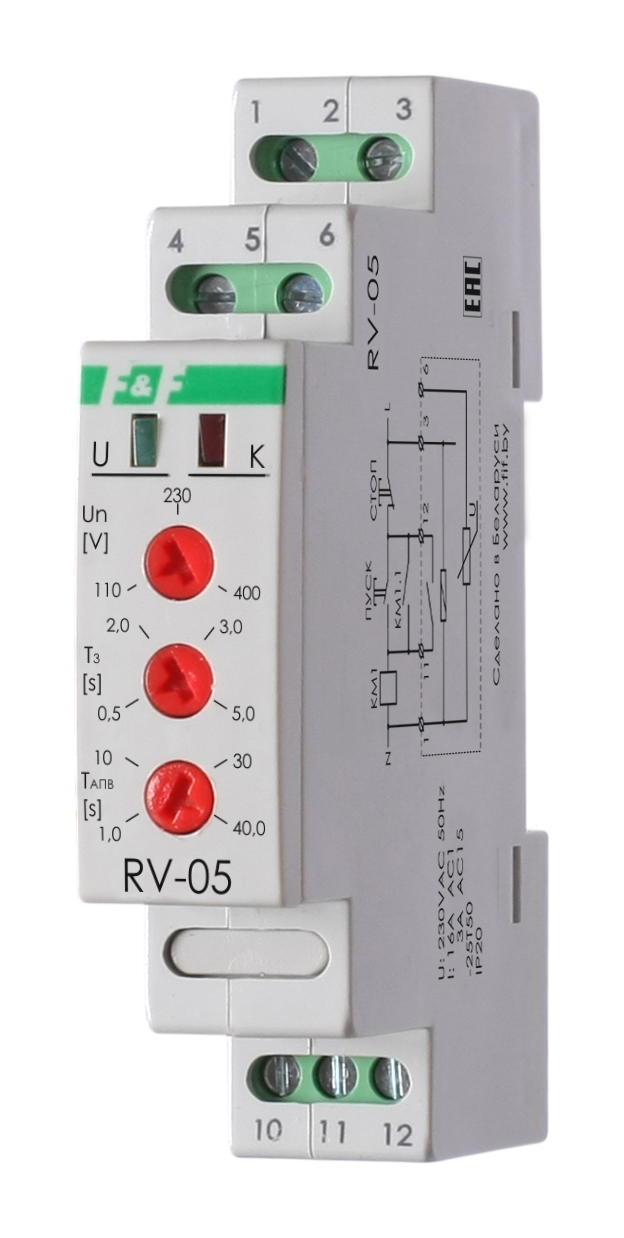

Реле времени RV-05 16А 80-420В АС для повторного запуска пускателей и контакторов при кратковременном отключении на время АПВ или АВР

Отличительные особенности: Для автоматического повторного включения в работу пускателей и контакторов. Напряжение питания 80-420 В AC. Коммутируемый ток 16 А, контакт 1NO/NC. Назначение Предназначено для повторного включения в работу пускателей и контакторов при отключении из работы после кратковременного (на время переключения АВР или АПВ) отключения или просадки напряжения питания 0,4кВ. Реле оснащено варистором для уменьшения помех, вызванных коммутацией катушки пускателя или контактора. Область применения Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками при кратковременном отключении или падении напряжения питания при срабатывании автоматики АВР, АПВ, включение нагрузки большой мощности и т.п. Принцип работы При восстановлении питания за промежуток времени меньше заданного («Т3»), если на момент отключения пускатель был включен (на контрольном контакте 6 присутствовало напряжение питания), устройство ожидает появления напряжения на контакте 4 затем начинается отсчет времени восстановления питания («ТАПВ»), по истечении которого производится повторное включение пускателя (кратковременно замыкаются контакты 11–12 на 0,5с). Контакт 4 предназначен для последовательного подключения устройств (каскадного включения нагрузок). Отсчет времени повторного включения осуществляется после подачи напряжения на данный контакт. Если во время отсчета времени АПВ («ТАПВ») сигнал на клемме исчезнет - повторное включение будет отменено. Повторный пуск не производится если: - перед отключением напряжения питания пускатель был отключен вручную или устройствами защиты; - напряжение питания ниже 0,8Uн; - отключение напряжения питания не привело к отключению пускателя; - отсутствует напряжение на контакте 4. При отключении пускателя кнопкой «СТОП» реле формирует контрольный импульс защиты от дребезга контактов (контакты 11–12 замыкаются на 0,2с). Особенности - автоматический перезапуск оборудования при кратковременном отключении или падении напряжения питания при срабатывании автоматики АВР, АПВ, включение нагрузки большой мощности и т.д.; - защита сетей питания от больших пусковых токов последовательным подключением нагрузок через установленные выдержки времени; - три номинальных напряжения питания: 110 В, 230 В, 400 В.
