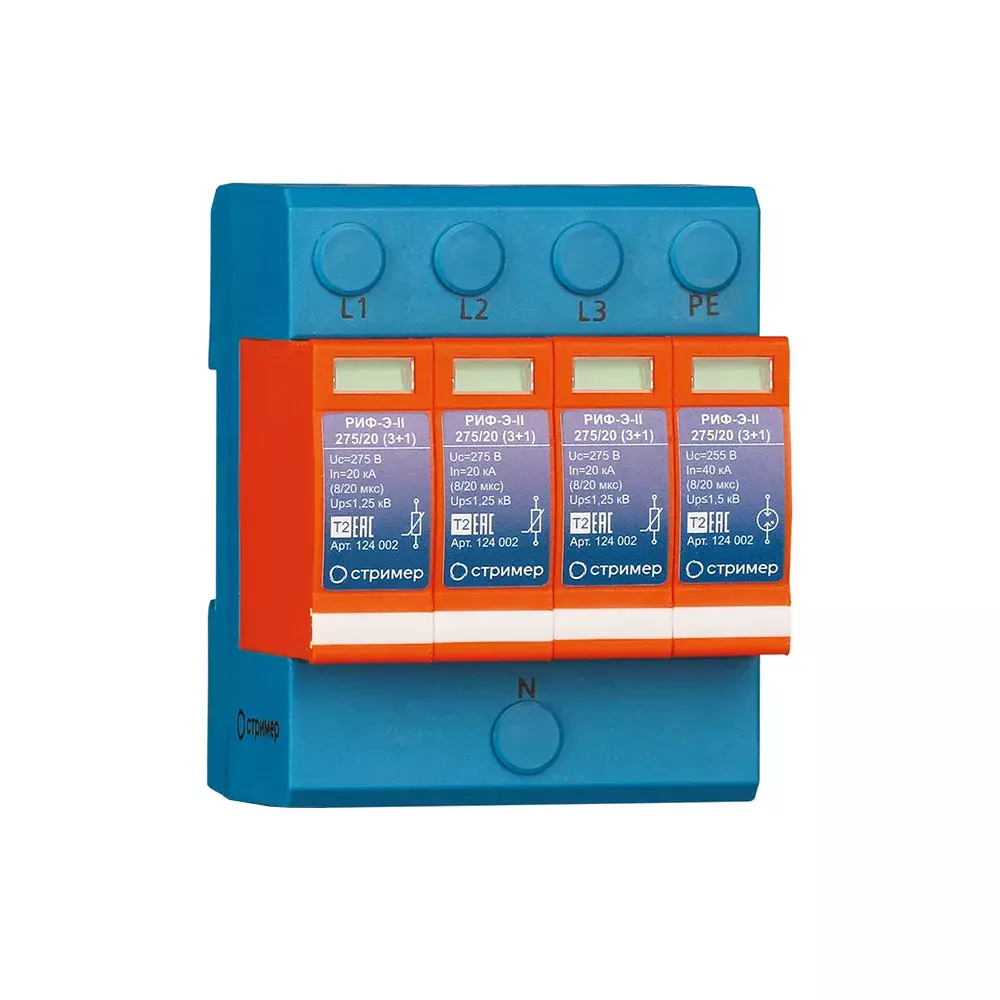

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (3+1) (124002) (РИФ-Э-II 275/20 (3+1))

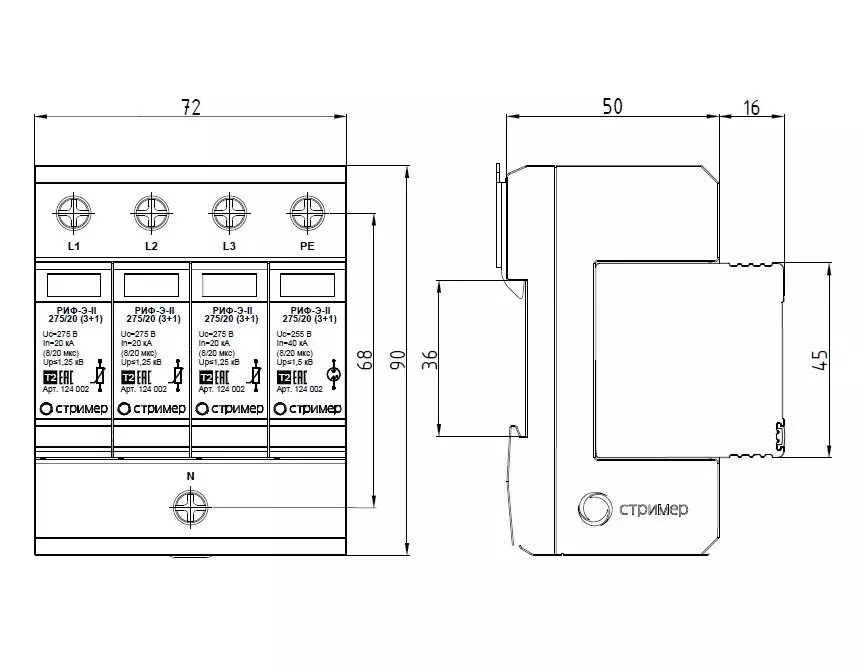

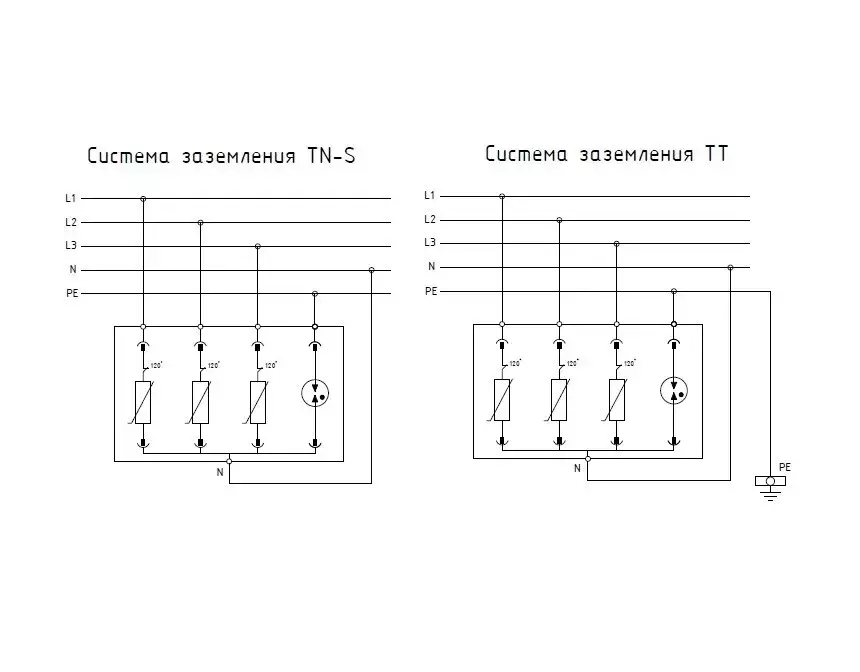

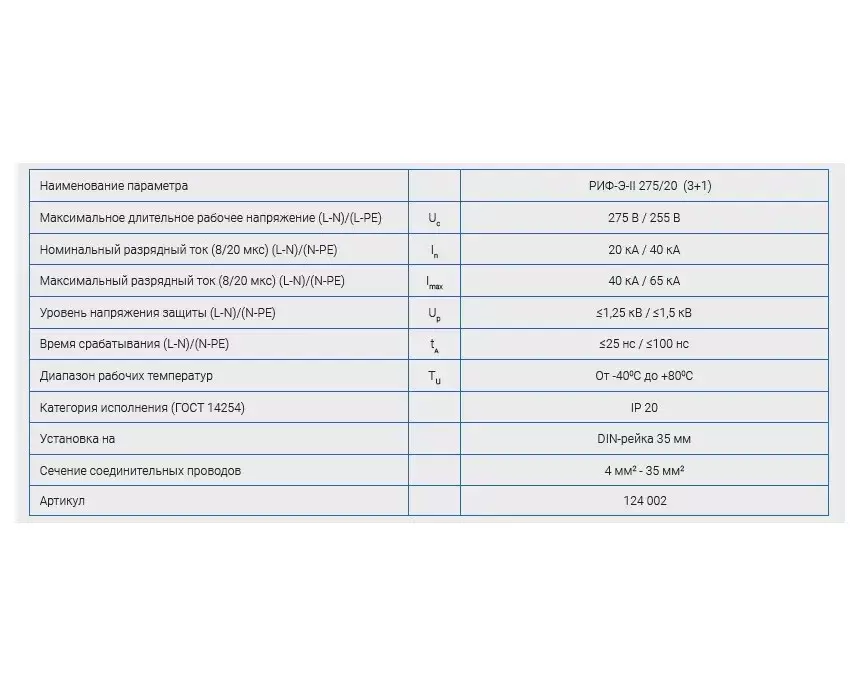

Устройство защиты от импульсных перенапряжений (УЗИП) комбинированного типа РИФ-Э-II 275/20 (3+1) предназначено для защиты оборудования в низковольтных цепях до 1000 В от вторичных воздействий молнии, электромагнитных наводок и коммутационных перенапряжений. Четырёхполюсное УЗИП класса II выполнено из трёх сменных варисторных модулей, одного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм. Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Применяется для сетей с системой заземления: TN-S, TT. Предназначено для защиты фазных проводников L/N, N/PE от перенапряжений "провод-провод". УЗИП СНАБЖЕНО: · терморасцепителем; · визуальным индикатором. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: · Класс испытаний, II; · Номинальное рабочее напряжение (50 Гц) Un, 230 В; · Максимально длительное рабочее напряжение (L-N)/(N-PE) Uc, 275 В/255 В; · Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE) In, 20 кА/40 кА; · Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) Imax, 40 кА/65 кА; · Уровень напряжения защиты (L-N)/(N-PE) Uр, ≤1.25 кВ/≤1.5 кВ; · Время срабатывания (L-N)/(N-PE), ≤25 нс/≤100 нс; · Диапазон рабочих температур, от -40°С до +80°С; · Категория исполнения (ГОСТ 14254), IP20; · Установка на, DIN-рейка 35 мм; · Сечение соединительных проводов, 4 мм2 - 35 мм2.
